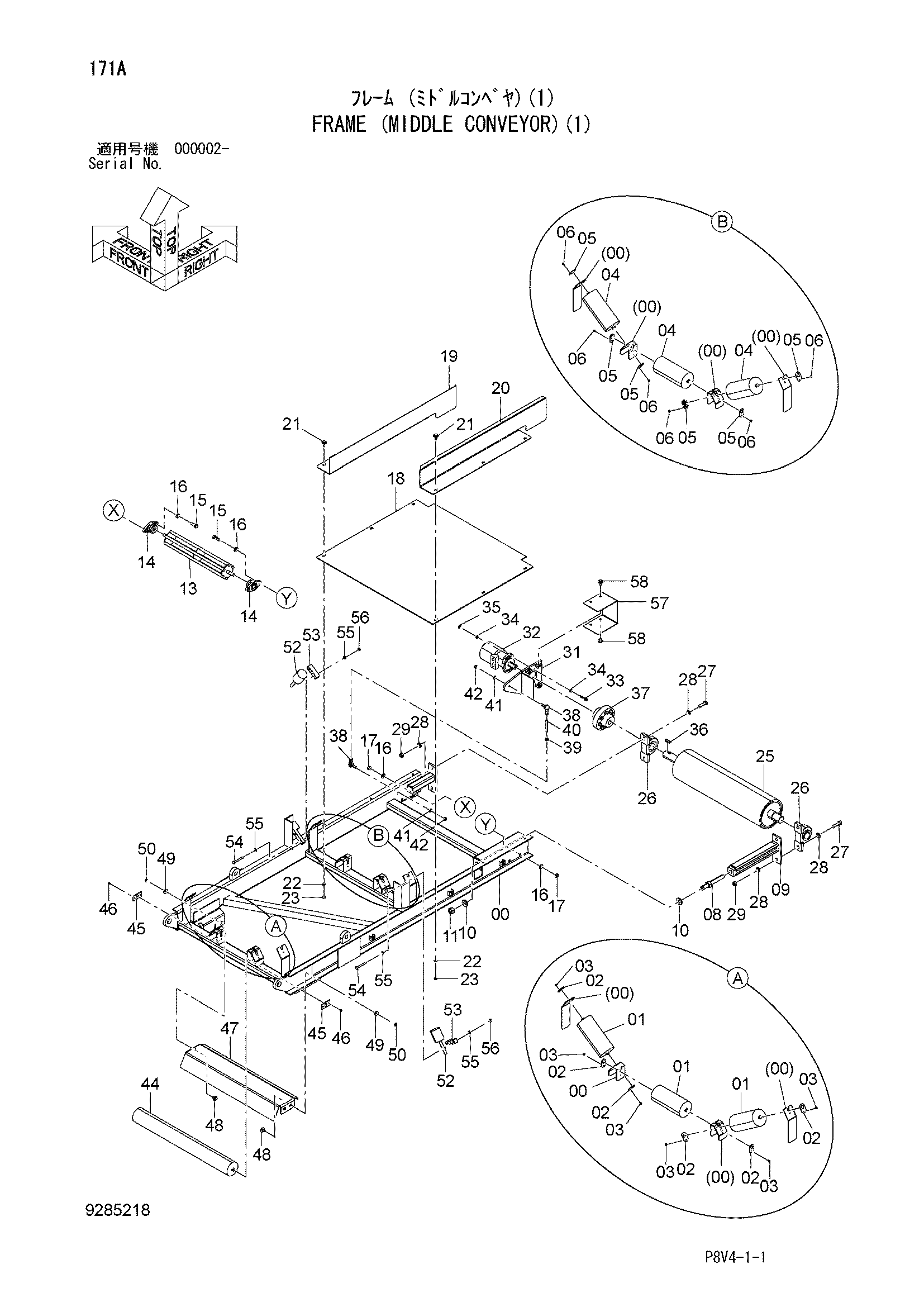

Рама (средний конвейер)(1) — HITACHI VR516FS
Заводская схема «Рама (средний конвейер)(1)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054004 | Рама | 1 |
| 01 | 4679136 | Ролик | 3 |
| 02 | 4679441 | Пластина | 6 |
| 03 | J260610 | Болт с шайбой | 6 |
| 03A | J900610 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 04 | 4679136 | Ролик | 3 |
| 05 | 4679441 | Пластина | 6 |
| 06 | J260610 | Болт с шайбой | 6 |
| 06A | J900610 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 08 | 9768826 | Болт регулировочный | 1 |
| 09 | 8111732 | Механизм натяжения | 1 |
| 10 | J222024 | Шайба | 2 |
| 11 | J950024 | Гайка | 1 |
| 13 | 8111810 | Ролик | 1 |
| 14 | 4678738 | Подшипник. блок | 2 |
| 14A | 4697407 | Подшипник | 1 |
| 14B | 4697408 | Корпус | 1 |
| 14C | 4697409 | Крышка подшипник. | 1 |
| 14D | 4645585 | Установочный винт | 2 |
| 15 | J921445 | Болт | 4 |
| 16 | J222014 | Шайба | 8 |
| 17 | J950014 | Гайка | 4 |
| 18 | 3111649 | Пластина | 1 |
| 19 | 3111647 | Пластина | 1 |
| 20 | 3111648 | Пластина | 1 |
| 21 | J281030 | Болт с шайбой | 6 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | A590110 | Плоская шайба | 6 |
| 23 | J950010 | Гайка | 6 |
| 25 | 8111764 | Шкив привод | 1 |
| 26 | 4679404 | Подшипник. блок | 2 |
| 26A | 4665519 | Подшипник | 1 |
| 26B | 4697410 | Корпус | 1 |
| 26C | 4645588 | Установочный винт | 2 |
| 27 | J921660 | Болт | 4 |
| 28 | J222016 | Шайба | 8 |
| 29 | J950016 | Гайка | 4 |
| 31 | 8111862 | Кронштейн | 1 |
| 32 | 4678535 | Гидромотор | 1 |
| 33 | J781050 | Болт с внутренним шестигранником | 4 |
| 34 | J222010 | Шайба | 8 |
| 35 | J950010 | Гайка | 4 |
| 36 | 94-2305 | Шпонка | 1 |
| 37 | 4678740 | Муфта фланец | 1 |
| 38 | 4146360 | Шарнир | 2 |
| 39 | J950012 | Гайка | 1 |
| 40 | 4678739 | Шток | 1 |
| 41 | A590112 | Плоская шайба | 2 |
| 42 | J950012 | Гайка | 2 |
| 44 | 4679135 | Ролик | 1 |
| 45 | 4678181 | Пластина | 2 |
| 46 | J260610 | Болт с шайбой | 4 |
| 46A | J900610 | Болт | 1 |
| 46B | A590106 | Плоская шайба | 1 |
| 47 | 3111650 | Защитный кожух | 1 |
| 48 | J281025 | Болт с шайбой | 4 |
| 48A | J901025 | Болт | 1 |
| 48B | 4486055 | Шайба | 1 |
| 49 | J217083 | Шайба | 4 |
| 50 | J950010 | Гайка | 4 |
| 52 | 4679132 | Ролик | 2 |
| 53 | 3111541 | Блок | 2 |
| 54 | J901080 | Болт | 4 |
| 55 | A590110 | Плоская шайба | 8 |
| 56 | J950010 | Гайка | 4 |
| 57 | 3111644 | Крышка | 1 |
| 58 | J281025 | Болт с шайбой | 4 |
| 58A | J901025 | Болт | 1 |
| 58B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
