Гидроцилиндр трубопроводы (5) — HITACHI VR516FS

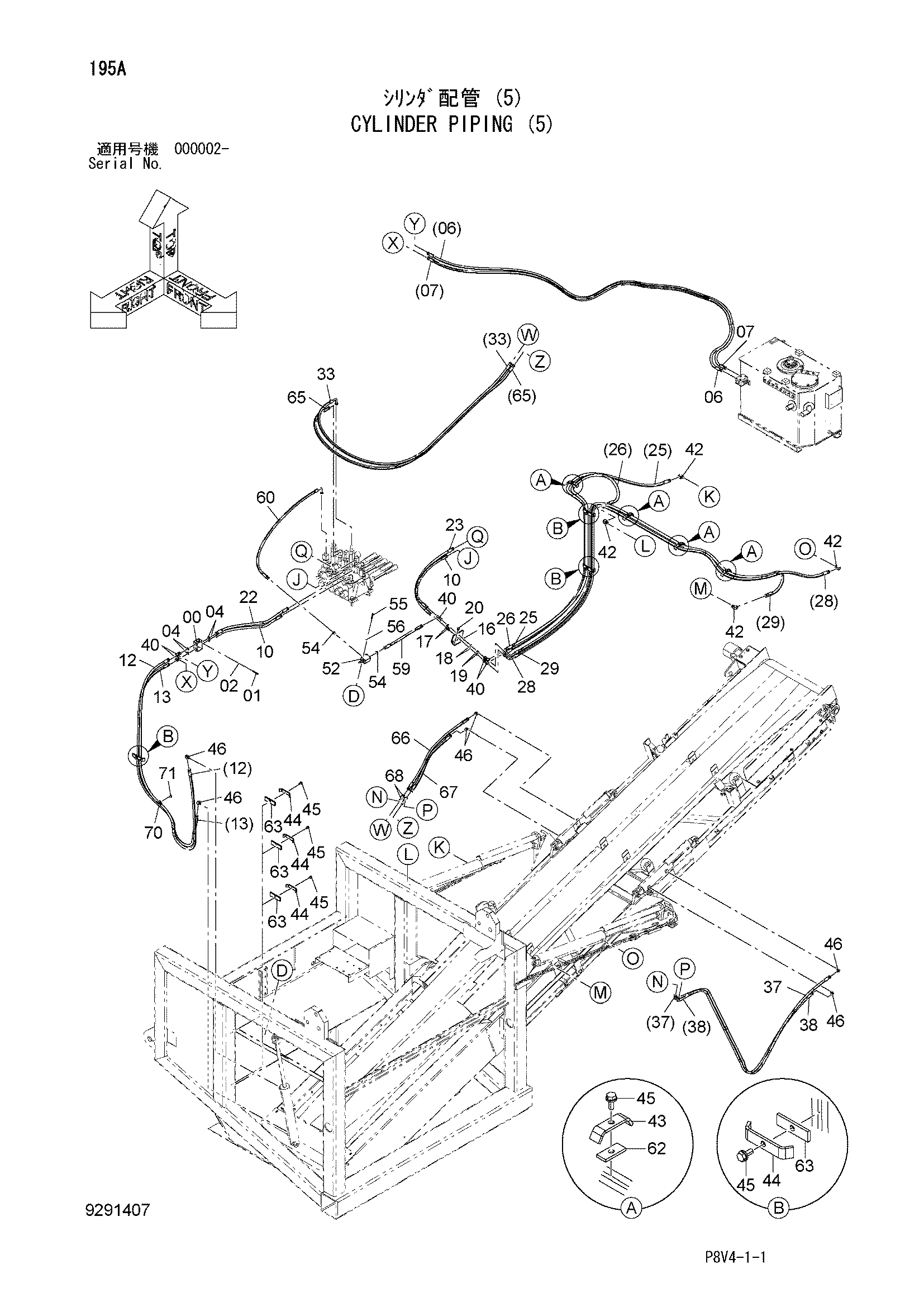

Заводская схема «Гидроцилиндр трубопроводы (5)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4454256	Обратный клапан	1
01	J900665	Болт	3
02	A590106	Плоская шайба	3
04	4215648	Адаптер	4
06	4685214	Шланг	1
07	4685293	Шланг	1
10	4305225	Шланг	2
12	4685215	Шланг	1
13	4305245	Шланг	1
16	3113514	Пластина	1
17	4202532	Адаптер	2
18	A590114	Плоская шайба	2
19	4202531	Гайка	2
20	J271020	Болт с шайбой	2
20A	J901020	Болт	1
20B	J222010	Шайба	1
22	4305226	Шланг	1
23	4241376	Шланг	1
25	4241377	Шланг	1
26	4685218	Шланг	1
28	4685219	Шланг	1
29	4685220	Шланг	1
33	4315358	Шланг	1
37	4305246	Шланг	1
38	4305243	Шланг	1
40	4246672	Соединительный штуцер	5
42	4688277	Угловой штуцер	4
43	4678380	Пластина	4
44	4685271	Пластина	6
45	J271025	Болт с шайбой	10
45A	J901025	Болт	1
45B	J222010	Шайба	1
46	4696361	Угловой штуцер	6
47	4055312	Ленточный зажим	90
48	4446406	Защитный кожух	30
49	4327294	Защитный кожух	8
50	4327293	Защитный кожух	9
52	4692013	Предохранительный клапан	1
54	A852133	Адаптер	2
54A	4509180	Уплотнительное кольцо	1
55	J900660	Болт	2
56	A590106	Плоская шайба	2
59	4305223	Шланг	1
60	4645667	Шланг	1
62	4691126	Резиновая прокладка	4
63	4691127	Резиновая прокладка	6
65	4305245	Шланг	1
66	4263041	Шланг	1
67	4305225	Шланг	1
68	4247260	Тройник	2
70	4190282	Зажим	1
71	J271025	Болт с шайбой	1
71A	J901025	Болт	1
71B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
