Экран короб (2) — HITACHI VR516FS

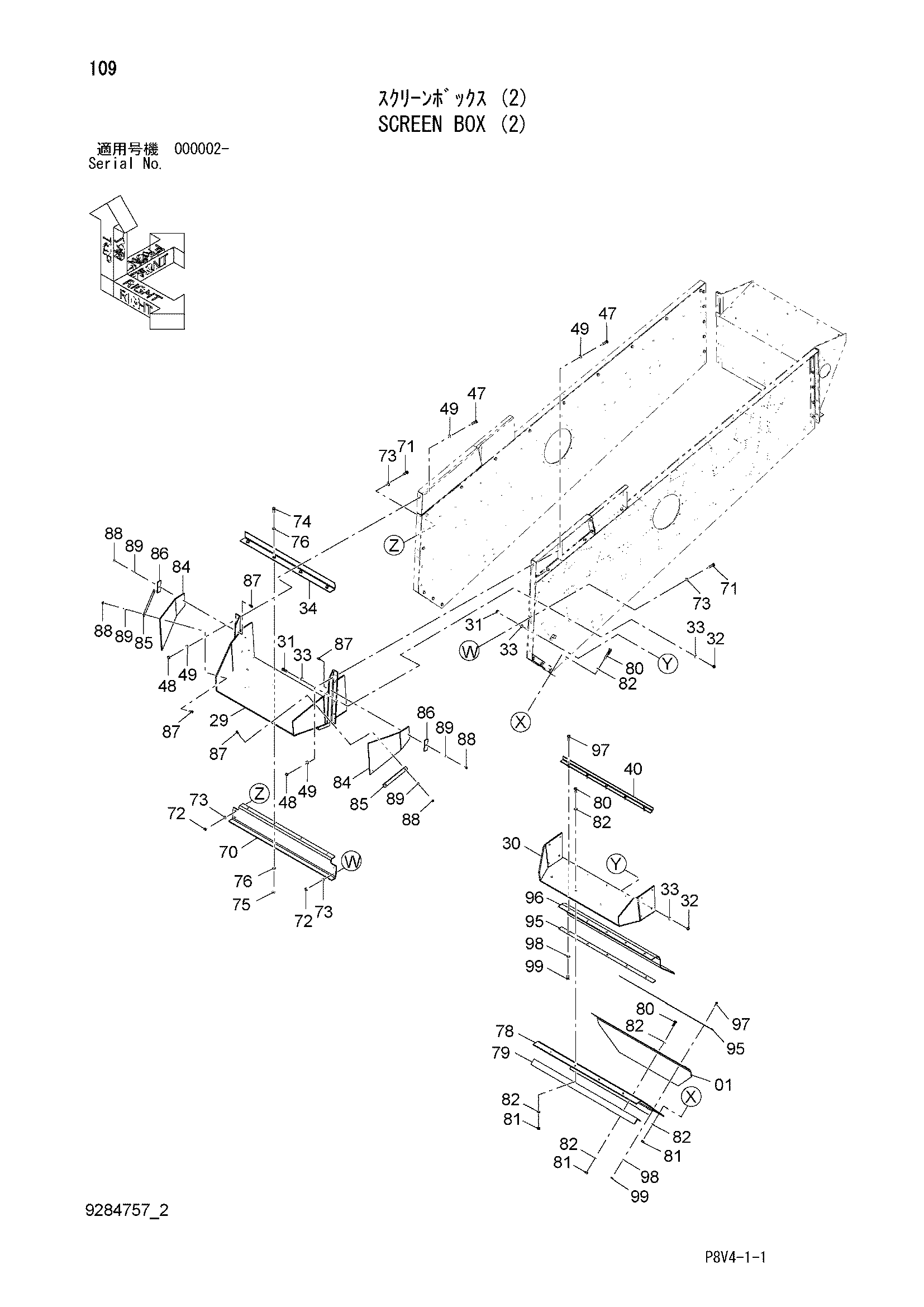

Заводская схема «Экран короб (2)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3114999 | Резиновая прокладка | 1 |
| 29 | 7053983 | Кхуте | 1 |
| 30 | 7054771 | Кхуте | 1 |
| 31 | J921855 | Болт | 6 |
| 32 | J950018 | Гайка | 6 |
| 33 | J222018 | Шайба | 12 |
| 34 | 4692298 | Пластина | 1 |
| 40 | 4692600 | Пластина | 1 |
| 47 | J921855 | Болт | 6 |
| 48 | J950018 | Гайка | 6 |
| 49 | J222018 | Шайба | 12 |
| 70 | 3111572 | Пластина | 1 |
| 71 | J921855 | Болт | 4 |
| 72 | J950018 | Гайка | 4 |
| 73 | J222018 | Шайба | 8 |
| 74 | J921855 | Болт | 4 |
| 75 | J950018 | Гайка | 4 |
| 76 | J222018 | Шайба | 8 |
| 78 | 3111565 | Пластина | 1 |
| 79 | 3111566 | Угол | 1 |
| 80 | J921855 | Болт | 13 |
| 81 | J950018 | Гайка | 13 |
| 82 | J222018 | Шайба | 26 |
| 84 | 4678074 | Пластина резиновый | 2 |
| 85 | 4678076 | Пластина | 2 |
| 86 | 4678075 | Пластина | 2 |
| 87 | J271245 | Болт с шайбой | 6 |
| 87A | J901245 | Болт | 1 |
| 87B | J222012 | Шайба | 1 |
| 88 | J950012 | Гайка | 6 |
| 89 | J222012 | Шайба | 6 |
| 95 | 3111458 | Пластина | 2 |
| 96 | 3111459 | Резиновая прокладка | 1 |
| 97 | J271250 | Болт с шайбой | 10 |
| 97A | J901250 | Болт | 1 |
| 97B | J222012 | Шайба | 1 |
| 98 | J222012 | Шайба | 10 |
| 99 | J950012 | Гайка | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
