Конвейер трубопроводы (силовой блок) — HITACHI VR516FS

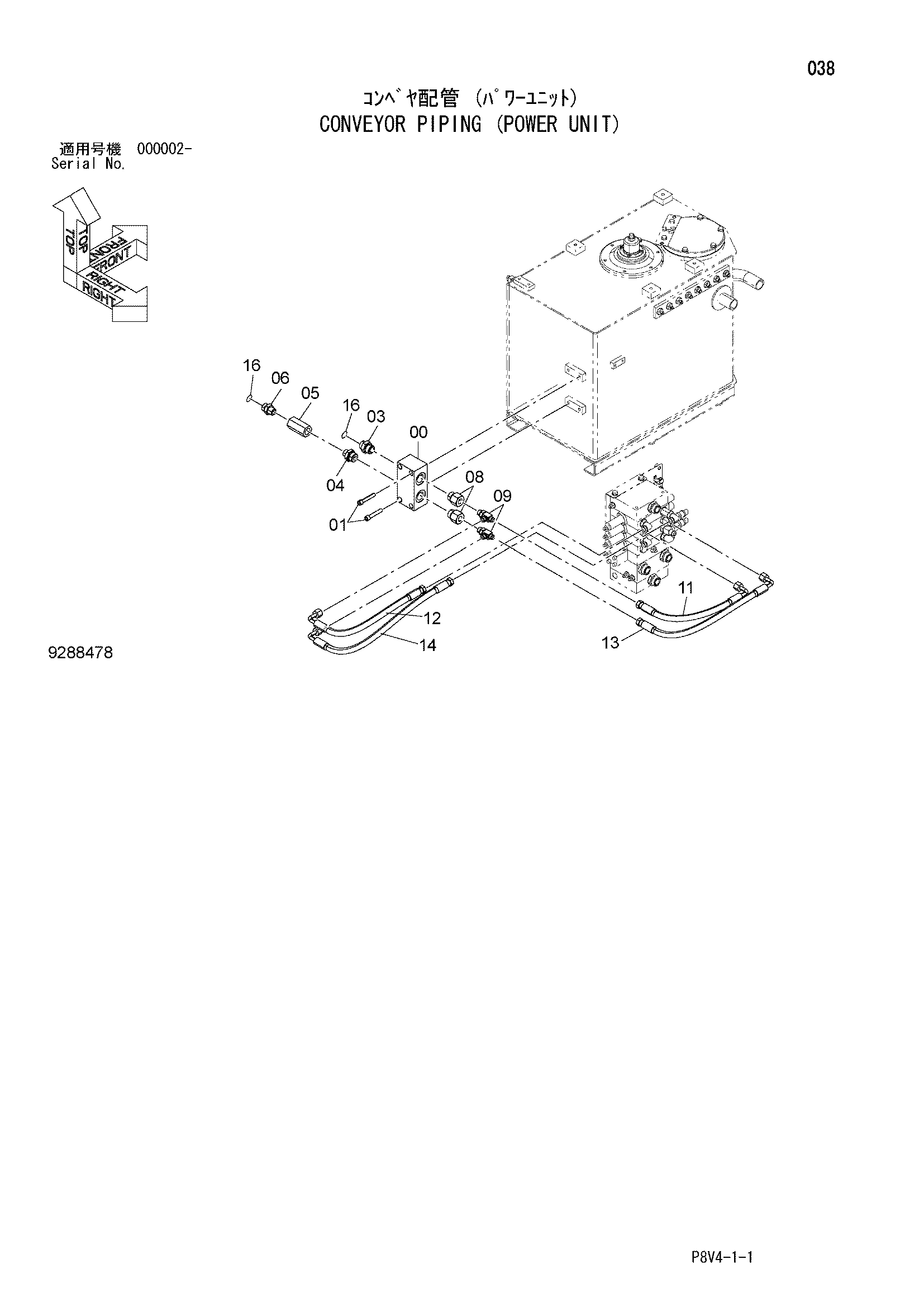

Заводская схема «Конвейер трубопроводы (силовой блок)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3107671 | Блок | 1 |
| 01 | J781270 | Болт с внутренним шестигранником | 4 |
| 03 | A853186 | Адаптер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4340525 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 9034571 | Обратный клапан | 1 |
| 06 | 4208967 | Адаптер | 1 |
| 08 | 4263442 | Переходник S | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | A852444 | Тройник | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4402709 | Шланг | 1 |
| 12 | 4442532 | Шланг | 1 |
| 13 | 4332598 | Шланг | 1 |
| 14 | 4409197 | Шланг | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
