Электрооборудование (2) — HITACHI VR516FS

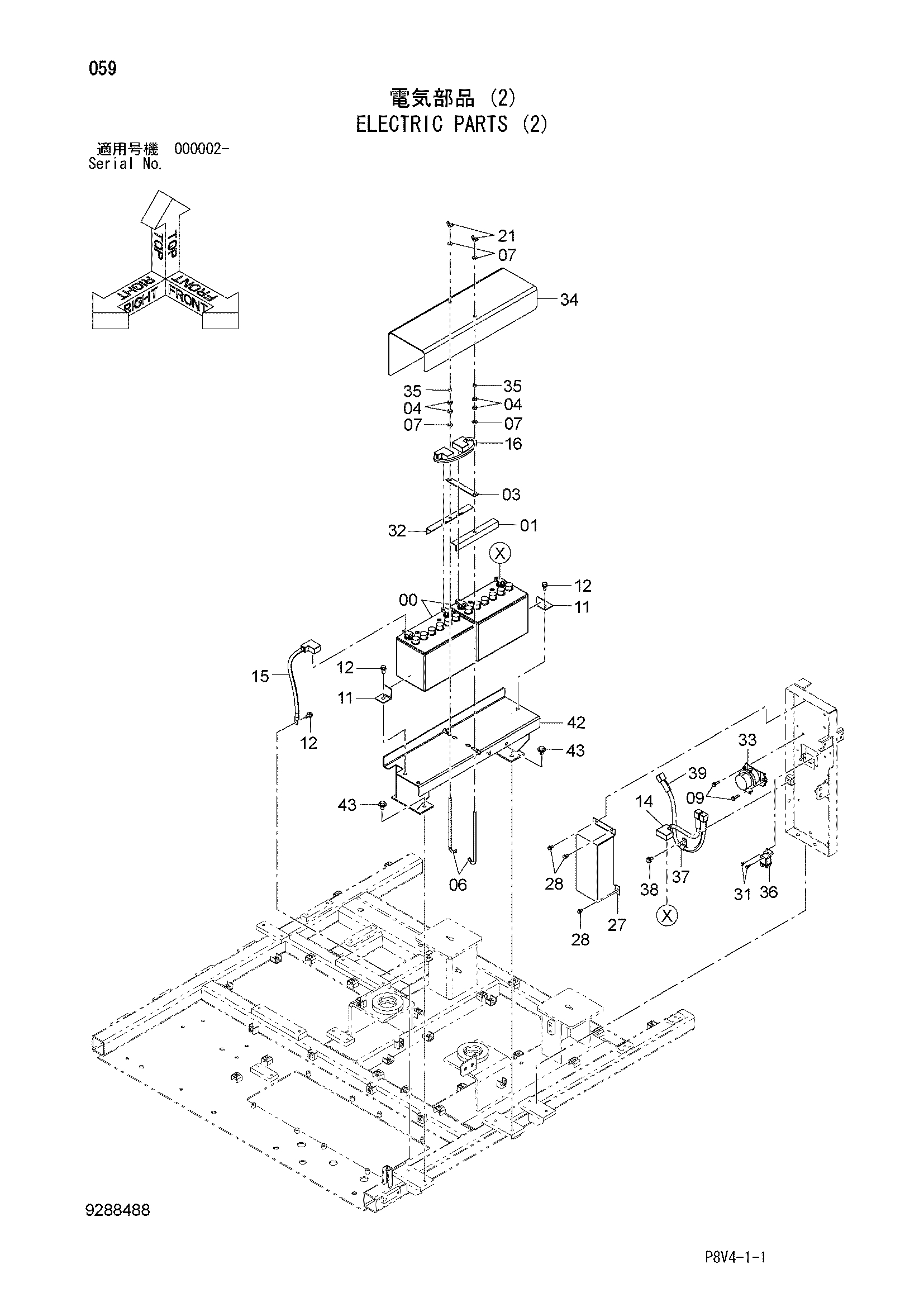

Заводская схема «Электрооборудование (2)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4667134 | Аккумулятор | 2 |
| 01 | 4427401 | Опора | 1 |
| 03 | 4433211 | Стойка | 1 |
| 04 | J950010 | Гайка | 4 |
| 06 | 4257034 | Болт крюк | 2 |
| 07 | A590110 | Плоская шайба | 4 |
| 09 | J260830 | Болт с шайбой | 2 |
| 09A | J900830 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 4634964 | Кронштейн | 2 |
| 12 | J271025 | Болт с шайбой | 3 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4637907 | Жгут проводов | 1 |
| 15 | 4645355 | Жгут проводов | 1 |
| 16 | 4350738 | Жгут проводов | 1 |
| 21 | M570010 | Гайка винг | 2 |
| 27 | 3100949 | Крышка | 1 |
| 28 | J260816 | Болт с шайбой | 3 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 31 | J260616 | Болт с шайбой | 2 |
| 31A | J900616 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 32 | 4666959 | Опора | 1 |
| 33 | 4255762 | Реле аккумулятор | 1 |
| 34 | 4692489 | Крышка | 1 |
| 35 | 4488668 | Проставка | 2 |
| 36 | 4654039 | Реле | 1 |
| 37 | 4190253 | Зажим | 1 |
| 38 | J271020 | Болт с шайбой | 1 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4684285 | Жгут проводов | 1 |
| 42 | 7054867 | Базовый | 1 |
| 43 | J281225 | Болт с шайбой | 4 |
| 43A | J901225 | Болт | 1 |
| 43B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
