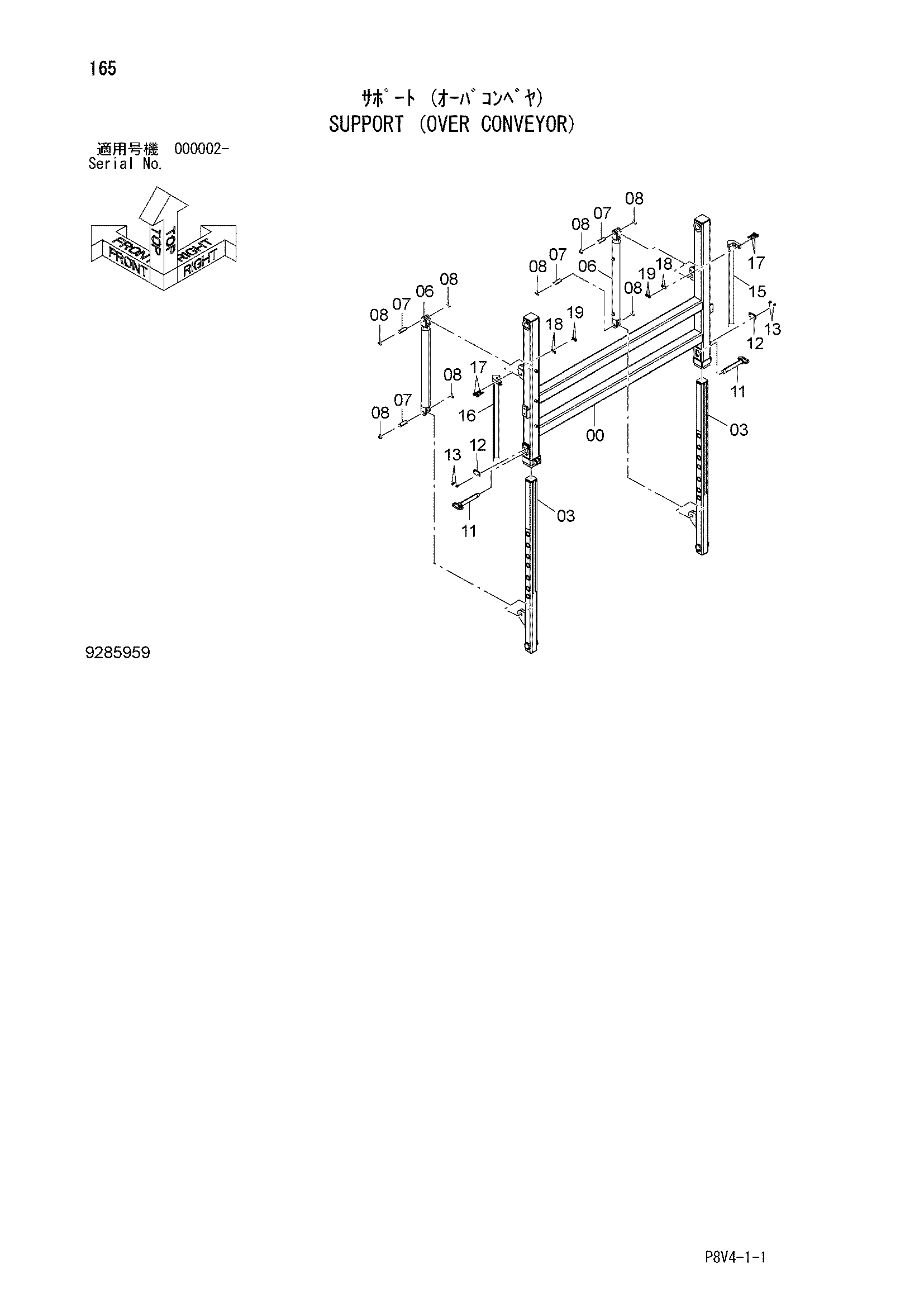

Опора (над конвейер) — HITACHI VR516FS
Заводская схема «Опора (над конвейер)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026026 | Опора наружный | 1 |
| 03 | 6026025 | Опора внутренний | 2 |
| 06 | 4677481 | Кйл.оил | 2 |
| 07 | 4677974 | Палец | 4 |
| 08 | A765050 | Шплинт | 8 |
| 11 | 9768823 | Палец | 2 |
| 12 | 4680134 | Пластина | 2 |
| 13 | J260820 | Болт с шайбой | 4 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 8113170 | Крышка | 1 |
| 16 | 8115357 | Крышка | 1 |
| 17 | J271270 | Болт с шайбой | 4 |
| 17A | J901270 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | A590112 | Плоская шайба | 4 |
| 19 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
