Над конвейер (1) — HITACHI VR516FS

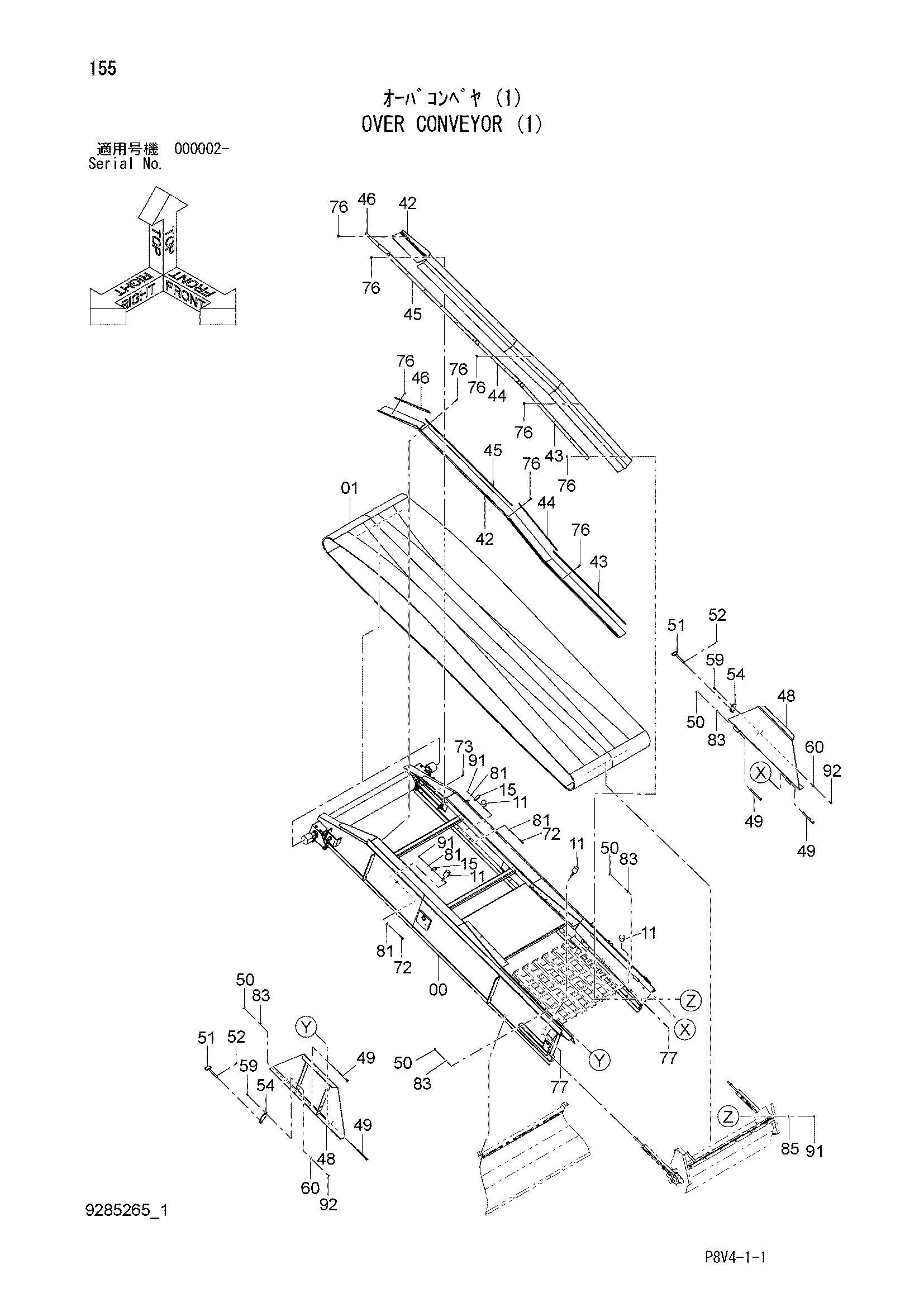

Заводская схема «Над конвейер (1)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025962 | Рама | 1 |
| 01 | 4680685 | Ремень | 1 |
| 01 | 4683918 | Ремень | 1 |
| 11 | 4679132 | Ролик | 4 |
| 15 | 3111541 | Блок | 2 |
| 42 | 3111530 | Резиновая прокладка | 2 |
| 43 | 3111524 | Пластина | 2 |
| 44 | 4677996 | Пластина | 2 |
| 45 | 4677997 | Пластина | 2 |
| 46 | 4677998 | Пластина | 2 |
| 48 | 7053965 | Защитный кожух | 2 |
| 49 | 3112131 | Палец | 4 |
| 50 | A765050 | Шплинт | 4 |
| 51 | 9768807 | Палец | 2 |
| 52 | 4077248 | Стопорный палец | 2 |
| 54 | 9768866 | Кронштейн | 2 |
| 59 | J281235 | Болт с шайбой | 4 |
| 59A | J901235 | Болт | 1 |
| 59B | 4249324 | Шайба | 1 |
| 60 | 449490 | Плоская шайба | 4 |
| 72 | J271080 | Болт с шайбой | 4 |
| 72A | J901080 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 73 | J271235 | Болт с шайбой | 5 |
| 73A | J901235 | Болт | 1 |
| 73B | J222012 | Шайба | 1 |
| 76 | J281045 | Болт с шайбой | 36 |
| 76A | J901045 | Болт | 1 |
| 76B | 4486055 | Шайба | 1 |
| 77 | J780612 | Болт с внутренним шестигранником | 2 |
| 81 | A590110 | Плоская шайба | 8 |
| 83 | A590120 | Плоская шайба | 4 |
| 85 | J217083 | Шайба | 2 |
| 91 | J950010 | Гайка | 6 |
| 92 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
