Рама (финес конвейер)(2-2) — HITACHI VR516FS

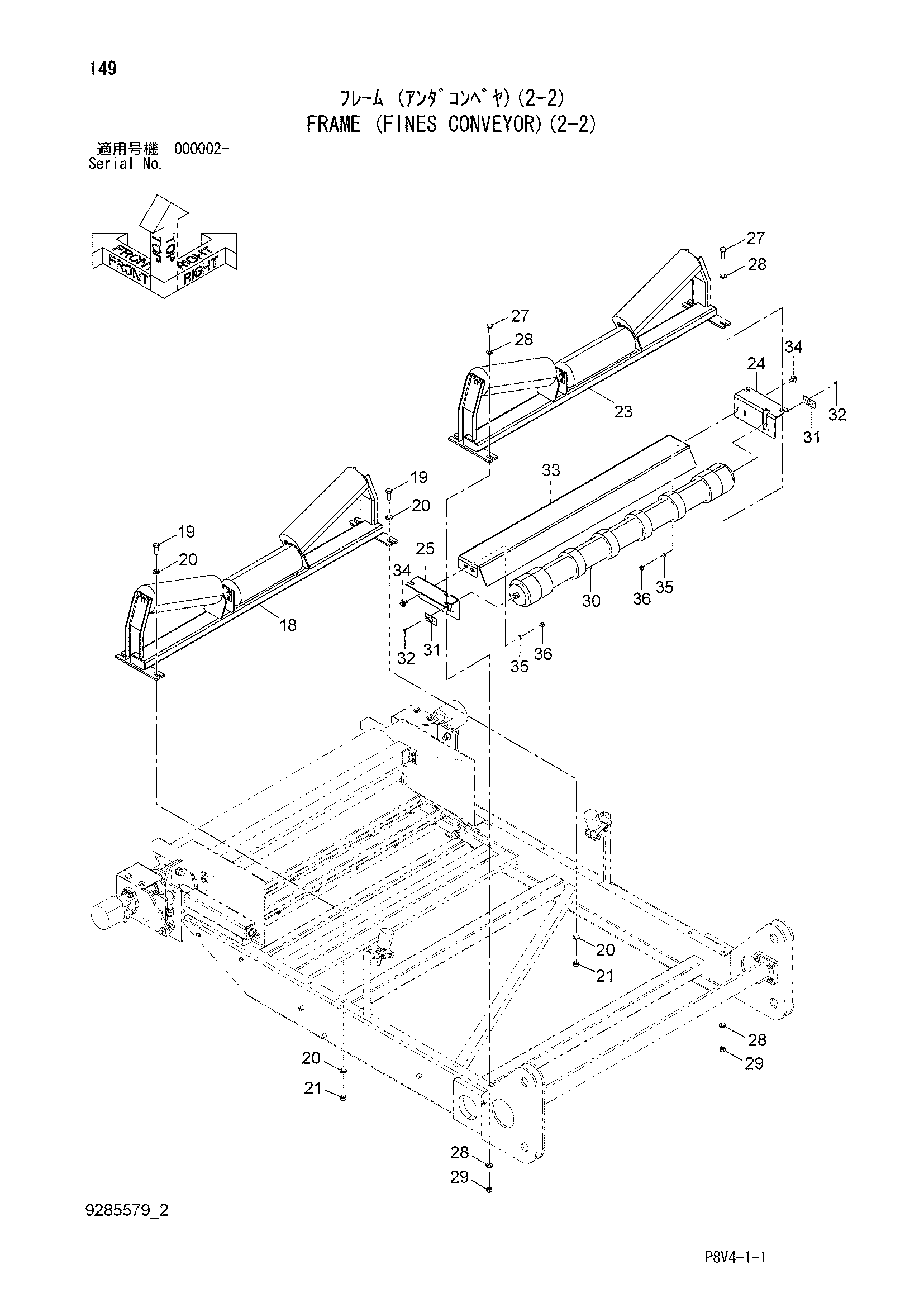

Заводская схема «Рама (финес конвейер)(2-2)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 9286047 | Каток (1) | 1 |
| 19 | J921645 | Болт | 4 |
| 20 | J222016 | Шайба | 8 |
| 21 | J950016 | Гайка | 4 |
| 23 | 9286047 | Каток (1) | 1 |
| 24 | 3111730 | Пластина | 1 |
| 25 | 3111729 | Пластина | 1 |
| 27 | J921645 | Болт | 4 |
| 28 | J222016 | Шайба | 8 |
| 29 | J950016 | Гайка | 4 |
| 30 | 4678100 | Ролик | 1 |
| 31 | 4678600 | Пластина | 2 |
| 32 | J260612 | Болт с шайбой | 4 |
| 32A | J900612 | Болт | 1 |
| 32B | A590106 | Плоская шайба | 1 |
| 33 | 3111654 | Защитный кожух | 1 |
| 34 | J281030 | Болт с шайбой | 4 |
| 34A | J901030 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
| 35 | A590110 | Плоская шайба | 4 |
| 36 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
