Экран трубопроводы — HITACHI VR516FS

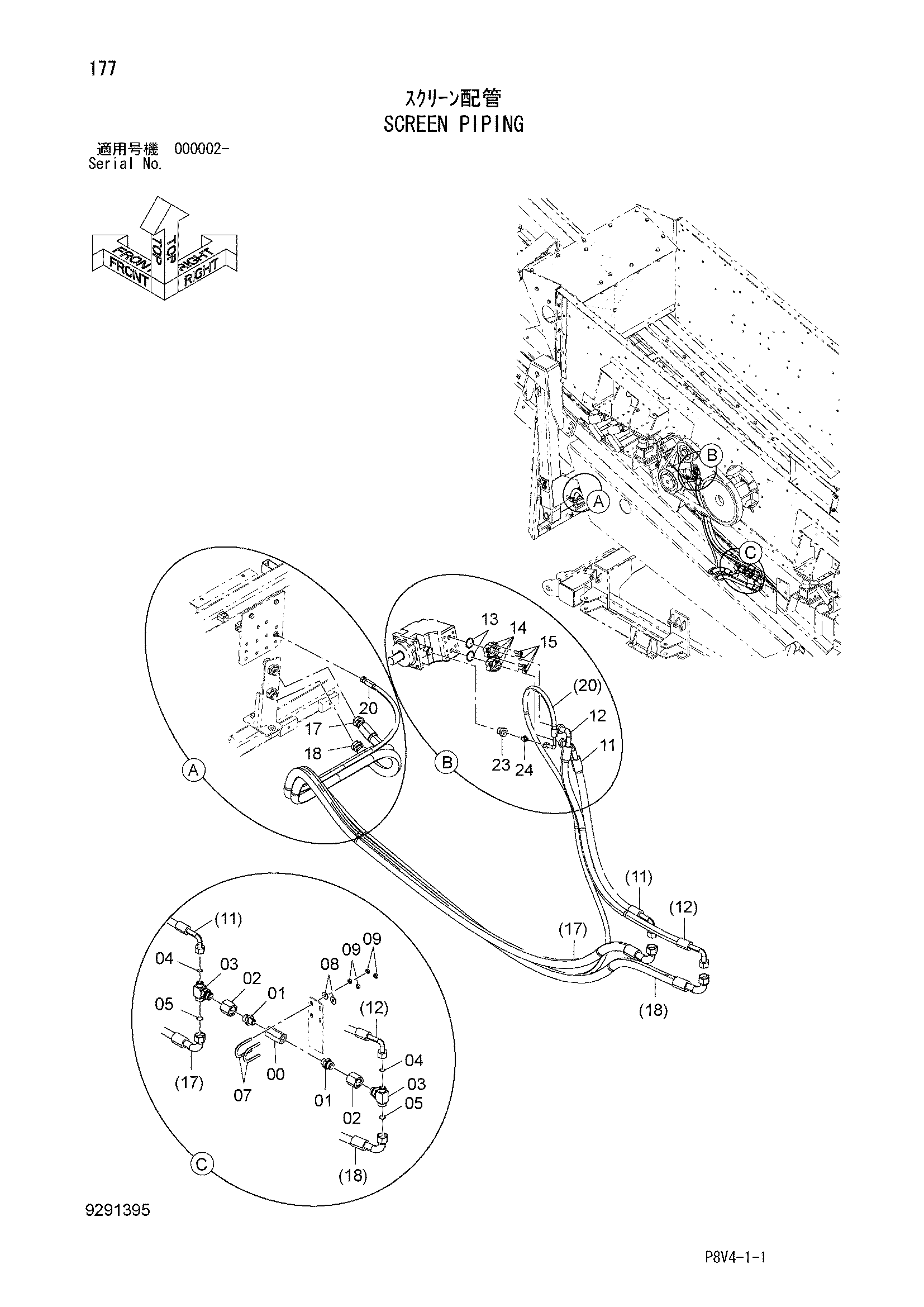

Заводская схема «Экран трубопроводы» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9034571 | Обратный клапан | 1 |
| 01 | 4340525 | Адаптер | 2 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4608825 | Переходник | 2 |
| 03 | 4614472 | Тройник | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 07 | 4091979 | U-образный болт | 2 |
| 08 | J217083 | Шайба | 4 |
| 09 | J952010 | Гайка | 8 |
| 11 | 4685190 | Шланг | 1 |
| 12 | 4685191 | Шланг | 1 |
| 13 | 971489 | Уплотнительное кольцо | 2 |
| 14 | 4506459 | Разъёмный фланец | 4 |
| 15 | J781035 | Болт с внутренним шестигранником | 8 |
| 17 | 4685188 | Шланг | 1 |
| 18 | 4685189 | Шланг | 1 |
| 20 | 4674822 | Шланг | 1 |
| 23 | 4117086 | Адаптер | 1 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4055312 | Ленточный зажим | 10 |
| 27 | 4327293 | Защитный кожух | 15 |
| 28 | 4446406 | Защитный кожух | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
