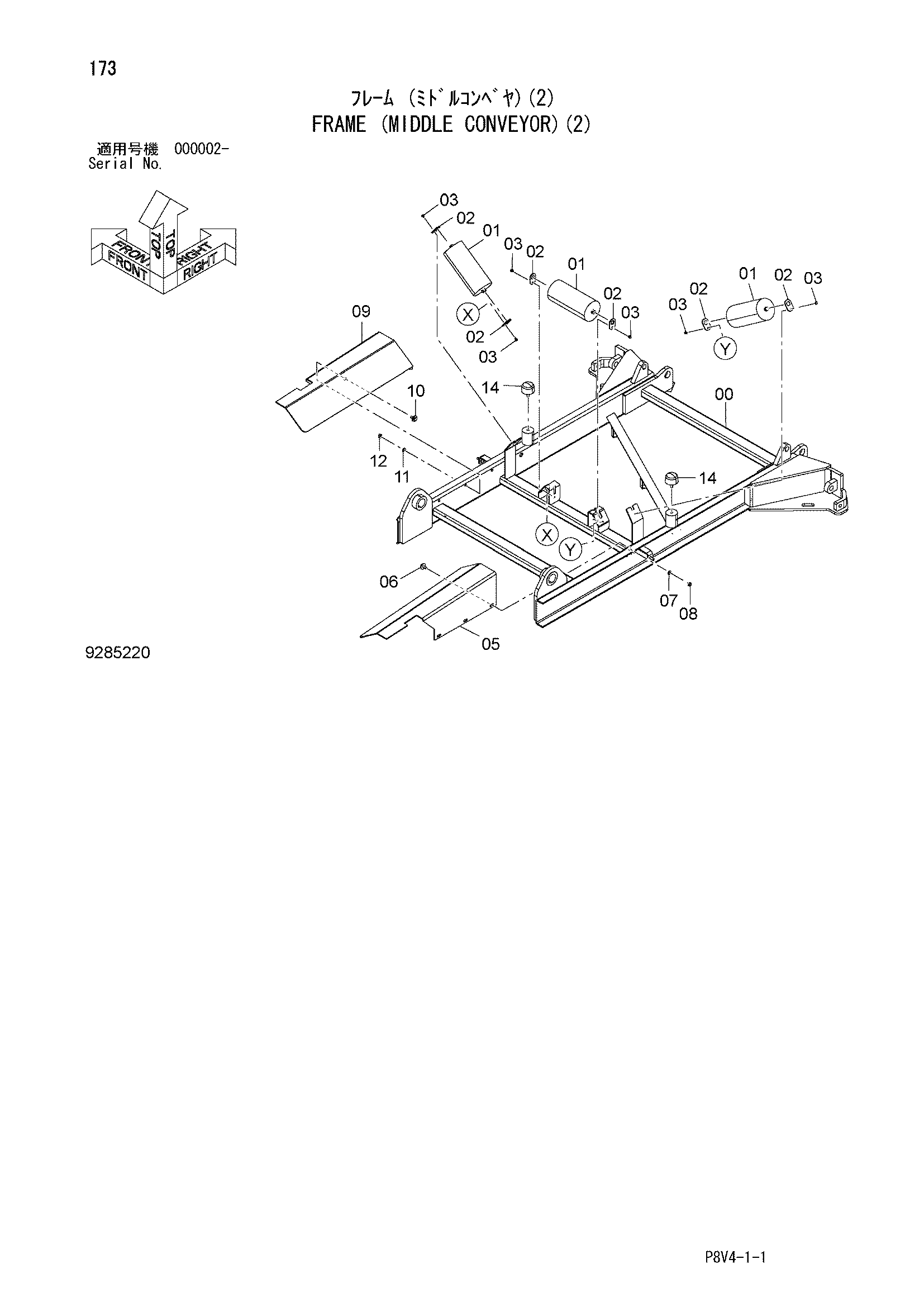

Рама (средний конвейер)(2) — HITACHI VR516FS
Заводская схема «Рама (средний конвейер)(2)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025987 | Рама | 1 |
| 01 | 4679136 | Ролик | 3 |
| 02 | 4679441 | Пластина | 6 |
| 03 | J260610 | Болт с шайбой | 6 |
| 03A | J900610 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 05 | 8111809 | Крышка | 1 |
| 06 | J281025 | Болт с шайбой | 3 |
| 06A | J901025 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | A590110 | Плоская шайба | 3 |
| 08 | J950010 | Гайка | 3 |
| 09 | 8111808 | Крышка | 1 |
| 10 | J281025 | Болт с шайбой | 3 |
| 10A | J901025 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | A590110 | Плоская шайба | 3 |
| 12 | J950010 | Гайка | 3 |
| 14 | 4640024 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
