Экран трубопроводы (силовой блок) — HITACHI VR516FS

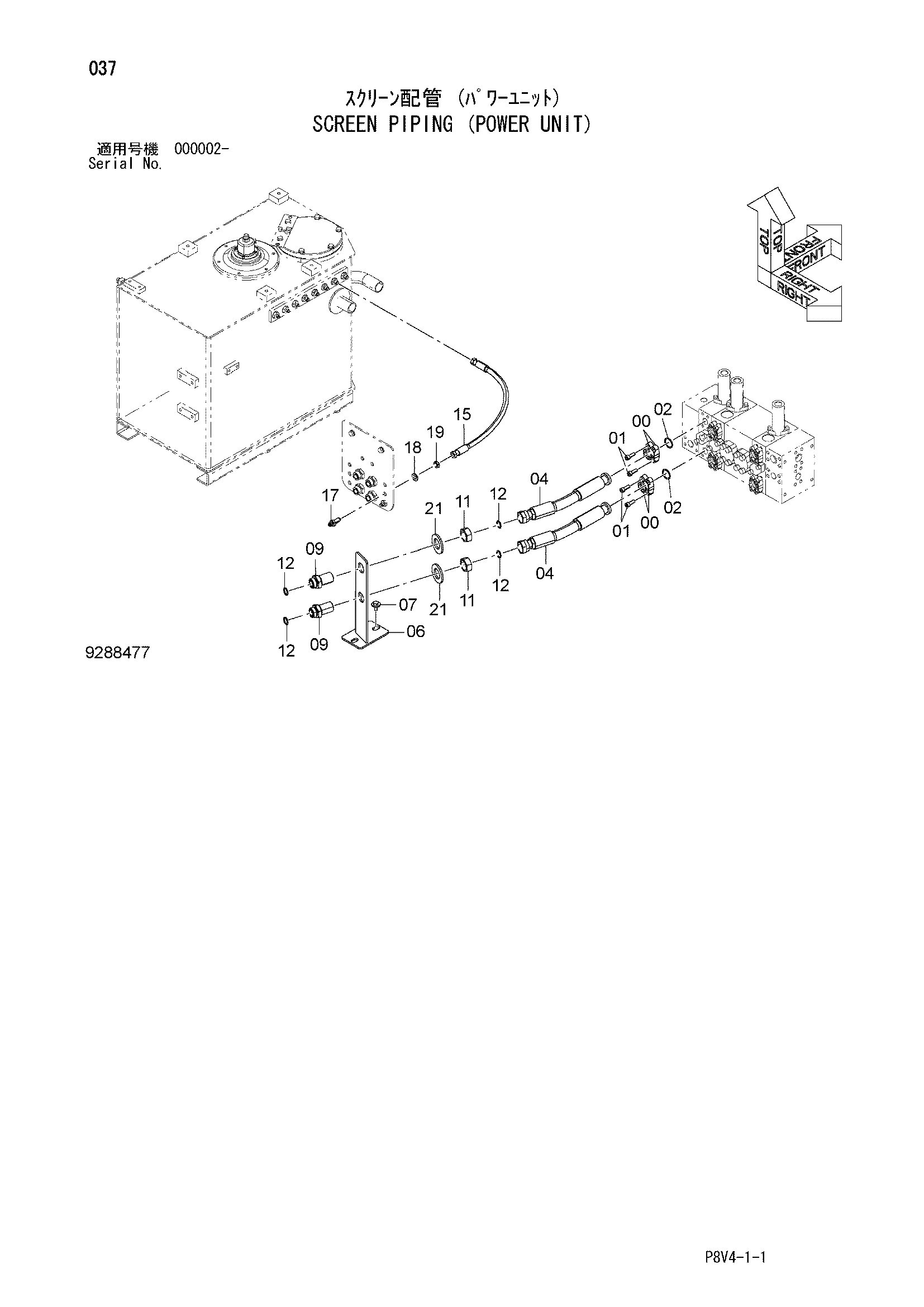

Заводская схема «Экран трубопроводы (силовой блок)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 4 |
| 01 | J781030 | Болт с внутренним шестигранником | 8 |
| 02 | 966993 | Уплотнительное кольцо | 2 |
| 04 | 4684629 | Шланг | 2 |
| 06 | 8113023 | Кронштейн | 1 |
| 07 | J281025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | 4628760 | Адаптер | 2 |
| 11 | 4628745 | Гайка | 2 |
| 12 | 4187328 | Уплотнительное кольцо | 4 |
| 15 | 4474674 | Шланг | 1 |
| 17 | 4202532 | Адаптер | 1 |
| 18 | A590114 | Плоская шайба | 1 |
| 19 | 4202531 | Гайка | 1 |
| 21 | A590136 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
