Конвейер трубопроводы (4) — HITACHI VR516FS

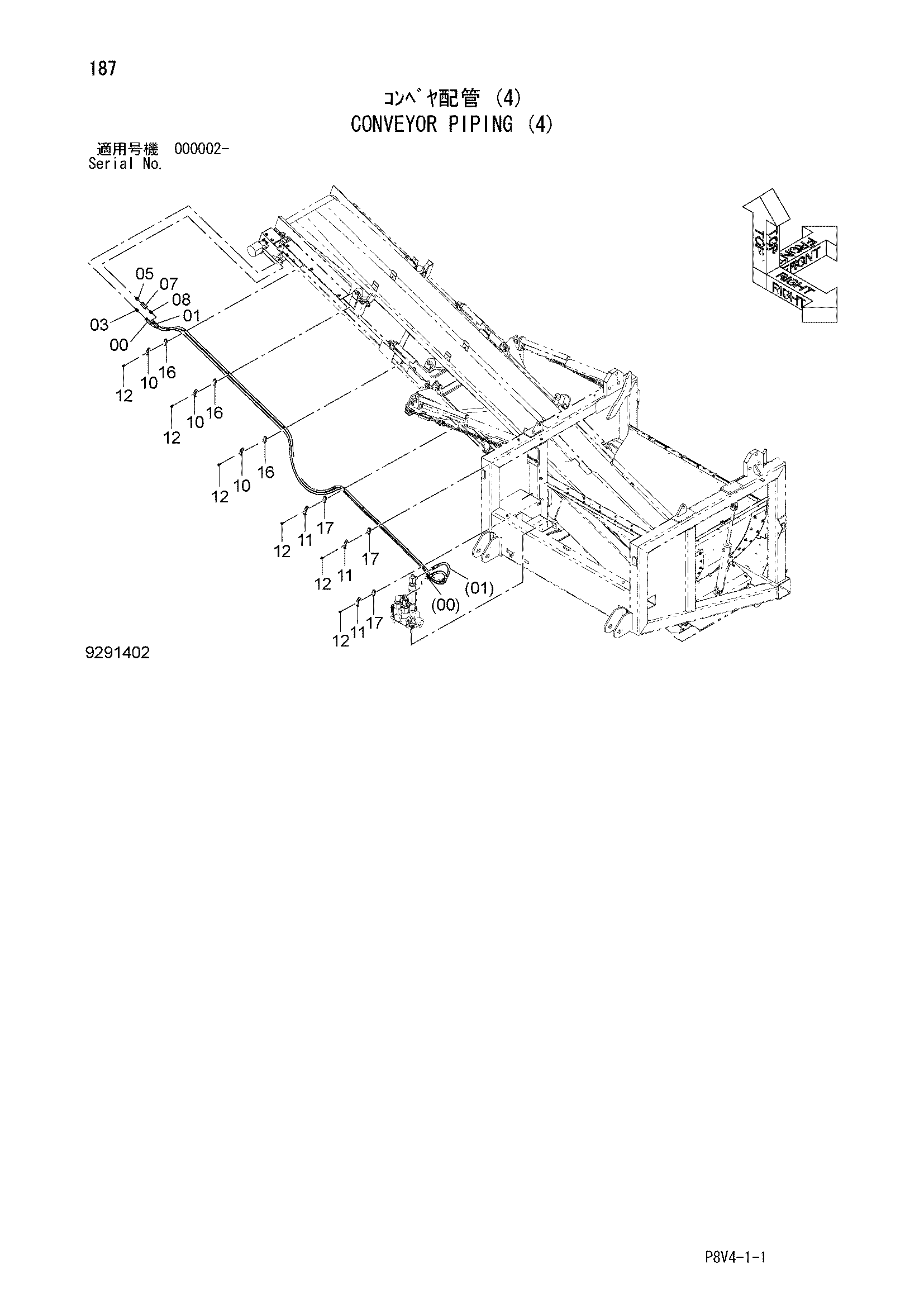

Заводская схема «Конвейер трубопроводы (4)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4685302 | Шланг | 1 |
| 01 | 4685303 | Шланг | 1 |
| 03 | 4241382 | Адаптер | 1 |
| 03A | R26906R | Уплотнительное кольцо | 1 |
| 05 | 4247516 | Адаптер | 1 |
| 07 | 4163091 | Обратный клапан | 1 |
| 08 | 4154653 | Адаптер | 1 |
| 10 | 4678380 | Пластина | 3 |
| 11 | 4685271 | Пластина | 3 |
| 12 | J271030 | Болт с шайбой | 6 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4055312 | Ленточный зажим | 15 |
| 15 | 4327294 | Защитный кожух | 10 |
| 16 | 4691126 | Резиновая прокладка | 3 |
| 17 | 4691127 | Резиновая прокладка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
