Средний конвейер в сборе — HITACHI VR516FS

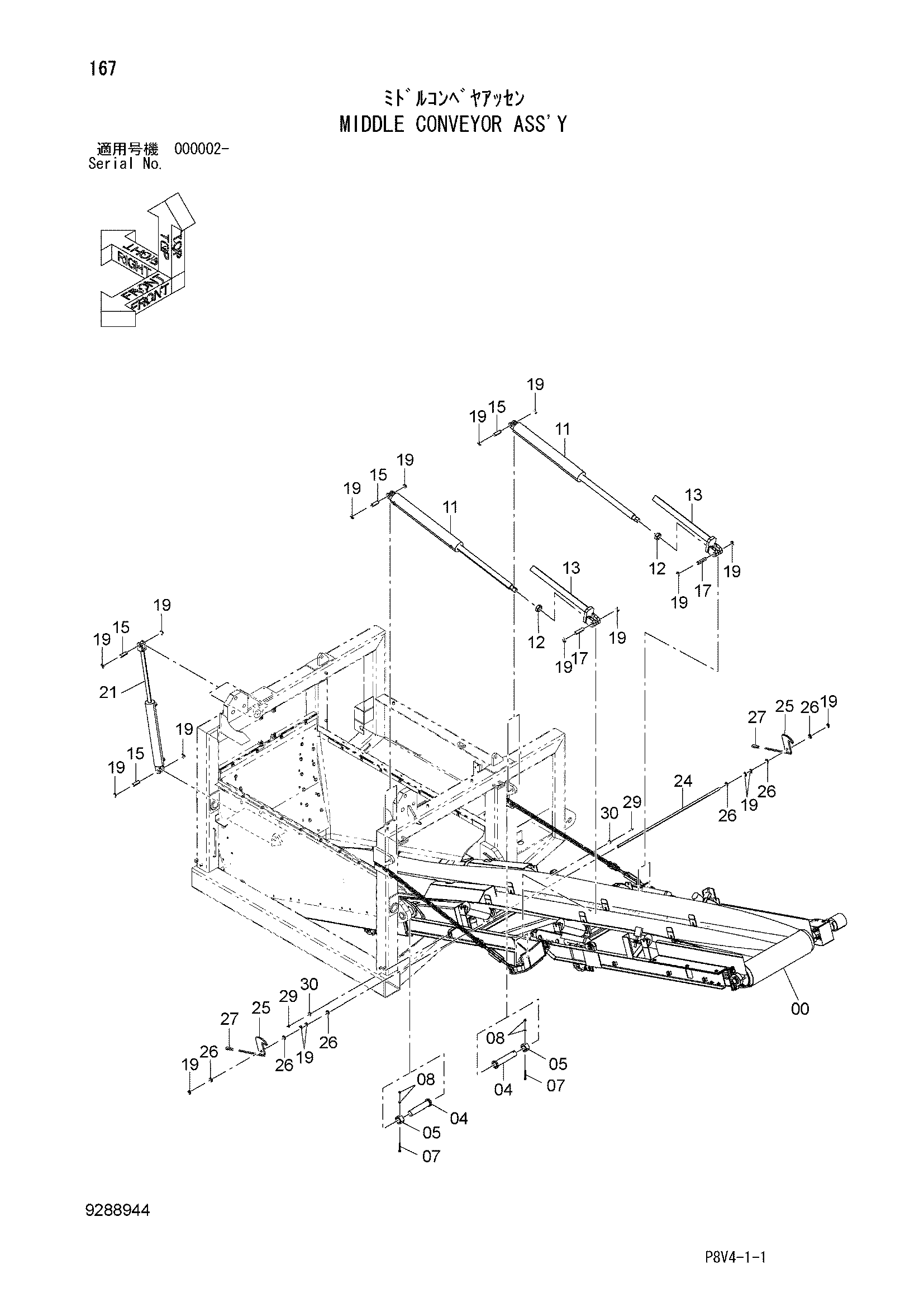

Заводская схема «Средний конвейер в сборе» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9285221 | Средний конвейер | 1 |
| 04 | 9768929 | Палец | 2 |
| 05 | 4679284 | Втулка | 2 |
| 07 | J901090 | Болт | 2 |
| 08 | J950010 | Гайка | 4 |
| 11 | 4677477 | Кйл.оил | 2 |
| 12 | 4681290 | Гайка | 2 |
| 13 | 8111997 | Клевис | 2 |
| 15 | 4677974 | Палец | 4 |
| 17 | 4678803 | Палец | 2 |
| 19 | A765050 | Шплинт | 18 |
| 21 | 4677478 | Кйл.оил | 1 |
| 24 | 4692031 | Палец | 1 |
| 25 | 7054005 | Рычаг | 2 |
| 26 | A590120 | Плоская шайба | 6 |
| 27 | 4381064 | Рукоятка | 2 |
| 29 | M570010 | Гайка винг | 2 |
| 30 | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
