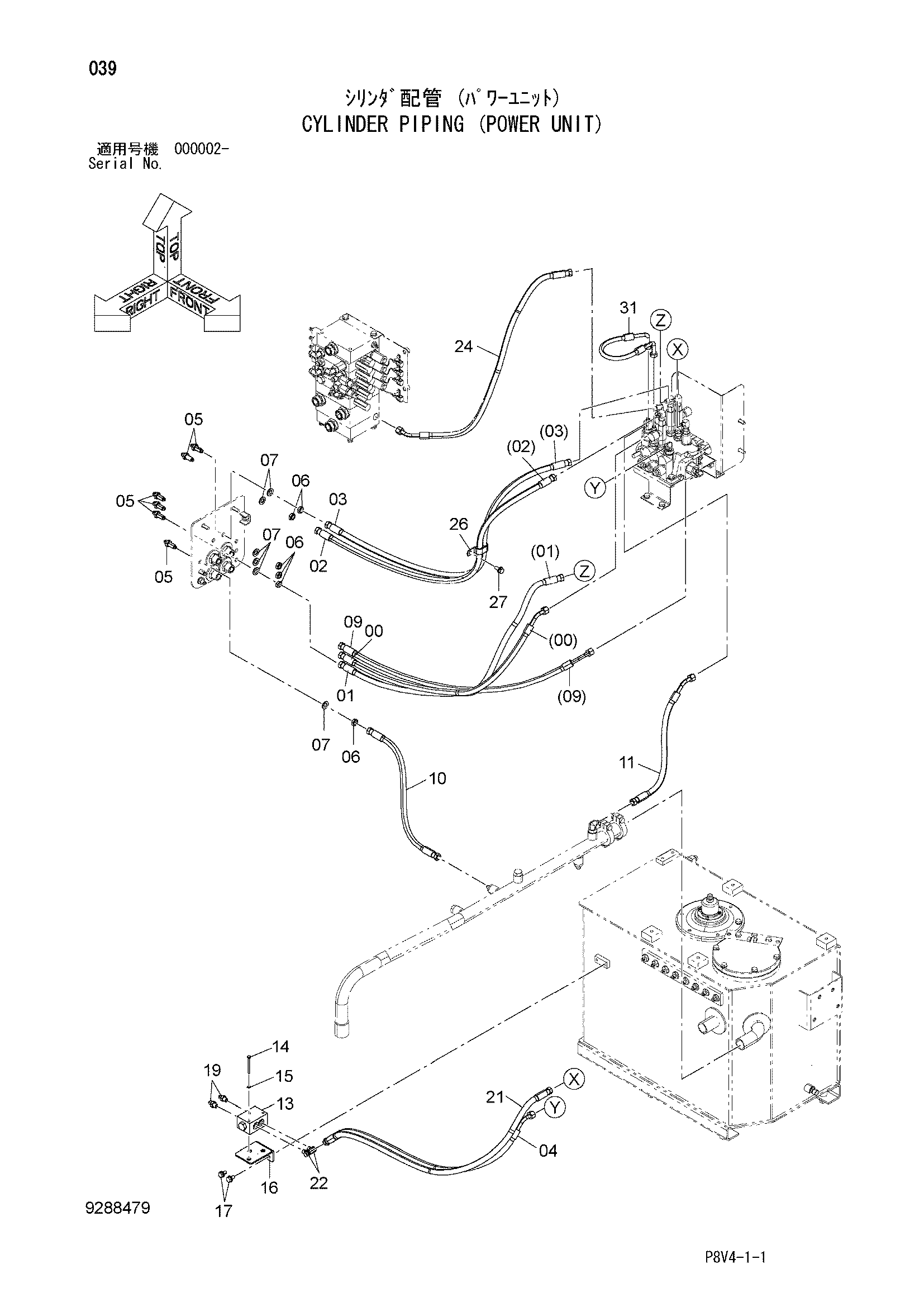

Гидроцилиндр трубопроводы (силовой блок) — HITACHI VR516FS
Заводская схема «Гидроцилиндр трубопроводы (силовой блок)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614045 | Шланг | 1 |
| 01 | 4305231 | Шланг | 1 |
| 02 | 4305233 | Шланг | 1 |
| 03 | 4304423 | Шланг | 1 |
| 04 | 4425507 | Шланг | 1 |
| 05 | 4202532 | Адаптер | 6 |
| 06 | 4202531 | Гайка | 6 |
| 07 | A590114 | Плоская шайба | 6 |
| 09 | 4425507 | Шланг | 1 |
| 10 | 4305225 | Шланг | 1 |
| 11 | 4669763 | Шланг | 1 |
| 13 | 4454256 | Обратный клапан | 1 |
| 14 | J900665 | Болт | 3 |
| 15 | A590106 | Плоская шайба | 3 |
| 16 | 8113286 | Кронштейн | 1 |
| 17 | J271020 | Болт с шайбой | 2 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4215648 | Адаптер | 2 |
| 21 | 4305231 | Шланг | 1 |
| 22 | 4219342 | Угловой штуцер | 2 |
| 24 | 4614047 | Шланг | 1 |
| 26 | 4190266 | Зажим | 1 |
| 27 | J271025 | Болт с шайбой | 1 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4055312 | Ленточный зажим | 10 |
| 31 | 4639212 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
