Обратные трубопроводы (1) — HITACHI VR516FS

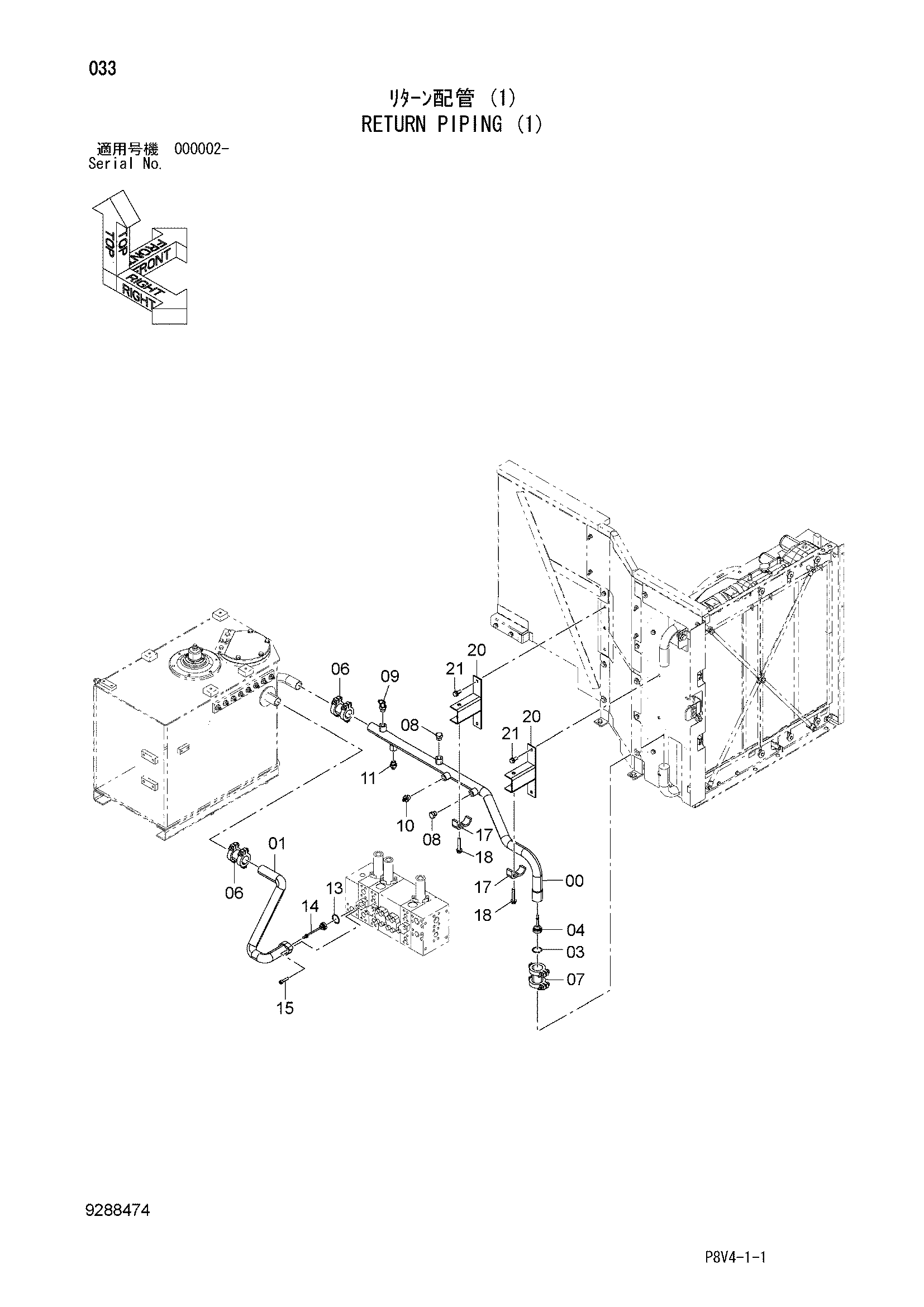

Заводская схема «Обратные трубопроводы (1)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054958 | Обратная трубка | 1 |
| 01 | 8113284 | Обратная трубка | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 04 | 4276584 | Клапан | 1 |
| 06 | 4069801 | Муфта | 2 |
| 06A | 4196259 | Уплотнение кольцо | 2 |
| 07 | 4067834 | Муфта | 1 |
| 07A | 4196260 | Уплотнение кольцо | 2 |
| 08 | A885004 | Пробка | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852343 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852143 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852144 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A811040 | Уплотнительное кольцо | 1 |
| 14 | 4656988 | Клапан | 1 |
| 15 | J781040 | Болт с внутренним шестигранником | 2 |
| 17 | 4053698 | Хомут трубки | 2 |
| 18 | J271270 | Болт с шайбой | 2 |
| 18A | J901270 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 8098385 | Кронштейн | 2 |
| 21 | J271030 | Болт с шайбой | 4 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
