Конвейер трубопроводы (2) — HITACHI VR516FS

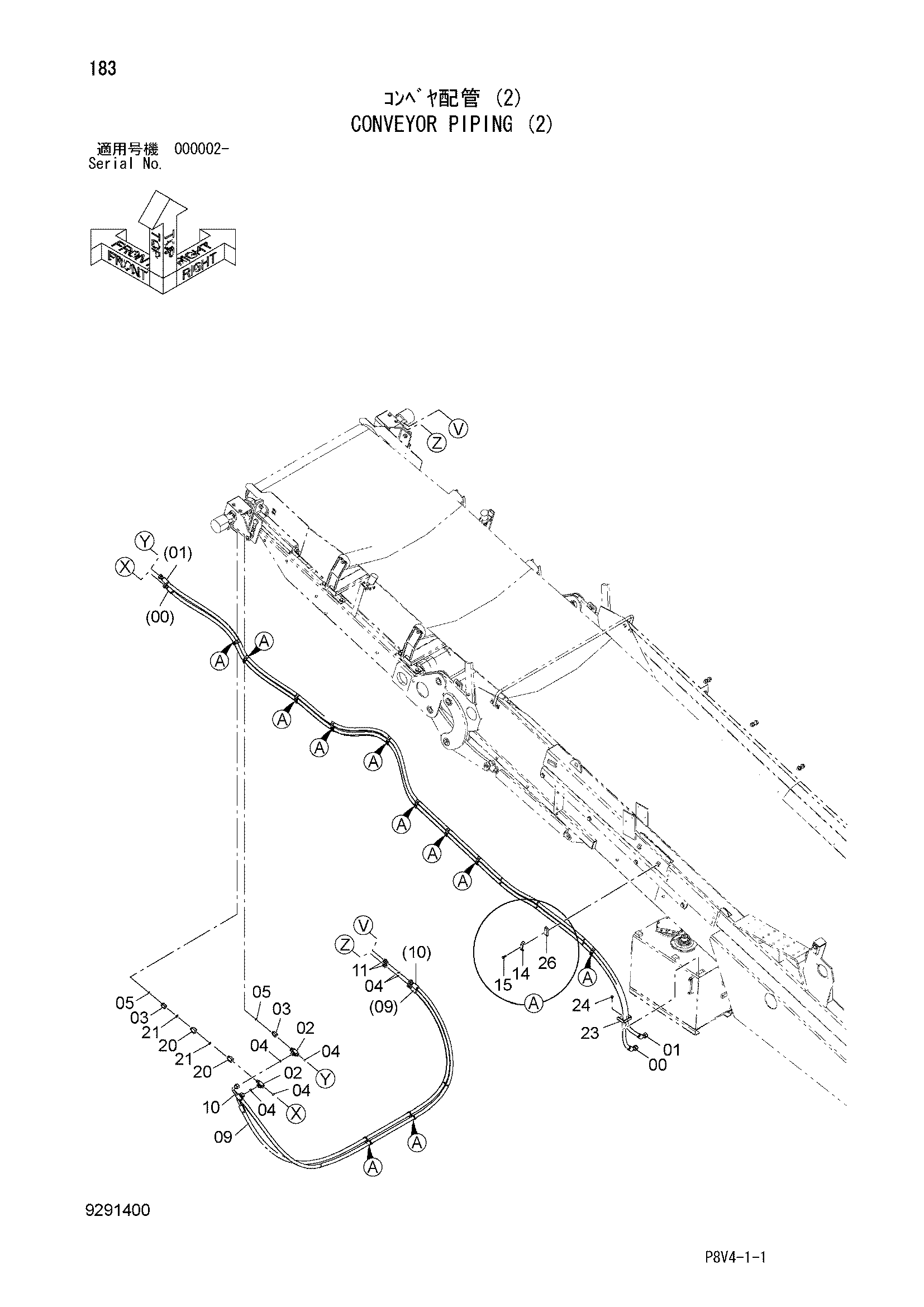

Заводская схема «Конвейер трубопроводы (2)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4685212 | Шланг | 1 |
| 01 | 4685211 | Шланг | 1 |
| 02 | A853466 | Тройник | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4037699 | Адаптер | 2 |
| 04 | 4187308 | Уплотнительное кольцо | 6 |
| 05 | R26906R | Уплотнительное кольцо | 2 |
| 09 | 4685209 | Шланг | 1 |
| 10 | 4685210 | Шланг | 1 |
| 11 | 4196924 | Адаптер | 2 |
| 11A | R26906R | Уплотнительное кольцо | 1 |
| 14 | 4678380 | Пластина | 12 |
| 15 | J271035 | Болт с шайбой | 12 |
| 15A | J901035 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4446406 | Защитный кожух | 10 |
| 18 | 4055312 | Ленточный зажим | 45 |
| 20 | 4113447 | Разъём | 2 |
| 21 | 4506424 | Уплотнительное кольцо | 2 |
| 23 | 8113972 | Кронштейн | 1 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4691126 | Резиновая прокладка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
