Бункер — HITACHI VR516FS

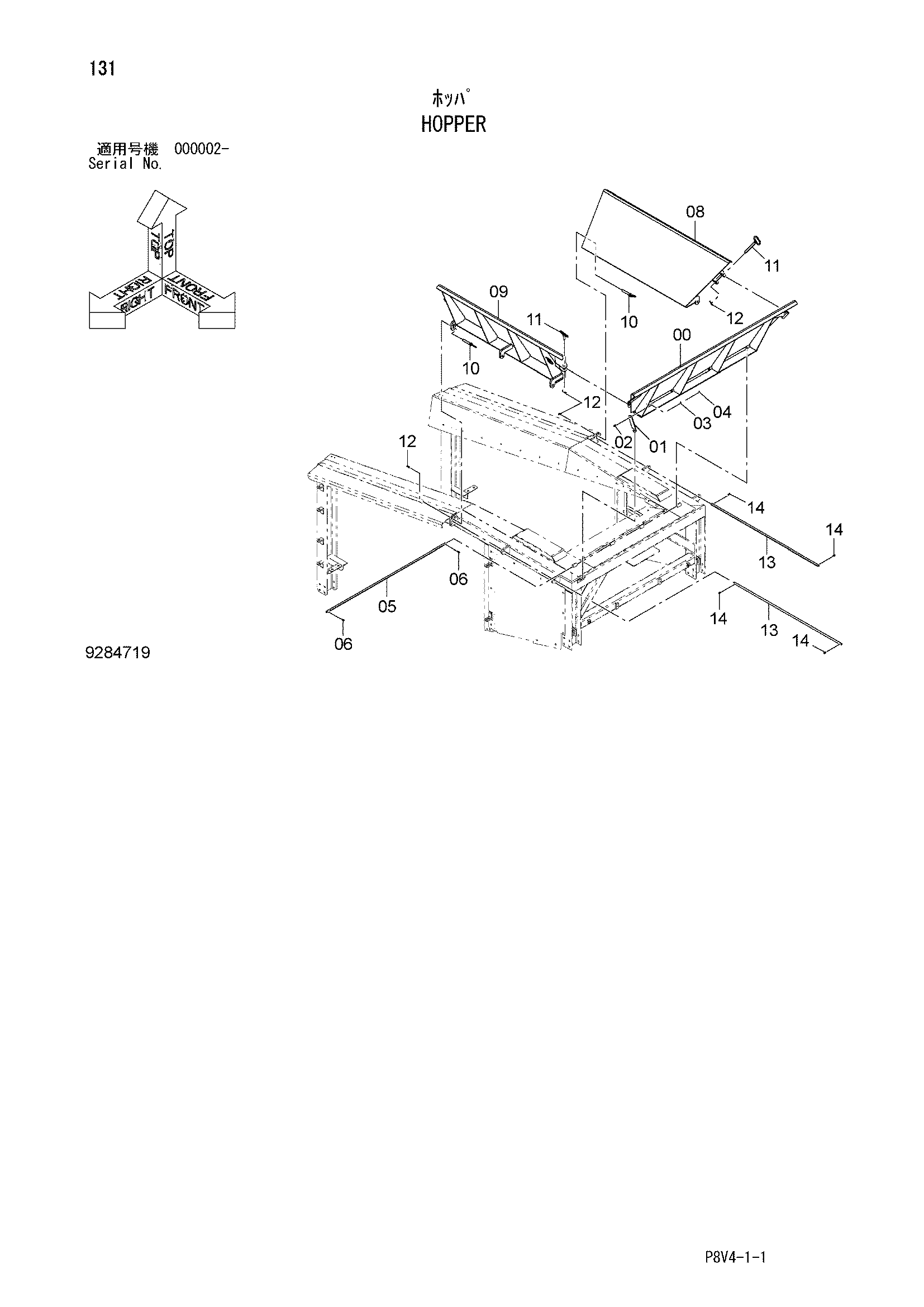

Заводская схема «Бункер» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053946 | Бункер (F) | 1 |
| 01 | 4677912 | Пластина | 1 |
| 02 | J260825 | Болт с шайбой | 1 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | A590108 | Плоская шайба | 1 |
| 04 | J950008 | Гайка | 1 |
| 05 | 4677913 | Штанга | 1 |
| 06 | J260820 | Болт с шайбой | 2 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 7053947 | Бункер (левый) | 1 |
| 09 | 7053948 | Бункер (правый) | 1 |
| 10 | 9768851 | Палец | 2 |
| 11 | 9768807 | Палец | 2 |
| 12 | 4077248 | Стопорный палец | 4 |
| 13 | 4677918 | Штанга | 2 |
| 14 | J260820 | Болт с шайбой | 4 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
