Основной рама в сборе — HITACHI VR516FS

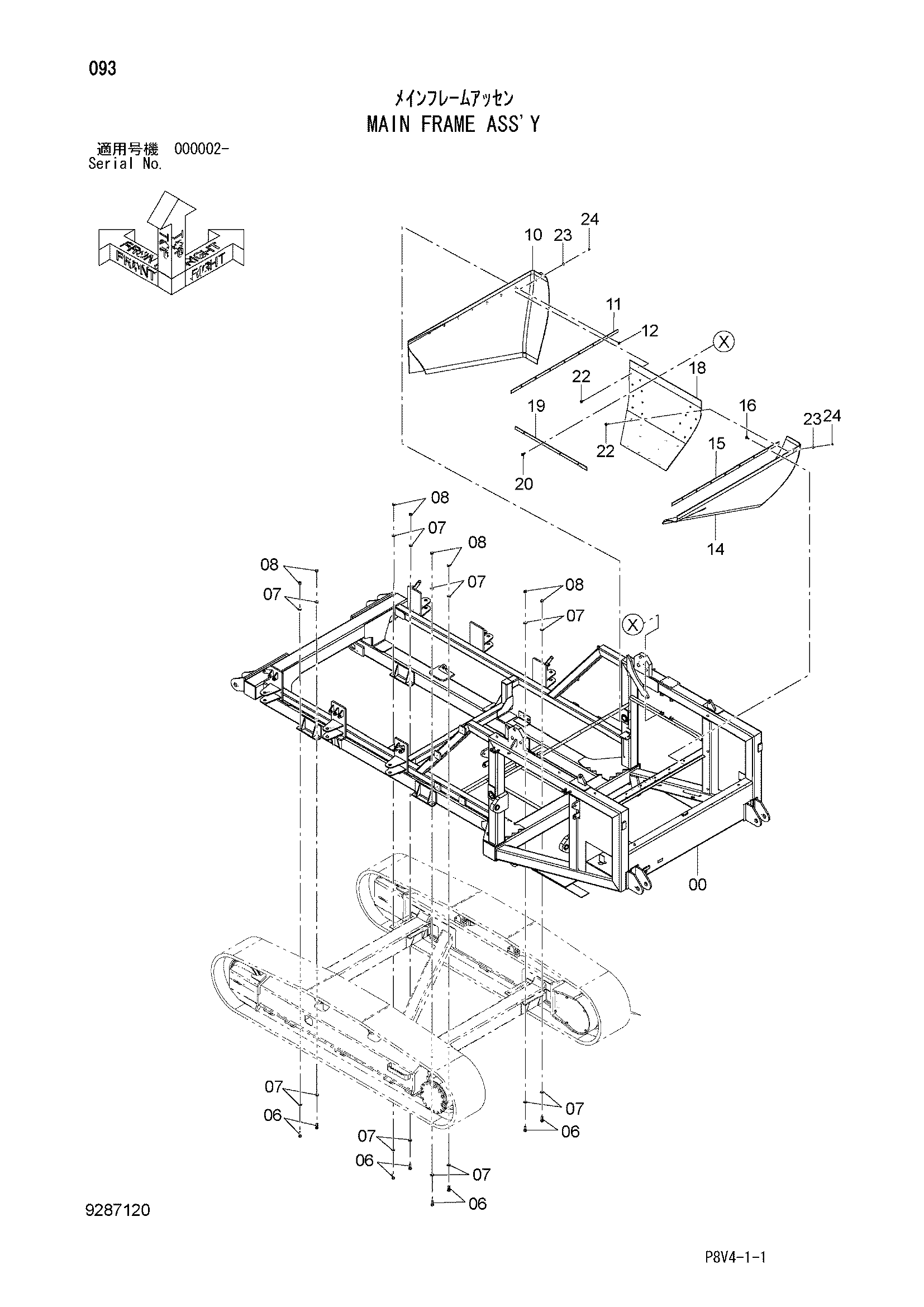

Заводская схема «Основной рама в сборе» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025959 | Рама | 1 |
| 06 | J922060 | Болт | 16 |
| 07 | J222020 | Шайба | 32 |
| 08 | J950020 | Гайка | 16 |
| 10 | 3111924 | Резиновая прокладка | 1 |
| 11 | 3111936 | Пластина | 1 |
| 12 | J281050 | Болт с шайбой | 7 |
| 14 | 3111925 | Резиновая прокладка | 1 |
| 15 | 3111936 | Пластина | 1 |
| 16 | J281050 | Болт с шайбой | 7 |
| 16A | J901050 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 3111927 | Резиновая прокладка | 1 |
| 19 | 3111937 | Пластина | 1 |
| 20 | J281050 | Болт с шайбой | 4 |
| 20A | J901050 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 22 | J281040 | Болт с шайбой | 22 |
| 22A | J901040 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | J217083 | Шайба | 22 |
| 24 | J950010 | Гайка | 22 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
