Пол (левый) — HITACHI VR516FS

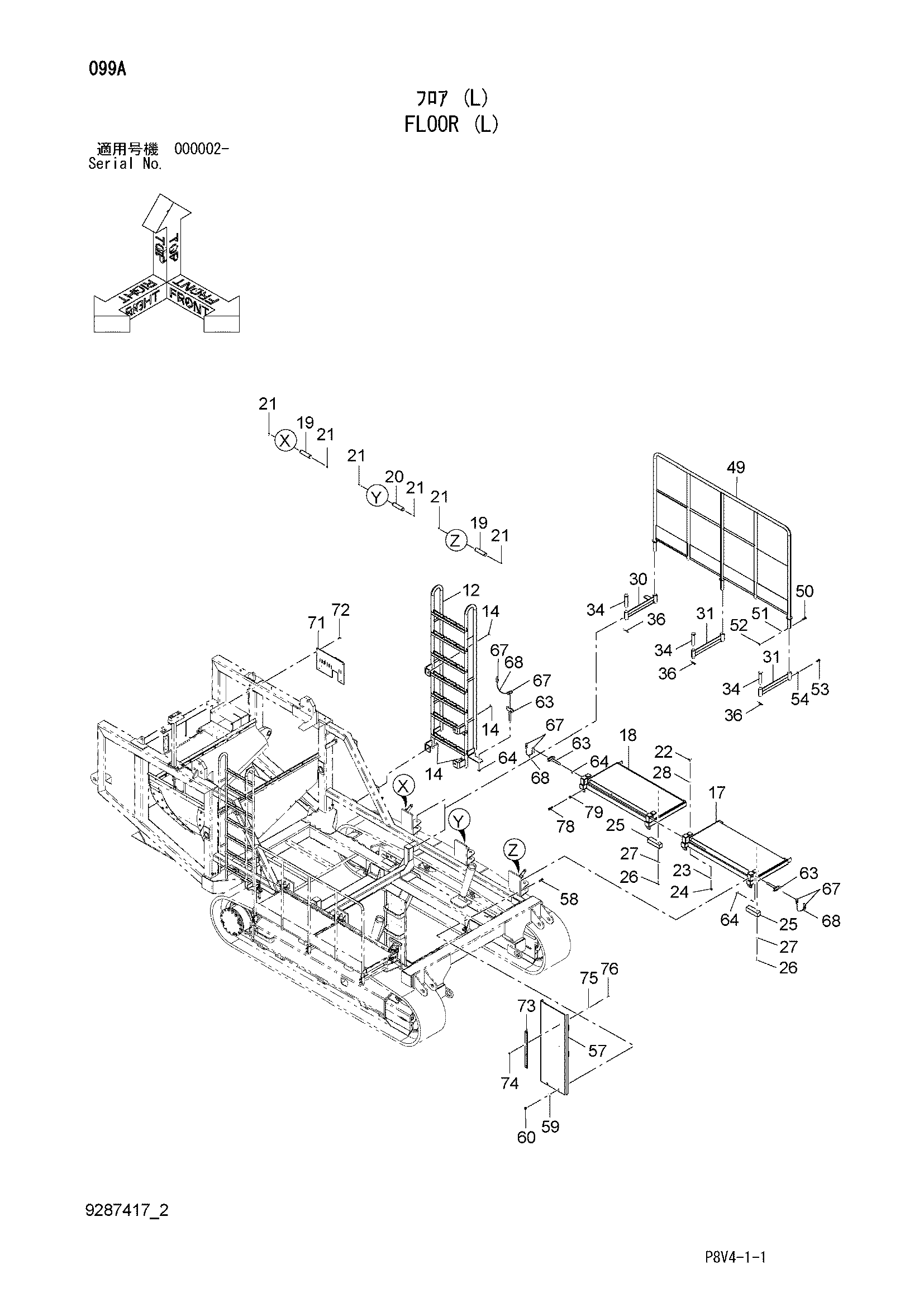

Заводская схема «Пол (левый)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 7054182 | Лестница | 1 |
| 14 | J281225 | Болт с шайбой | 4 |
| 14A | J901225 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 17 | 6026099 | Пол (A) | 1 |
| 18 | 6026116 | Пол (B) | 1 |
| 19 | 4677938 | Палец | 2 |
| 20 | 4677933 | Палец | 1 |
| 21 | A765050 | Шплинт | 6 |
| 22 | 4294508 | Ограничитель | 4 |
| 23 | A590110 | Плоская шайба | 4 |
| 24 | J950010 | Гайка | 4 |
| 25 | 4682134 | Амортизатор | 2 |
| 26 | J781050 | Болт с внутренним шестигранником | 4 |
| 27 | A590110 | Плоская шайба | 4 |
| 28 | J222010 | Шайба | 4 |
| 30 | 8112333 | Кронштейн | 1 |
| 31 | 8112332 | Кронштейн | 2 |
| 34 | 4680155 | Палец | 3 |
| 36 | 4106660 | Стопорный палец | 3 |
| 49 | 7054323 | Поручень | 1 |
| 50 | J921050 | Болт | 3 |
| 51 | A590110 | Плоская шайба | 3 |
| 52 | J950010 | Гайка | 3 |
| 53 | J921040 | Болт | 6 |
| 54 | J950010 | Гайка | 6 |
| 57 | 7054354 | Ступень | 1 |
| 58 | J271250 | Болт с шайбой | 2 |
| 58A | J901250 | Болт | 1 |
| 58B | J222012 | Шайба | 1 |
| 59 | 449490 | Плоская шайба | 2 |
| 60 | J950012 | Гайка | 2 |
| 63 | 9768851 | Палец | 3 |
| 64 | 4077248 | Стопорный палец | 3 |
| 67 | 4677797 | Крюк | 6 |
| 68 | 4641711 | Провод | 3 |
| 71 | 8112162 | Крышка | 1 |
| 72 | J281025 | Болт с шайбой | 4 |
| 72A | J901025 | Болт | 1 |
| 72B | 4486055 | Шайба | 1 |
| 73 | 4694911 | Пластина | 1 |
| 74 | M470625 | Винт | 4 |
| 75 | A590106 | Плоская шайба | 4 |
| 76 | M500605 | Гайка | 4 |
| 78 | M261250 | Болт | 4 |
| 79 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
