110: Радиатор — HITACHI VR516FS

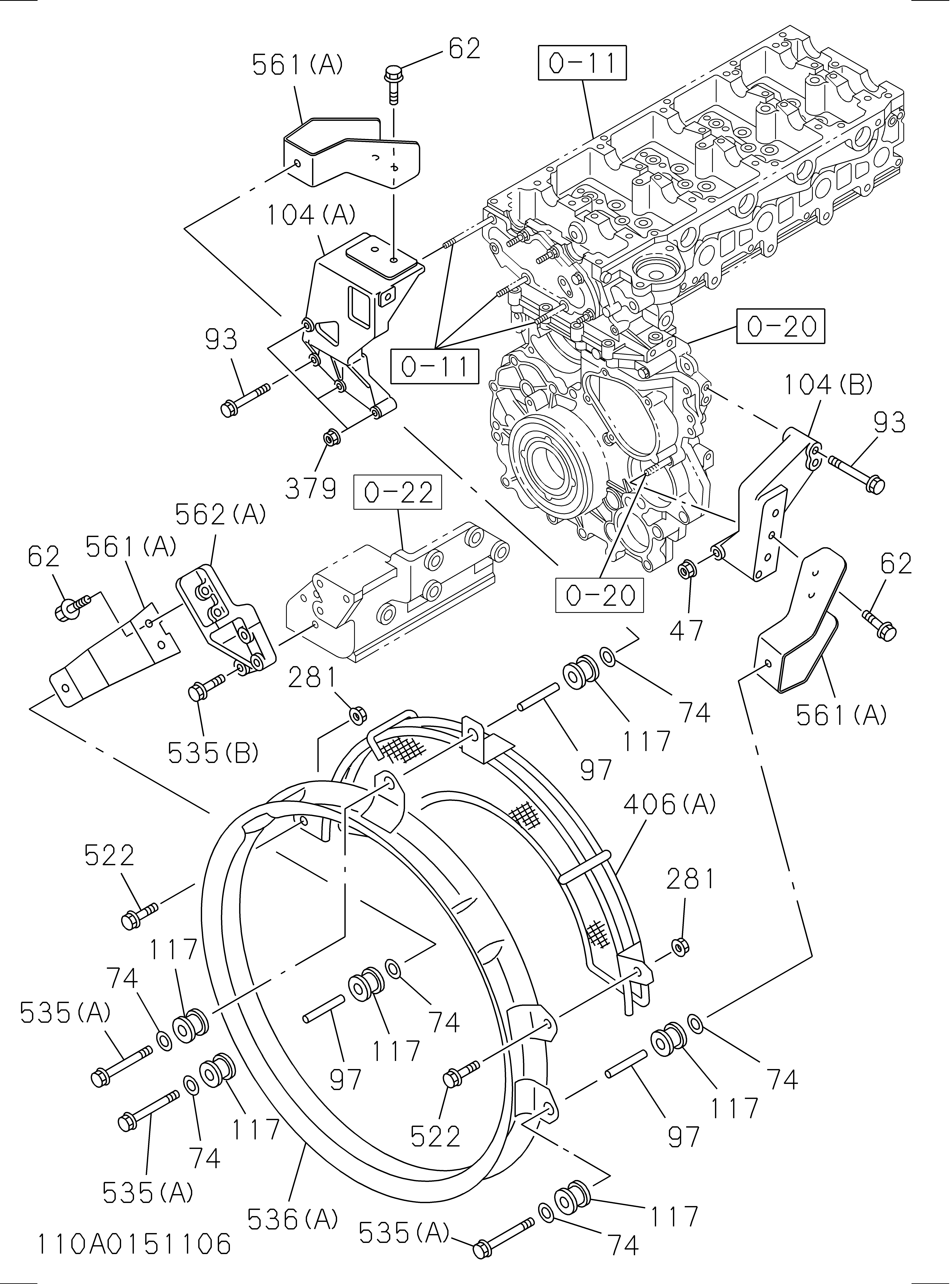

Заводская схема «110: Радиатор» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 047 | 0911802080 | Гайка кронштейн | 1 |
| 062 | 0280510250 | Болт стойка | 6 |
| 074 | 0916147100 | Шайба PL, вентилятор направляющая | 6 |
| 093 | 0280508500 | Болт кронштейн крепление | 3 |
| 097 | 1225590260 | Трубка дист, вентилятор направляющая | 3 |
| 104(A) | 8980196451 | Кронштейн стойка | 1 |
| 104(B) | 8980196471 | Кронштейн стойка | 1 |
| 117 | 1093370170 | Резиновый MTG, вентилятор направляющая | 6 |
| 281 | 0911802100 | Гайка вентилятор направляющая | 2 |
| 379 | 0911802080 | Гайка кронштейн крепление | 3 |
| 406(A) | 8980387700 | Защита вентилятор | 1 |
| 406(A) | 8980120093 | Защита вентилятор | 1 |
| 522 | 0286510200 | Болт вентилятор защита | 2 |
| 535(A) | 0280510500 | Болт схроуд крепёжные | 3 |
| 535(B) | 0280508450 | Болт схроуд крепёжные | 4 |
| 536(A) | 8973837110 | Схроуд вентилятор | 1 |
| 536(A) | 8982024750 | Схроуд вентилятор | 1 |
| 561(A) | 8973759110 | Стойка схроуд | 3 |
| 562(A) | 8980196461 | Кронштейн вентилятор схроуд | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
