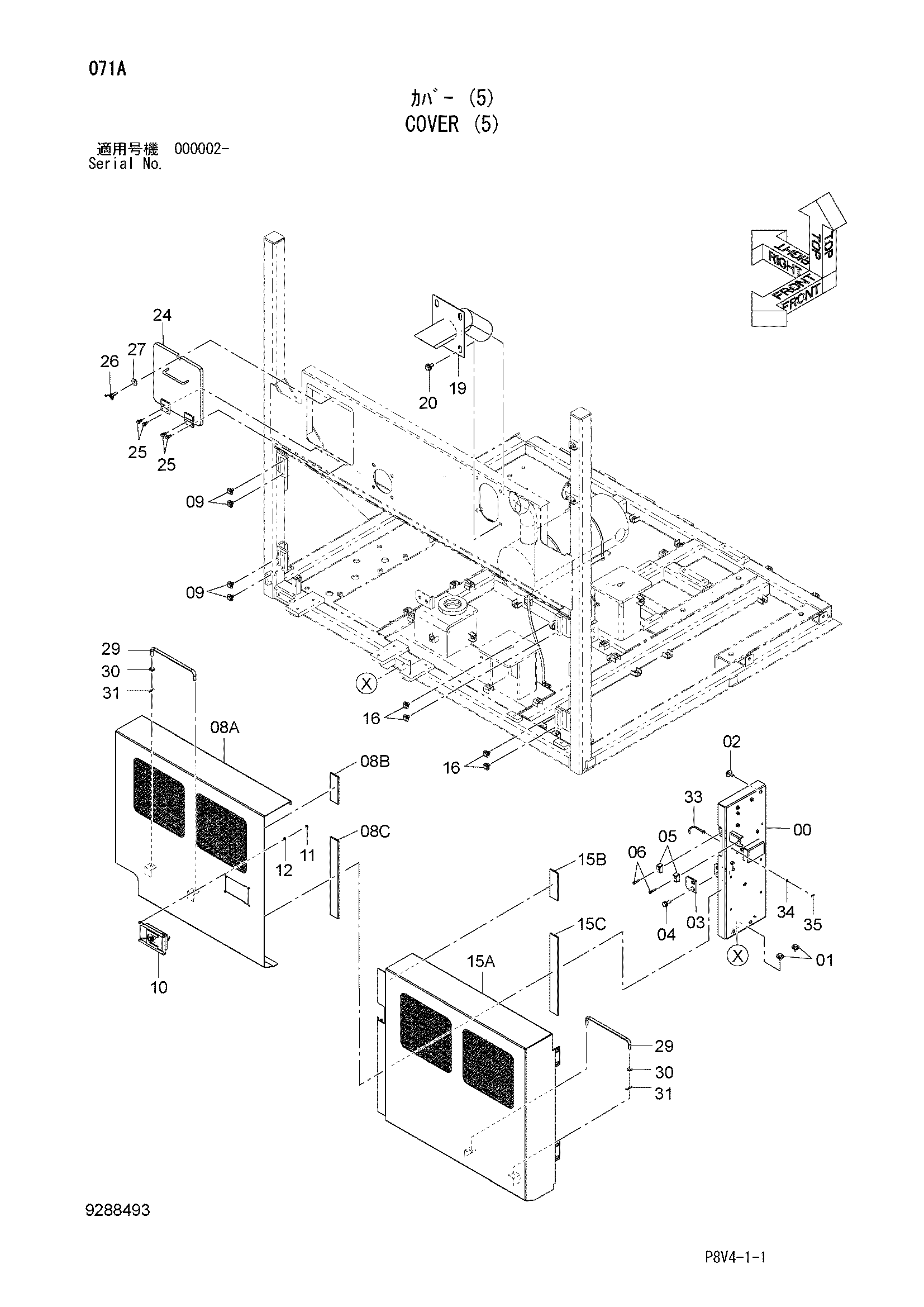

Крышка (5) — HITACHI VR516FS

Заводская схема «Крышка (5)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7054849	Кронштейн	1
01	J281020	Болт с шайбой	2
01A	J901020	Болт	1
01B	4486055	Шайба	1
02	J281030	Болт с шайбой	1
02A	J901030	Болт	1
02B	4486055	Шайба	1
03	4638905	Ограничитель	1
04	J271230	Болт с шайбой	2
04A	J901230	Болт	1
04B	J222012	Шайба	1
05	4652573	Ограничитель	2
06	J260635	Болт с шайбой	4
06A	J900635	Болт	1
06B	A590106	Плоская шайба	1
08	8115906	Крышка	1
08A	6026885	Крышка	1
08B	4683649	Резиновая прокладка	1
08C	4683650	Резиновая прокладка	1
09	J281020	Болт с шайбой	4
09A	J901020	Болт	1
09B	4486055	Шайба	1
10	4652498	Блокировка (левый)	1
11	M500605	Гайка	4
12	A590106	Плоская шайба	4
15	8115905	Крышка	1
15A	6026884	Крышка	1
15B	4683649	Резиновая прокладка	1
15C	4683650	Резиновая прокладка	1
16	J281020	Болт с шайбой	4
16A	J901020	Болт	1
16B	4486055	Шайба	1
19	8113098	Трубка	1
20	J281230	Болт с шайбой	4
20A	J901230	Болт	1
20B	4249324	Шайба	1
24	8112457	Крышка	1
25	J260820	Болт с шайбой	4
25A	J900820	Болт	1
25B	A590108	Плоская шайба	1
26	M361030	Болт винг	1
27	J217083	Шайба	1
29	4479650	Стойка	2
30	A590112	Плоская шайба	2
31	4022699	Стопорный палец	2
33	9751797	Стойка	1
34	A590106	Плоская шайба	1
35	4022696	Стопорный палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
