011: Головка блока цилиндров — HITACHI VR516FS

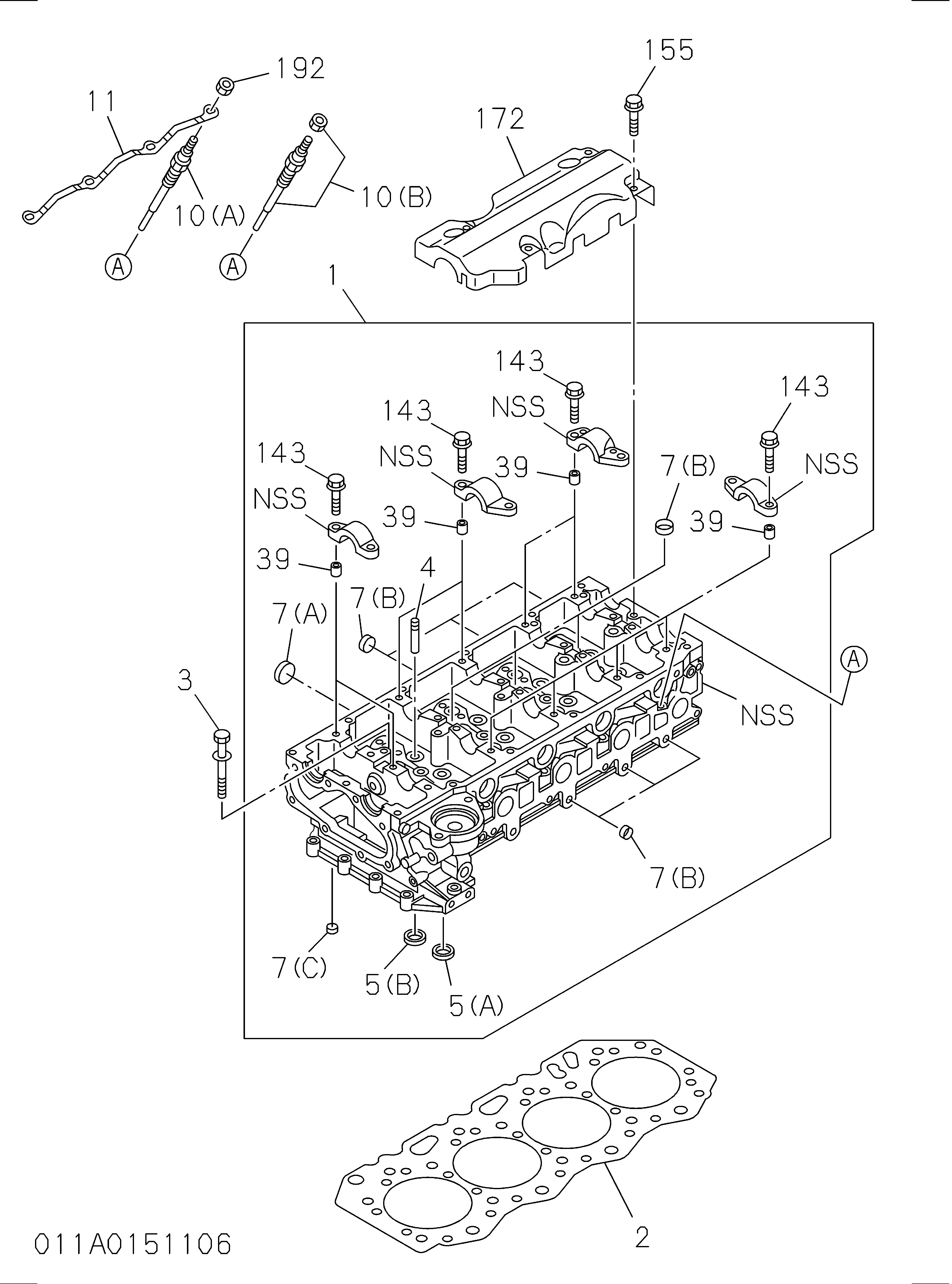

Заводская схема «011: Головка блока цилиндров» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8973559709 | Головка в сборе гидроцилиндр | 1 |
| 001 | 8981756061 | Головка в сборе гидроцилиндр | 1 |
| 002 | 8973288662 | Прокладка гидроцилиндр HD | 1 |
| 002 | 8973288672 | Прокладка гидроцилиндр HD | 1 |
| 002 | 8973288682 | Прокладка гидроцилиндр HD | 1 |
| 002 | 8981359530 | Прокладка гидроцилиндр HD | 1 |
| 002 | 8981359540 | Прокладка гидроцилиндр HD | 1 |
| 002 | 8981359550 | Прокладка гидроцилиндр HD | 1 |
| 002 | 8973288662 | Прокладка гидроцилиндр HD | 1 |
| 002 | 8973288672 | Прокладка гидроцилиндр HD | 1 |
| 002 | 8973288682 | Прокладка гидроцилиндр HD | 1 |
| 003 | 8971445832 | Болт гидроцилиндр HD TO блок | 18 |
| 003 | 8982010190 | Болт гидроцилиндр HD TO блок | 18 |
| 004 | 8942394230 | Направляющая клапан | 16 |
| 005(A) | 8973113780 | Сиденье клапан вставка | 8 |
| 005(B) | 8973113790 | Сиденье клапан вставка | 8 |
| 007(A) | 1096000122 | Чашка сеалинг, гидроцилиндр головка | 2 |
| 007(B) | 5112190080 | Чашка сеалинг, гидроцилиндр головка | 13 |
| 007(C) | 5112190110 | Чашка сеалинг, гидроцилиндр головка | 7 |
| 009 | 8980170630 | Шпилька INL коллектор | 2 |
| 010(A) | 8980542560 | Пробка глов | 4 |
| 011 | 8980143350 | Разъём глов пробка | 1 |
| 012 | 8980520410 | Подвес ENG, RR | 1 |
| 013 | 0280508200 | Болт подвес | 2 |
| 014(A) | 8980484460 | Шпилька EXH коллектор | 4 |
| 014(B) | 8973070752 | Шпилька EXH коллектор | 4 |
| 015 | 0287510250 | Болт подвес, передний | 2 |
| 039 | 8973291291 | Довел колпачок, CM/вал | 20 |
| 091 | 8943432111 | Трубка HTR | 1 |
| 123 | 8973666320 | Болт крышка | 1 |
| 143 | 0286508400 | Болт крепление | 20 |
| 155 | 0583306100 | Болт баффле пластина | 4 |
| 168 | 8980201660 | Подвес ENG, передний | 1 |
| 172 | 8980168650 | Пластина баффле, гидроцилиндр HD | 1 |
| 192 | 8973688530 | Гайка глов пробка | 4 |
| 224 | 0911802080 | Гайка крышка | 3 |
| 225(A) | 0410108500 | Шпилька крышка | 2 |
| 225(B) | 8980077800 | Шпилька крышка | 1 |
| 225(C) | 8980170620 | Шпилька крышка | 1 |
| 230 | 1096390340 | Прокладка втулка, инджектор | 4 |
| 232(A) | 8973666330 | Шпилька кулачок, водило | 1 |
| 232(B) | 8973754600 | Шпилька кулачок, водило | 1 |
| 262 | 8973555164 | Крышка гидроцилиндр головка | 1 |
| 263(A) | 0280508600 | Болт гидроцилиндр HD | 1 |
| 263(B) | 0286508350 | Болт гидроцилиндр HD | 3 |
| 267 | 8944146880 | Колпачок трубка, HTR | 1 |
| 267 | 8941077930 | Колпачок трубка, HTR | 1 |
| 268 | 8941258621 | Зажим колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
