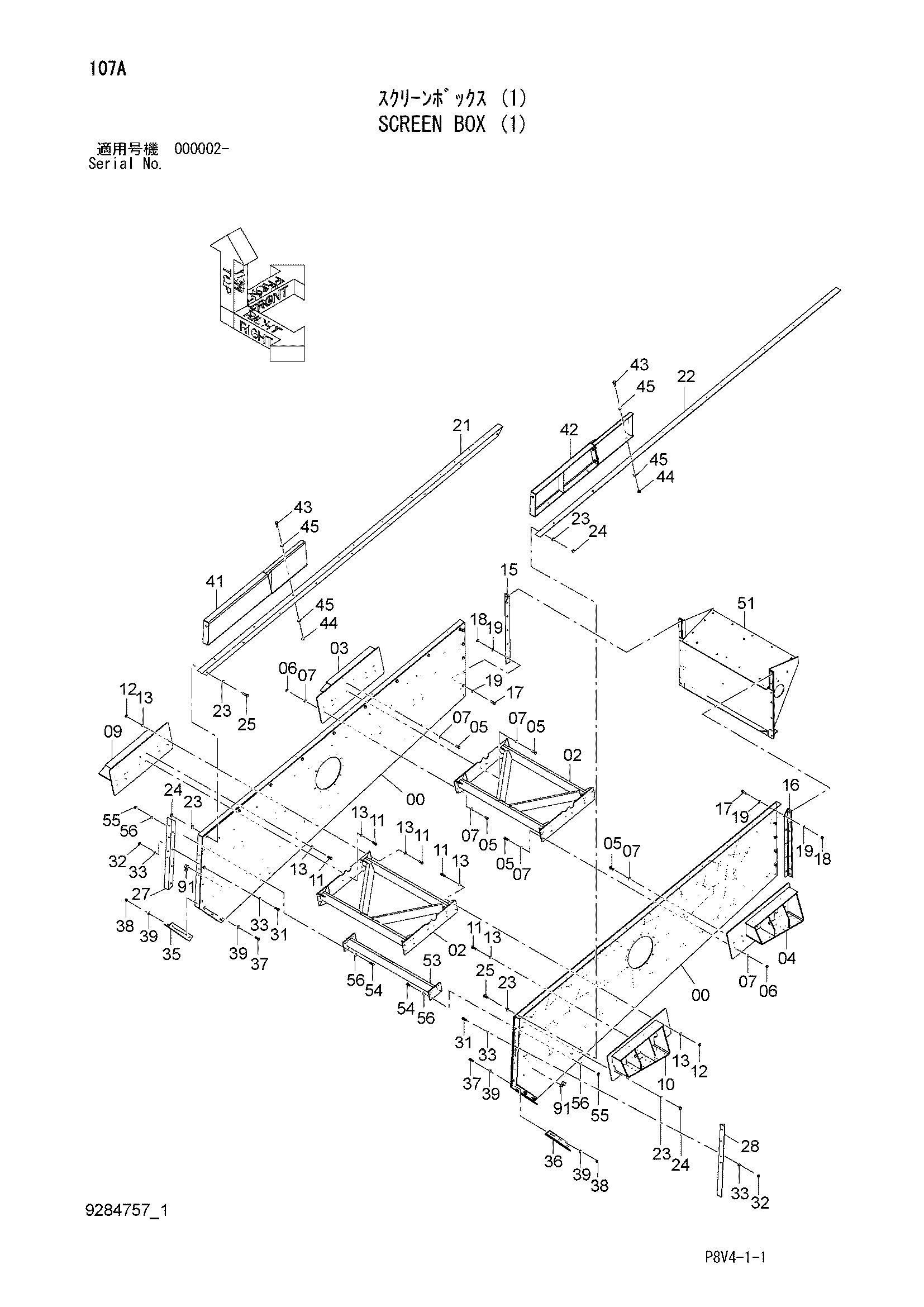

Экран короб (1) — HITACHI VR516FS
Заводская схема «Экран короб (1)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2054866 | Пластина | 2 |
| 02 | 7053984 | Рама | 2 |
| 03 | 7053982 | Кронштейн | 1 |
| 04 | 7053981 | Кронштейн | 1 |
| 05 | J921855 | Болт | 26 |
| 06 | J950018 | Гайка | 26 |
| 07 | J222018 | Шайба | 52 |
| 09 | 7053980 | Кронштейн | 1 |
| 10 | 7053979 | Кронштейн | 1 |
| 11 | J921855 | Болт | 24 |
| 12 | J950018 | Гайка | 24 |
| 13 | J222018 | Шайба | 48 |
| 15 | 3111562 | Угол | 1 |
| 16 | 3111561 | Угол | 1 |
| 17 | J921855 | Болт | 10 |
| 18 | J950018 | Гайка | 10 |
| 19 | J222018 | Шайба | 20 |
| 21 | 3111560 | Угол | 1 |
| 22 | 3111559 | Угол | 1 |
| 23 | J222018 | Шайба | 36 |
| 24 | J950018 | Гайка | 18 |
| 25 | J921855 | Болт | 18 |
| 27 | 3111564 | Угол | 1 |
| 28 | 3111563 | Угол | 1 |
| 31 | J921855 | Болт | 8 |
| 32 | J950018 | Гайка | 8 |
| 33 | J222018 | Шайба | 16 |
| 35 | 4678078 | Угол | 1 |
| 36 | 4678077 | Угол | 1 |
| 37 | J921855 | Болт | 6 |
| 38 | J950018 | Гайка | 6 |
| 39 | J222018 | Шайба | 12 |
| 41 | 9284768 | Боковой пластина (1) | 1 |
| 42 | 9284769 | Боковой пластина (2) | 1 |
| 43 | J921855 | Болт | 6 |
| 44 | J950018 | Гайка | 6 |
| 45 | J222018 | Шайба | 12 |
| 51 | 9284758 | Экран (передний) | 1 |
| 53 | 8111695 | Трубка | 1 |
| 54 | J921855 | Болт | 8 |
| 55 | J950018 | Гайка | 8 |
| 56 | J222018 | Шайба | 16 |
| 91 | 9769117 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
