Экран дривинг устройство — HITACHI VR516FS

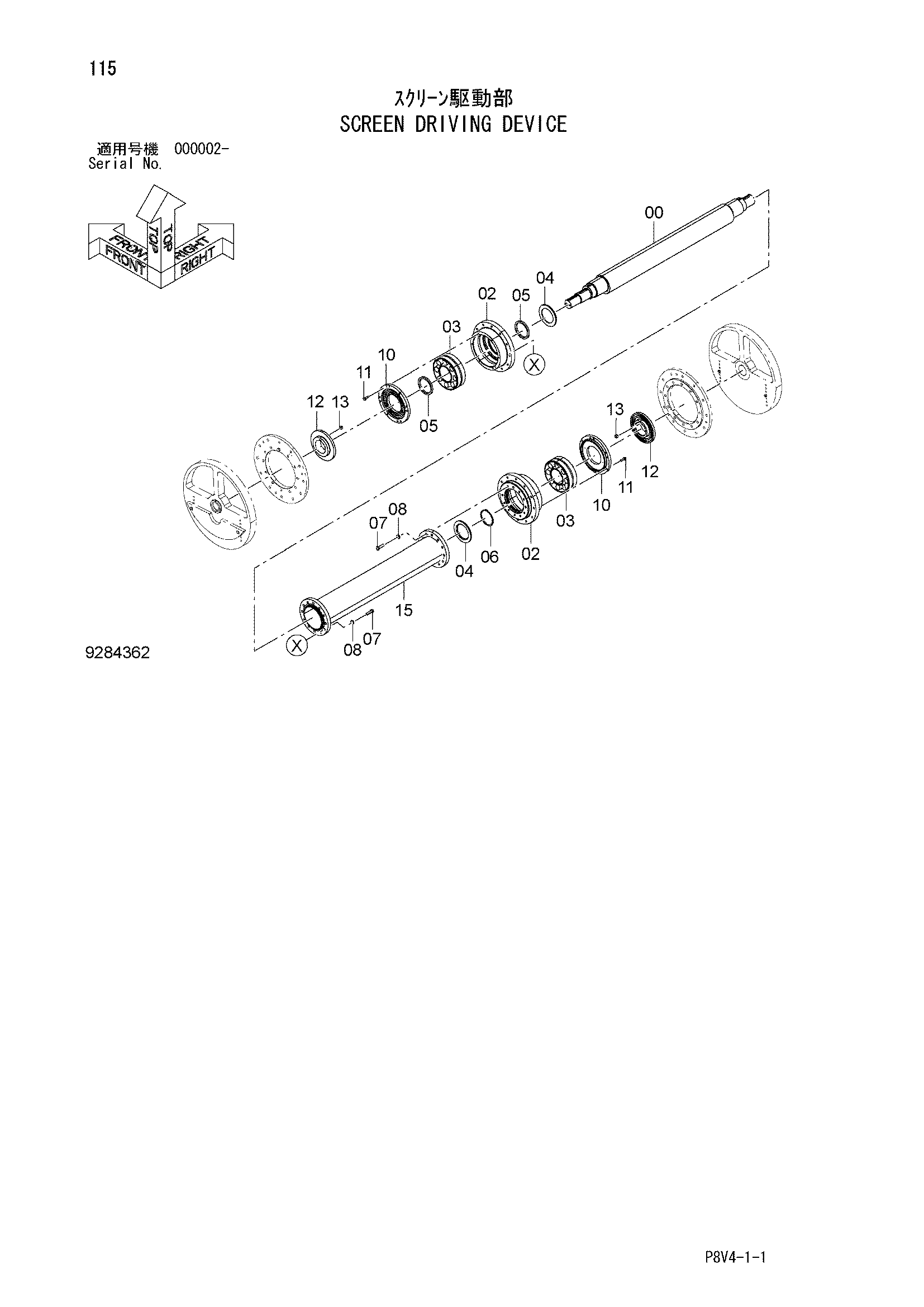

Заводская схема «Экран дривинг устройство» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2054822 | Вал | 1 |
| 02 | 2054823 | Держатель | 2 |
| 03 | 4677015 | Подшипник. спх.рол. | 2 |
| 04 | 4677427 | Проставка | 2 |
| 05 | 4677428 | Втулка | 2 |
| 06 | 4511549 | Стопорное кольцо | 1 |
| 07 | J921660 | Болт | 24 |
| 08 | J222016 | Шайба | 24 |
| 10 | 3111414 | Пластина | 2 |
| 11 | J271245 | Болт с шайбой | 12 |
| 11A | J901245 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 3111415 | Пластина | 2 |
| 13 | 4677429 | Шпонка | 2 |
| 15 | 8112148 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
