Рама (финес конвейер)(1-2) — HITACHI VR516FS

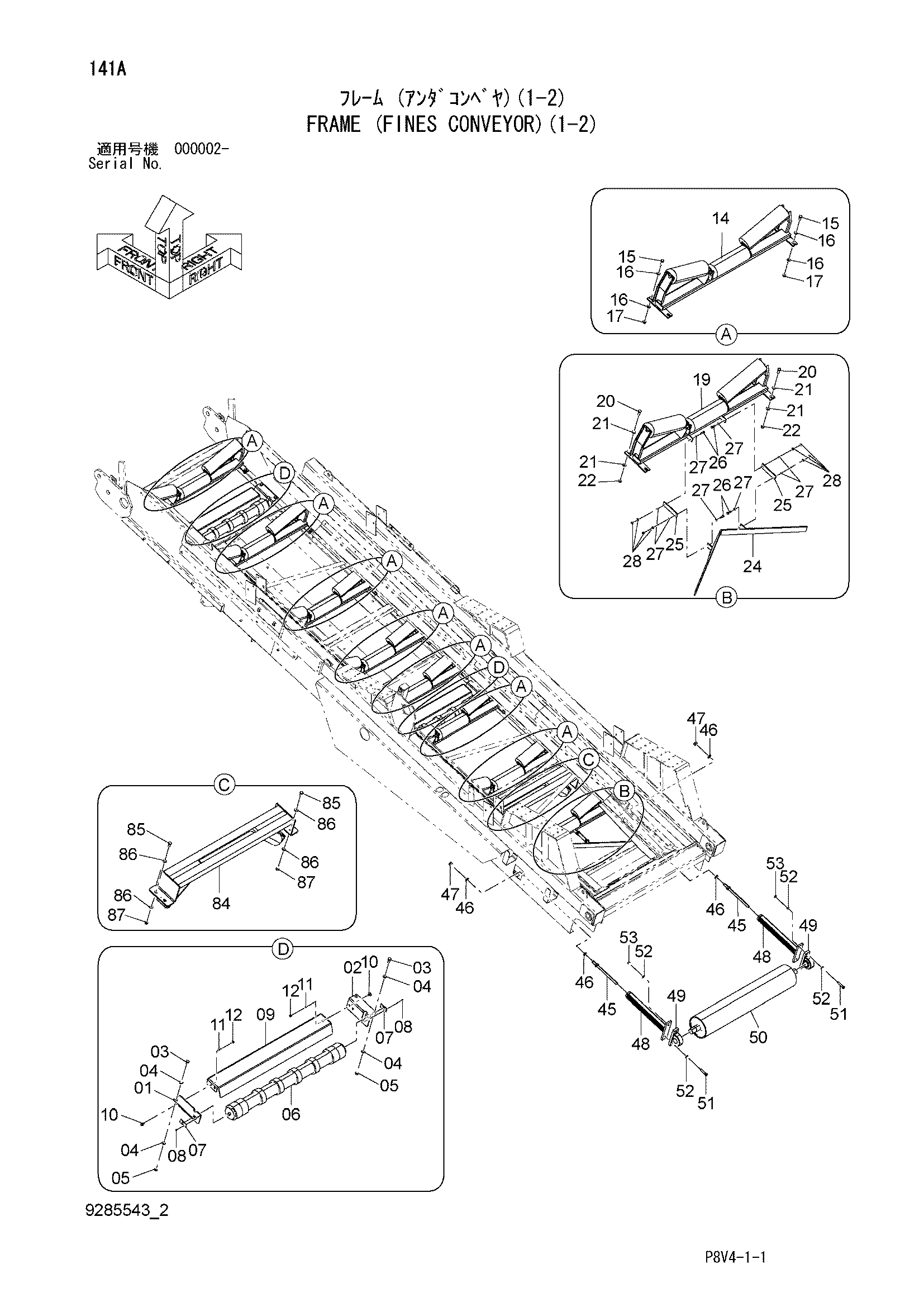

Заводская схема «Рама (финес конвейер)(1-2)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3111729 | Пластина | 2 |
| 02 | 3111730 | Пластина | 2 |
| 03 | J921645 | Болт | 8 |
| 04 | J222016 | Шайба | 16 |
| 05 | J950016 | Гайка | 8 |
| 06 | 4678100 | Ролик | 2 |
| 07 | 4678600 | Пластина | 4 |
| 08 | J260612 | Болт с шайбой | 8 |
| 08A | J900612 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 09 | 3111654 | Защитный кожух | 2 |
| 10 | J281030 | Болт с шайбой | 8 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | A590110 | Плоская шайба | 8 |
| 12 | J950010 | Гайка | 8 |
| 14 | 9286047 | Каток (1) | 7 |
| 15 | J921645 | Болт | 28 |
| 16 | J222016 | Шайба | 56 |
| 17 | J950016 | Гайка | 28 |
| 19 | 9286496 | Каток (2) | 1 |
| 20 | J921645 | Болт | 4 |
| 21 | J222016 | Шайба | 8 |
| 22 | J950016 | Гайка | 4 |
| 24 | 8116304 | Отвал | 1 |
| 25 | 4652608 | Тяга | 2 |
| 26 | J901035 | Болт | 4 |
| 27 | A590110 | Плоская шайба | 8 |
| 28 | J950010 | Гайка | 8 |
| 45 | 9768865 | Болт регулировочный | 2 |
| 46 | A590124 | Плоская шайба | 4 |
| 47 | J950024 | Гайка | 2 |
| 48 | 8111932 | Механизм натяжения | 2 |
| 49 | 4677975 | Подшипник. блок | 2 |
| 49A | 4678363 | Подшипник | 1 |
| 49B | 4678561 | Корпус | 1 |
| 49C | 4645586 | Установочный винт | 2 |
| 50 | 8111885 | Шкив таил | 1 |
| 51 | J921680 | Болт | 4 |
| 52 | J222016 | Шайба | 8 |
| 53 | J950016 | Гайка | 4 |
| 84 | 9287127 | Обратный направляющее колесо | 1 |
| 85 | J921645 | Болт | 4 |
| 86 | J222016 | Шайба | 8 |
| 87 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
