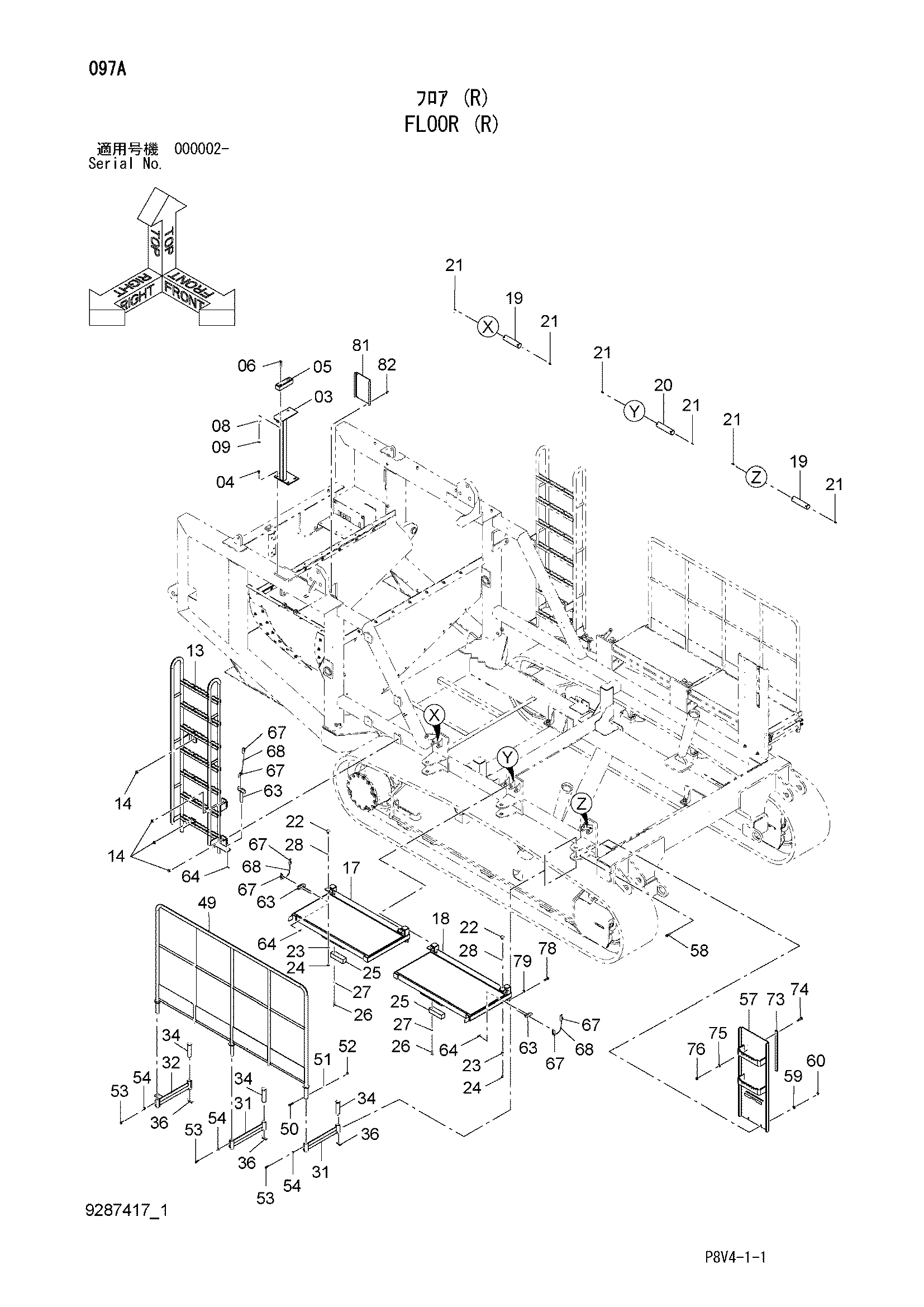

Пол (правый) — HITACHI VR516FS

Заводская схема «Пол (правый)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	8111644	Опора	1
04	J281030	Болт с шайбой	4
04A	J901030	Болт	1
04B	4486055	Шайба	1
05	4677943	Амортизатор	1
06	J281060	Болт с шайбой	2
06A	J901060	Болт	1
06B	4486055	Шайба	1
08	J217083	Шайба	2
09	J950010	Гайка	2
13	7054181	Лестница	1
14	J281225	Болт с шайбой	4
14A	J901225	Болт	1
14B	4249324	Шайба	1
17	6026099	Пол (A)	1
18	6026116	Пол (B)	1
19	4677938	Палец	2
20	4677933	Палец	1
21	A765050	Шплинт	6
22	4294508	Ограничитель	4
23	A590110	Плоская шайба	4
24	J950010	Гайка	4
25	4682134	Амортизатор	2
26	J781050	Болт с внутренним шестигранником	4
27	A590110	Плоская шайба	4
28	J222010	Шайба	4
31	8112332	Кронштейн	2
32	8112334	Кронштейн	1
34	4680155	Палец	3
36	4106660	Стопорный палец	3
49	7054323	Поручень	1
50	J921050	Болт	3
51	A590110	Плоская шайба	3
52	J950010	Гайка	3
53	J921040	Болт	6
54	J950010	Гайка	6
57	7054354	Ступень	1
58	J271250	Болт с шайбой	2
58A	J901250	Болт	1
58B	J222012	Шайба	1
59	449490	Плоская шайба	2
60	J950012	Гайка	2
63	9768851	Палец	3
64	4077248	Стопорный палец	3
67	4677797	Крюк	6
68	4641711	Провод	3
73	4694911	Пластина	1
74	M470625	Винт	4
75	A590106	Плоская шайба	4
76	M500605	Гайка	4
78	M261250	Болт	4
79	J950012	Гайка	4
81	4695470	Крышка	1
82	J271025	Болт с шайбой	4
82A	J901025	Болт	1
82B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
