Рама (финес конвейер)(2-1) — HITACHI VR516FS

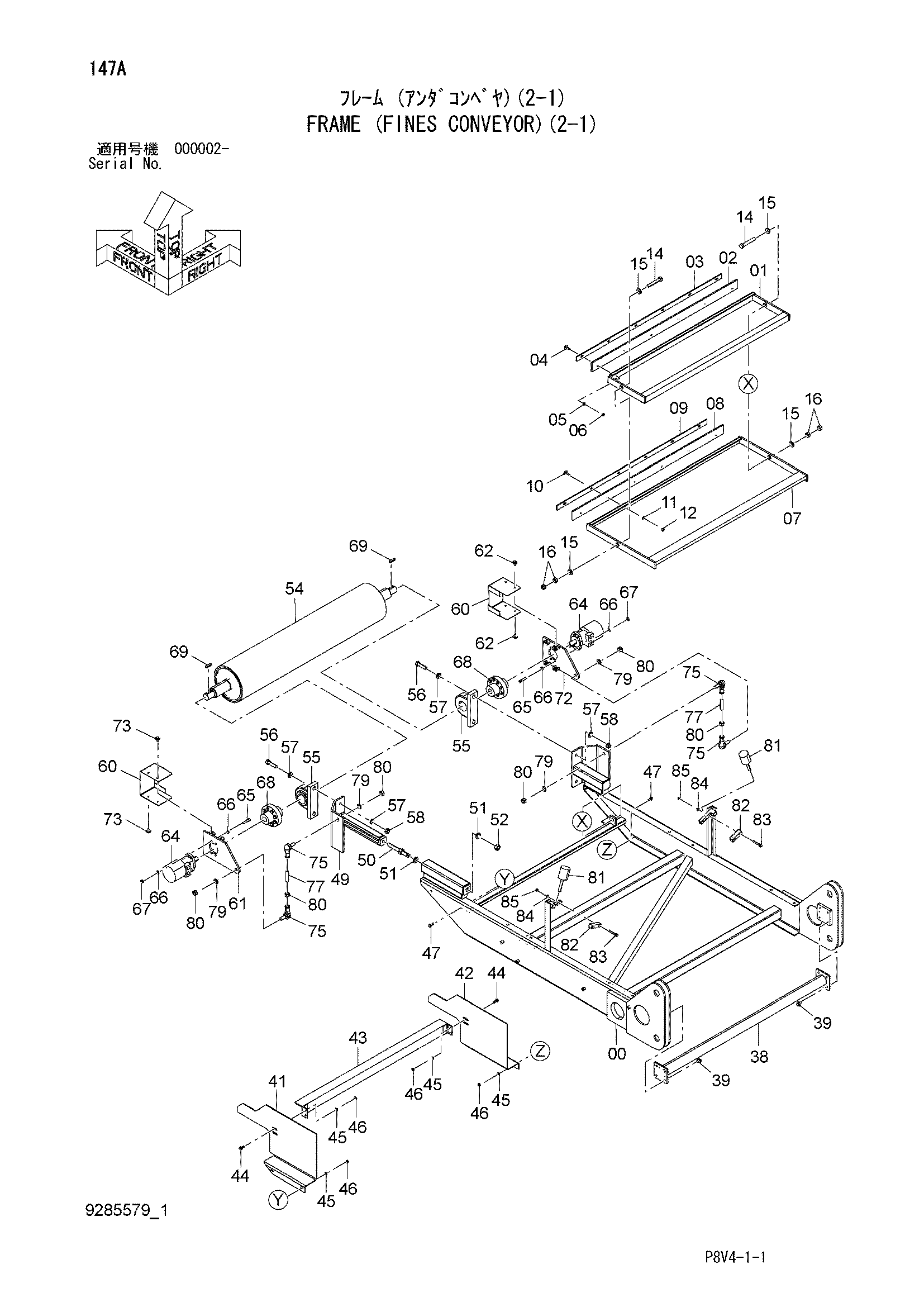

Заводская схема «Рама (финес конвейер)(2-1)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026013 | Рама | 1 |
| 01 | 8111950 | Скрапер | 1 |
| 02 | 4681485 | Скрапер | 1 |
| 03 | 4678512 | Пластина | 1 |
| 04 | J281040 | Болт с шайбой | 6 |
| 04A | J901040 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | A590110 | Плоская шайба | 6 |
| 06 | J950010 | Гайка | 6 |
| 07 | 8111951 | Скрапер | 1 |
| 08 | 4681484 | Скрапер | 1 |
| 09 | 4678669 | Пластина | 1 |
| 10 | J281040 | Болт с шайбой | 6 |
| 10A | J901040 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | A590110 | Плоская шайба | 6 |
| 12 | J950010 | Гайка | 6 |
| 14 | J922004 | Болт | 2 |
| 15 | J222020 | Шайба | 4 |
| 16 | J950020 | Гайка | 4 |
| 38 | 8111881 | Стойка | 1 |
| 39 | J271225 | Болт с шайбой | 8 |
| 39A | J901225 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 41 | 3111666 | Пластина | 1 |
| 42 | 3111667 | Пластина | 1 |
| 43 | 8111922 | Стойка | 1 |
| 44 | J271030 | Болт с шайбой | 4 |
| 44A | J901030 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | A590110 | Плоская шайба | 8 |
| 46 | J950010 | Гайка | 8 |
| 47 | J271035 | Болт с шайбой | 4 |
| 47A | J901035 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 8111920 | Механизм натяжения | 1 |
| 50 | 9768826 | Болт регулировочный | 1 |
| 51 | A590124 | Плоская шайба | 2 |
| 52 | J950024 | Гайка | 1 |
| 54 | 8111886 | Шкив привод | 1 |
| 55 | 4677953 | Подшипник. блок | 2 |
| 56 | J922080 | Болт | 4 |
| 57 | J222020 | Шайба | 8 |
| 58 | J950020 | Гайка | 4 |
| 60 | 8112040 | Крышка | 2 |
| 61 | 8116321 | Базовый гидромотор | 1 |
| 62 | J281025 | Болт с шайбой | 4 |
| 62A | J901025 | Болт | 1 |
| 62B | 4486055 | Шайба | 1 |
| 64 | 4678535 | Гидромотор | 2 |
| 65 | J781255 | Болт с внутренним шестигранником | 8 |
| 66 | J222012 | Шайба | 16 |
| 67 | J950012 | Гайка | 8 |
| 68 | 4678740 | Муфта фланец | 2 |
| 69 | 94-2307 | Шпонка | 2 |
| 72 | 8116320 | Базовый гидромотор | 1 |
| 73 | J281025 | Болт с шайбой | 4 |
| 73A | J901025 | Болт | 1 |
| 73B | 4486055 | Шайба | 1 |
| 75 | 4667294 | Шарнир | 4 |
| 77 | 4677995 | Шток винт | 2 |
| 79 | A590120 | Плоская шайба | 4 |
| 80 | J952020 | Гайка | 6 |
| 81 | 4679132 | Ролик | 2 |
| 82 | 3111541 | Блок | 2 |
| 83 | J271080 | Болт с шайбой | 4 |
| 83A | J901080 | Болт | 1 |
| 83B | J222010 | Шайба | 1 |
| 84 | A590110 | Плоская шайба | 4 |
| 85 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
