Над конвейер (2) — HITACHI VR516FS

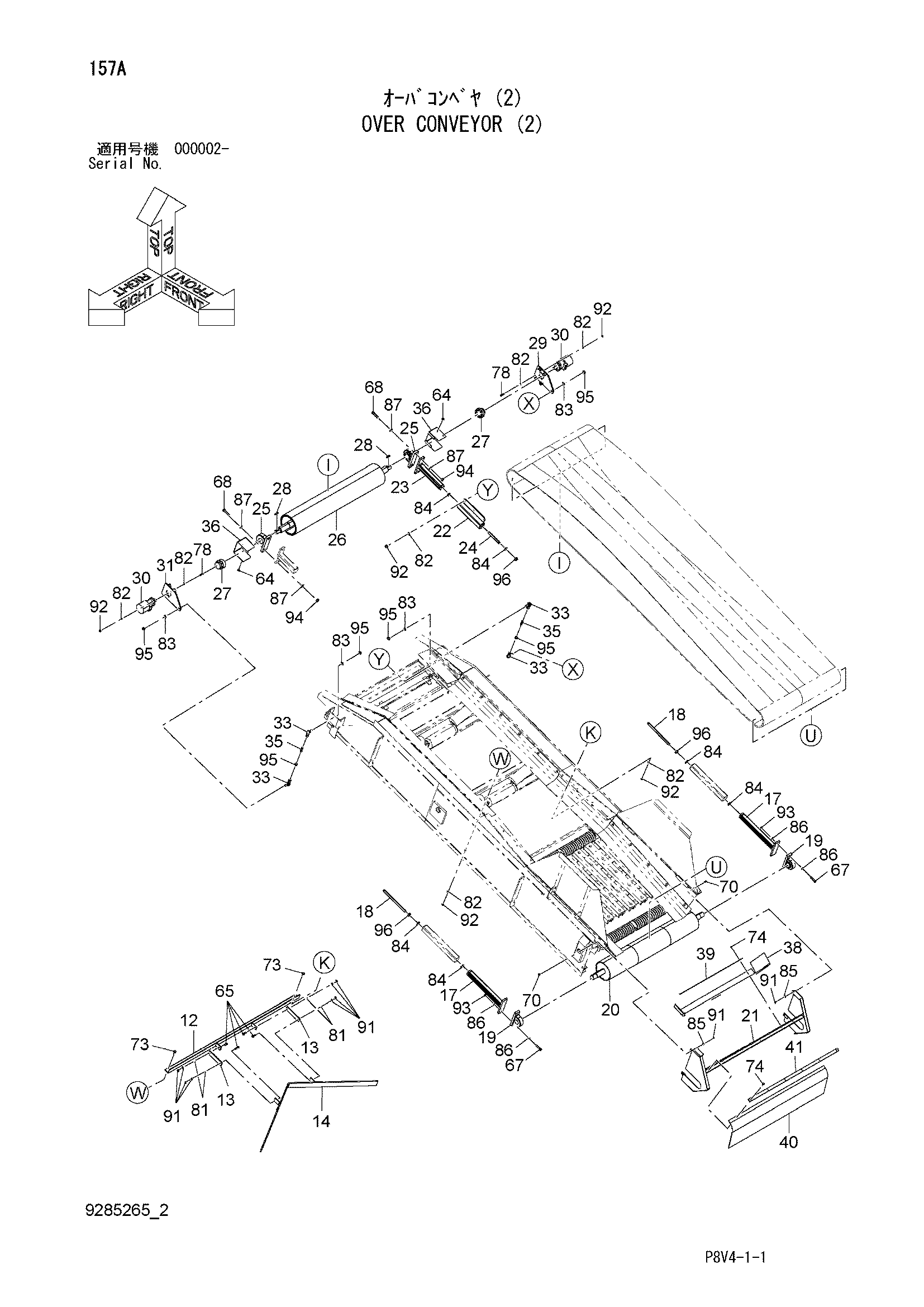

Заводская схема «Над конвейер (2)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 8116303 | Опора | 1 |
| 13 | 4652608 | Тяга | 2 |
| 14 | 8116305 | Отвал | 1 |
| 17 | 8111663 | Механизм натяжения таил | 2 |
| 18 | 9768865 | Болт регулировочный | 2 |
| 19 | 4677975 | Подшипник. блок | 2 |
| 19A | 4678363 | Подшипник | 1 |
| 19B | 4678561 | Корпус | 1 |
| 19C | 4645586 | Установочный винт | 2 |
| 20 | 8111683 | Шкив таил | 1 |
| 21 | 7053964 | Крышка | 1 |
| 22 | 8111664 | Держатель | 1 |
| 23 | 8111665 | Механизм натяжения | 1 |
| 24 | 9768826 | Болт регулировочный | 1 |
| 25 | 4677953 | Подшипник. блок | 2 |
| 25A | 4697405 | Подшипник | 1 |
| 25B | 4697406 | Корпус | 1 |
| 25C | 4645586 | Установочный винт | 2 |
| 26 | 7053966 | Шкив привод | 1 |
| 27 | 4678740 | Муфта фланец | 2 |
| 28 | 94-2307 | Шпонка | 2 |
| 29 | 8116329 | Базовый гидромотор(правый) | 1 |
| 30 | 4678536 | Гидромотор | 2 |
| 31 | 8116330 | Базовый гидромотор(левый) | 1 |
| 33 | 4667294 | Шарнир | 4 |
| 35 | 4677995 | Шток винт | 2 |
| 36 | 8112040 | Крышка | 2 |
| 38 | 3111538 | Резиновая прокладка | 1 |
| 39 | 4678004 | Пластина | 1 |
| 40 | 4678005 | Резиновая прокладка | 1 |
| 41 | 4678006 | Пластина | 1 |
| 64 | J281025 | Болт с шайбой | 8 |
| 64A | J901025 | Болт | 1 |
| 64B | 4486055 | Шайба | 1 |
| 65 | J271035 | Болт с шайбой | 4 |
| 65A | J901035 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 67 | J921680 | Болт | 4 |
| 68 | J922090 | Болт | 4 |
| 70 | J271030 | Болт с шайбой | 4 |
| 70A | J901030 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 73 | J271235 | Болт с шайбой | 2 |
| 73A | J901235 | Болт | 1 |
| 73B | J222012 | Шайба | 1 |
| 74 | J271240 | Болт с шайбой | 11 |
| 74A | J901240 | Болт | 1 |
| 74B | J222012 | Шайба | 1 |
| 78 | J781255 | Болт с внутренним шестигранником | 8 |
| 81 | A590110 | Плоская шайба | 4 |
| 82 | A590112 | Плоская шайба | 23 |
| 83 | A590120 | Плоская шайба | 4 |
| 84 | J222024 | Шайба | 6 |
| 85 | J217083 | Шайба | 4 |
| 86 | J222016 | Шайба | 8 |
| 87 | J222020 | Шайба | 8 |
| 91 | J950010 | Гайка | 12 |
| 92 | J950012 | Гайка | 15 |
| 93 | J950016 | Гайка | 4 |
| 94 | J950020 | Гайка | 4 |
| 95 | J952020 | Гайка | 6 |
| 96 | J950024 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
