013: Масляный поддон и щуп уровня масла — HITACHI VR516FS

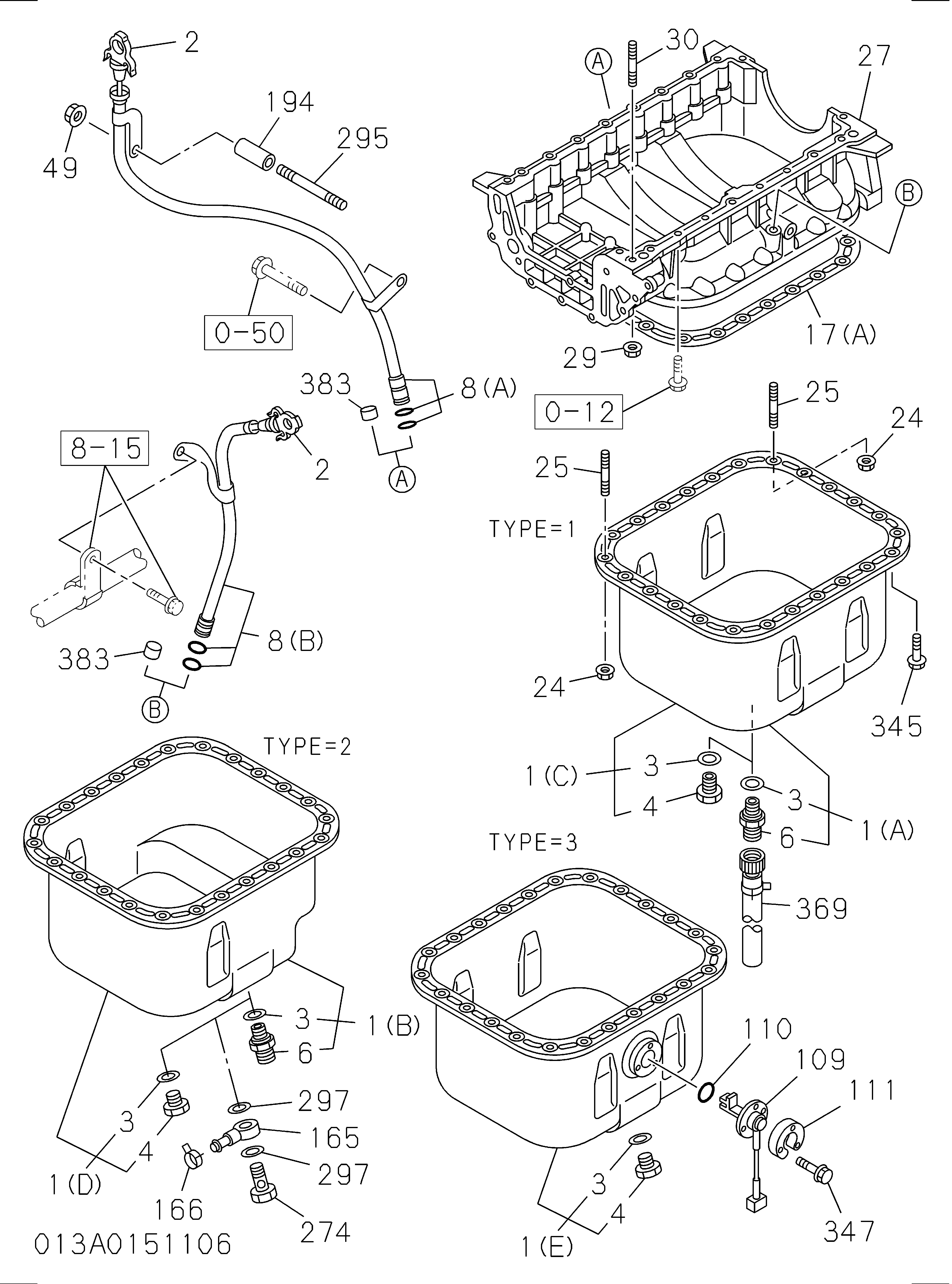

Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8980387651 | Поддон в сборе масляный | 1 |
| 002 | 8980388661 | Указатель масляный уровень | 1 |
| 003 | 1096300900 | Прокладка дренажный пробка | 1 |
| 006 | 1096801060 | Пробка масляный дренажный | 1 |
| 008(A) | 8980195133 | Трубка направляющая, масляный указатель уровня | 1 |
| 017(A) | 8980195052 | Прокладка масляный поддон | 1 |
| 024 | 0911802080 | Гайка масляный поддон | 2 |
| 025 | 0410108160 | Шпилька масляный поддон | 2 |
| 027 | 8980148246 | Кранккасе | 1 |
| 029 | 0911802080 | Гайка кранккасе | 1 |
| 030 | 0410108400 | Шпилька кранккасе | 1 |
| 049 | 0911802100 | Гайка направляющая трубка | 1 |
| 194 | 8973050810 | Проставка направляющая трубка | 1 |
| 295 | 0440110700 | Шпилька направляющая трубка | 1 |
| 345 | 0280508160 | Болт масляный поддон | 22 |
| 369 | 8973880231 | Драинер масляный | 1 |
| 383 | 5111290030 | Чашка сеалинг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
