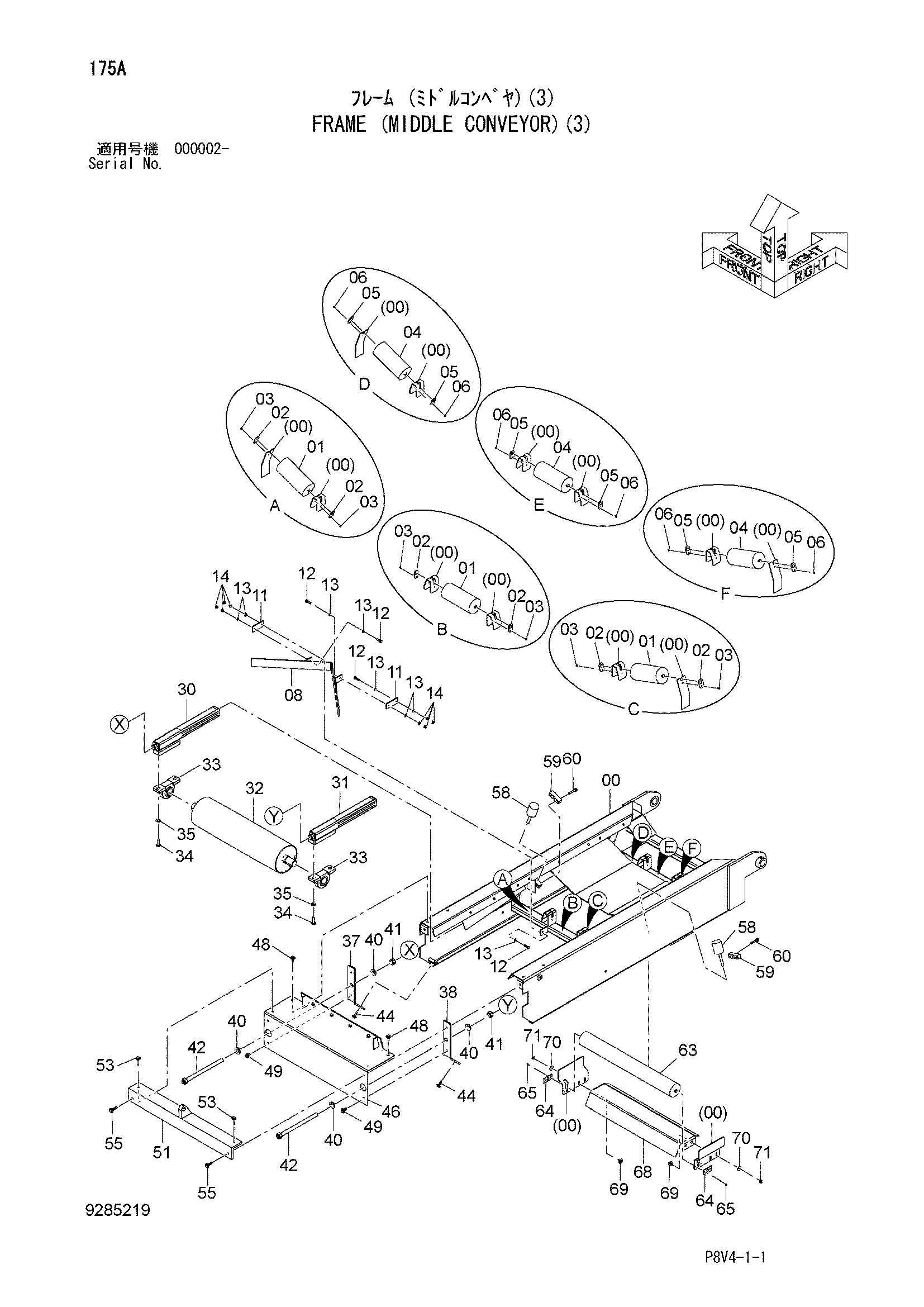

Рама (средний конвейер)(3) — HITACHI VR516FS
Заводская схема «Рама (средний конвейер)(3)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025986 | Рама | 1 |
| 01 | 4679136 | Ролик | 3 |
| 02 | 4679441 | Пластина | 6 |
| 03 | J260610 | Болт с шайбой | 6 |
| 03A | J900610 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 04 | 4679136 | Ролик | 3 |
| 05 | 4679441 | Пластина | 6 |
| 06 | J260610 | Болт с шайбой | 6 |
| 06A | J900610 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 08 | 8070474 | Отвал | 1 |
| 11 | 4694266 | Тяга | 2 |
| 12 | J901035 | Болт | 4 |
| 13 | A590110 | Плоская шайба | 8 |
| 14 | J950010 | Гайка | 8 |
| 30 | 8111762 | Механизм натяжения | 1 |
| 31 | 8111761 | Механизм натяжения | 1 |
| 32 | 8111765 | Шкив таил | 1 |
| 33 | 4679404 | Подшипник. блок | 2 |
| 33A | 4665519 | Подшипник | 1 |
| 33B | 4697410 | Корпус | 1 |
| 33C | 4645588 | Установочный винт | 2 |
| 34 | J921645 | Болт | 4 |
| 35 | J222016 | Шайба | 4 |
| 37 | 8112806 | Кронштейн | 1 |
| 38 | 8112805 | Кронштейн | 1 |
| 40 | J222024 | Шайба | 4 |
| 41 | J950024 | Гайка | 2 |
| 42 | 9768835 | Болт регулировочный | 2 |
| 44 | J281035 | Болт с шайбой | 2 |
| 44A | J901035 | Болт | 1 |
| 44B | 4486055 | Шайба | 1 |
| 46 | 8111767 | Кронштейн | 1 |
| 48 | J281030 | Болт с шайбой | 2 |
| 48A | J901030 | Болт | 1 |
| 48B | 4486055 | Шайба | 1 |
| 49 | J281035 | Болт с шайбой | 2 |
| 49A | J901035 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
| 51 | 8111760 | Кронштейн | 1 |
| 53 | J281055 | Болт с шайбой | 2 |
| 53A | J901055 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 55 | J281055 | Болт с шайбой | 2 |
| 55A | J901055 | Болт | 1 |
| 55B | 4486055 | Шайба | 1 |
| 58 | 4679132 | Ролик | 2 |
| 59 | 3111541 | Блок | 2 |
| 60 | J271065 | Болт с шайбой | 4 |
| 60A | J901065 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 63 | 4679135 | Ролик | 1 |
| 64 | 4678181 | Пластина | 2 |
| 65 | J260610 | Болт с шайбой | 4 |
| 65A | J900610 | Болт | 1 |
| 65B | A590106 | Плоская шайба | 1 |
| 68 | 3111650 | Защитный кожух | 1 |
| 69 | J281025 | Болт с шайбой | 4 |
| 69A | J901025 | Болт | 1 |
| 69B | 4486055 | Шайба | 1 |
| 70 | J217083 | Шайба | 4 |
| 71 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
