Гидрораспределитель (1 секция) — HITACHI VR516FS

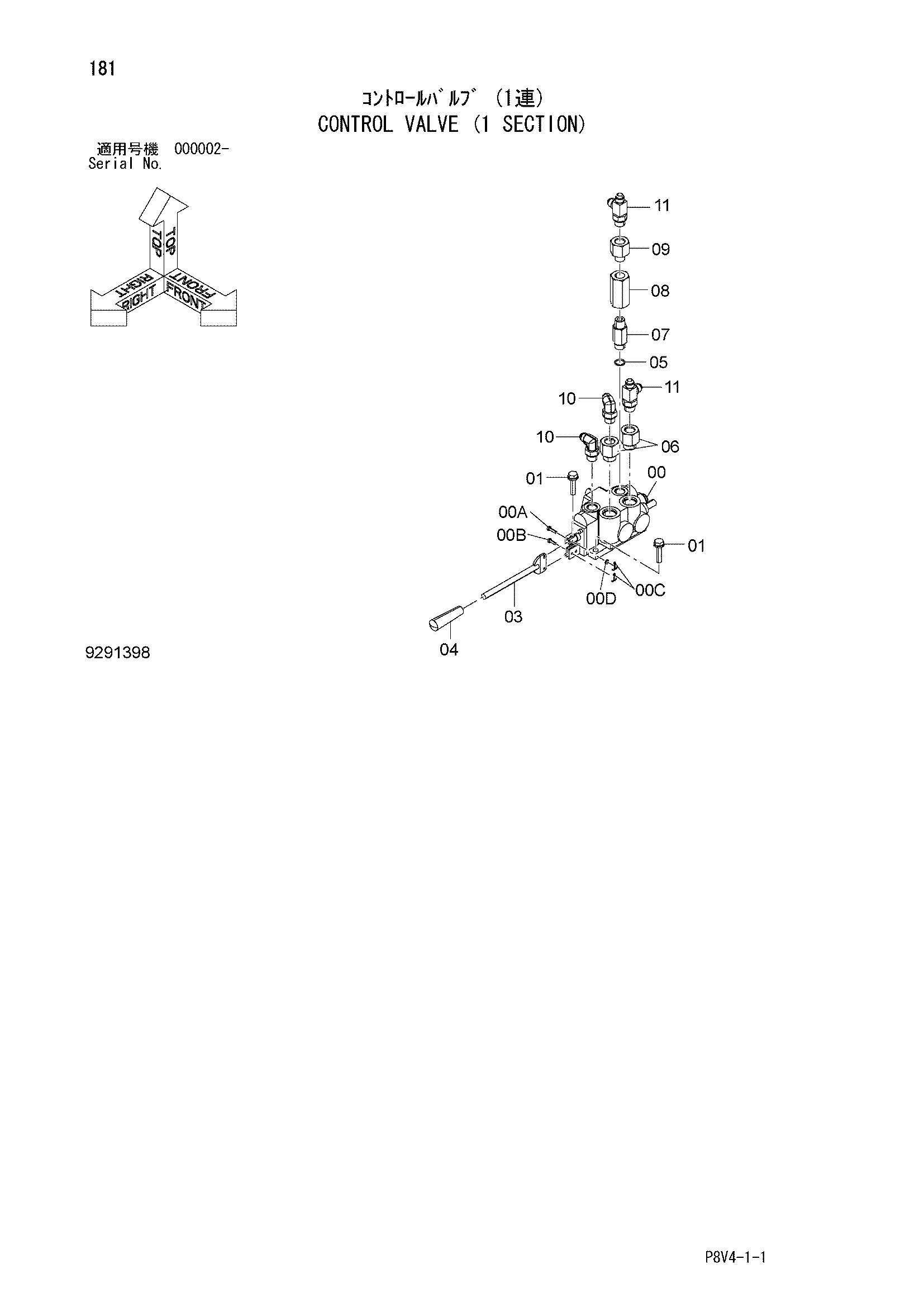

Заводская схема «Гидрораспределитель (1 секция)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4679114 | Гидрораспределитель | 1 |
| 00A | 4700431 | Клевике палец | 1 |
| 00B | 4700433 | Клевике палец | 1 |
| 00C | 4022695 | Стопорный палец | 2 |
| 00D | A591050 | Плаин шайба | 1 |
| 01 | J271045 | Болт с шайбой | 4 |
| 01A | J901045 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8112412 | Рычаг | 1 |
| 04 | 4381064 | Рукоятка | 1 |
| 05 | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4263450 | Переходник S | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4199332 | Адаптер | 1 |
| 08 | 4163091 | Обратный клапан | 1 |
| 09 | 4370227 | Адаптер | 1 |
| 10 | A852344 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852444 | Тройник | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
