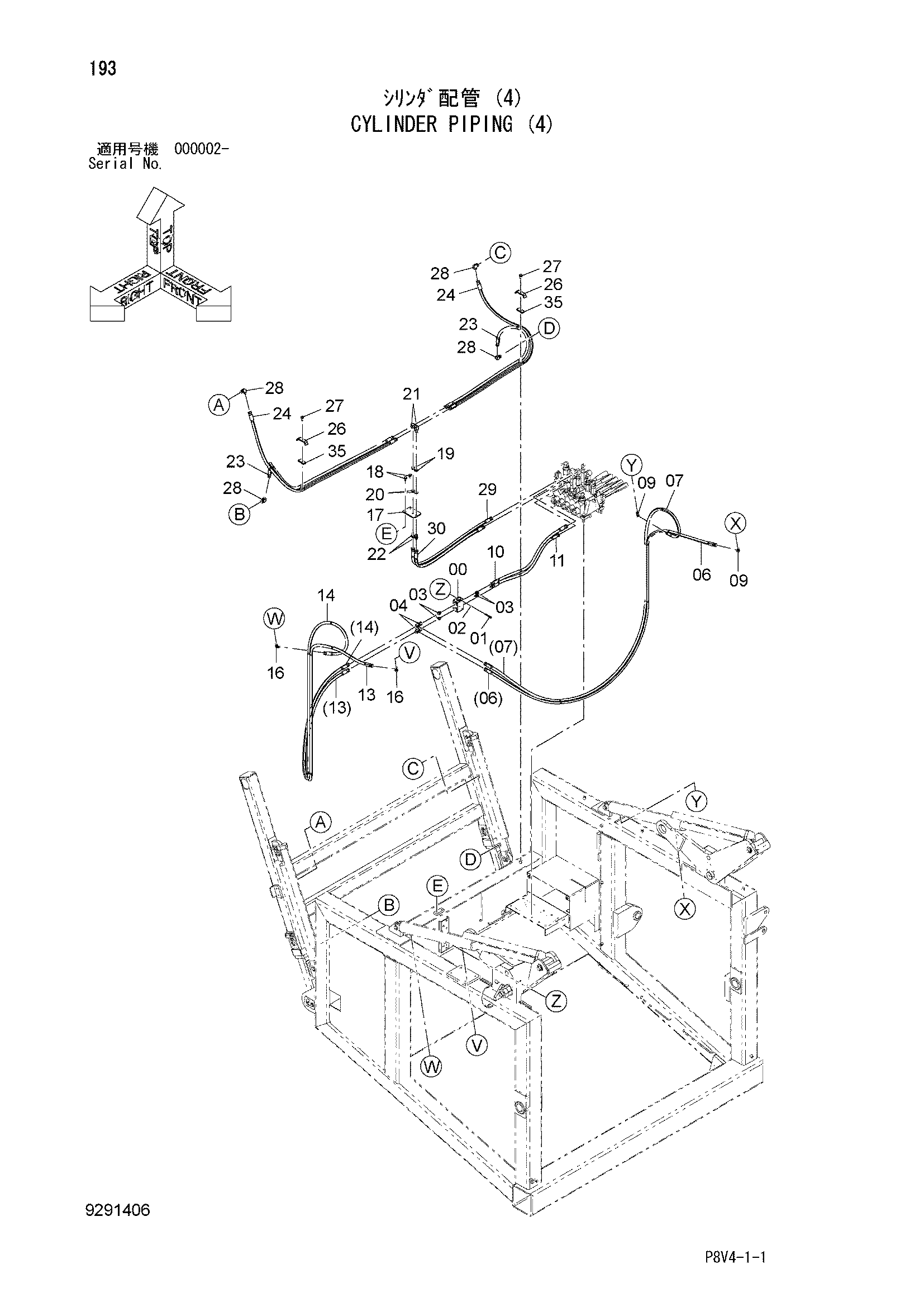

Гидроцилиндр трубопроводы (4) — HITACHI VR516FS
Заводская схема «Гидроцилиндр трубопроводы (4)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454256 | Обратный клапан | 1 |
| 01 | J900665 | Болт | 3 |
| 02 | A590106 | Плоская шайба | 3 |
| 03 | 4215648 | Адаптер | 4 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 06 | 4305248 | Шланг | 1 |
| 07 | 4305247 | Шланг | 1 |
| 09 | 4688277 | Угловой штуцер | 2 |
| 10 | 4241376 | Шланг | 1 |
| 11 | 4305227 | Шланг | 1 |
| 13 | 4305249 | Шланг | 1 |
| 14 | 4305248 | Шланг | 1 |
| 16 | 4688277 | Угловой штуцер | 2 |
| 17 | 4685062 | Пластина | 1 |
| 18 | J271020 | Болт с шайбой | 2 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4202531 | Гайка | 2 |
| 20 | A590114 | Плоская шайба | 2 |
| 21 | 4226236 | Соединительный штуцер | 2 |
| 22 | 4202532 | Адаптер | 2 |
| 23 | 4352737 | Шланг | 2 |
| 24 | 4283730 | Шланг | 2 |
| 26 | 4678380 | Пластина | 2 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4688277 | Угловой штуцер | 4 |
| 29 | 4305229 | Шланг | 1 |
| 30 | 4263041 | Шланг | 1 |
| 32 | 4327294 | Защитный кожух | 7 |
| 33 | 4055312 | Ленточный зажим | 30 |
| 35 | 4691126 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
