Над конвейер (3) — HITACHI VR516FS

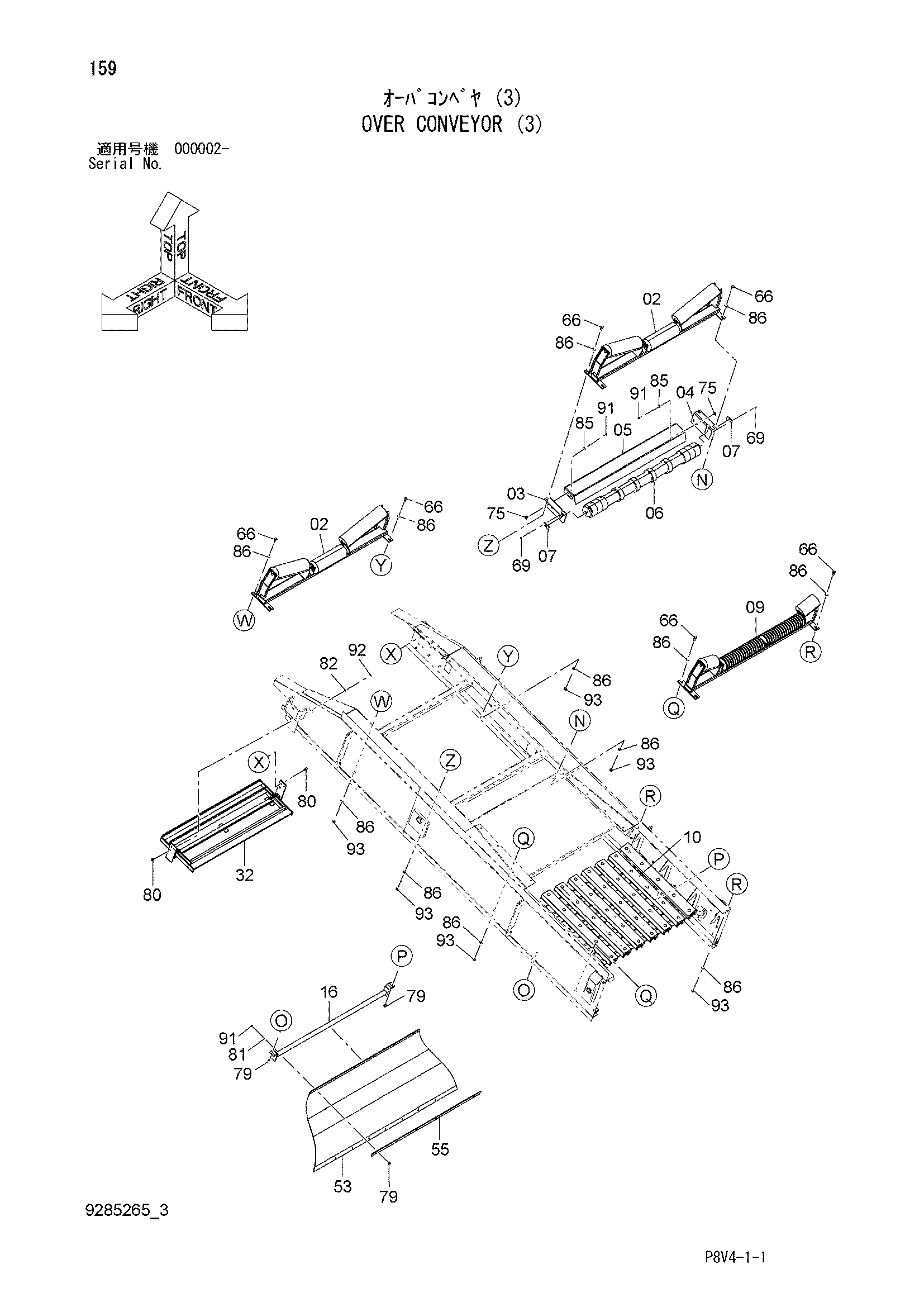

Заводская схема «Над конвейер (3)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9286027 | Каток (3) | 2 |
| 03 | 3111545 | Правый кронштейн | 1 |
| 04 | 3111546 | Левый кронштейн | 1 |
| 05 | 3111547 | Кронштейн | 1 |
| 06 | 4678958 | Ролик | 1 |
| 07 | 4678600 | Пластина | 2 |
| 09 | 9286087 | Каток (4) | 2 |
| 10 | 9284688 | Платформа | 1 |
| 16 | 8111682 | Опора | 1 |
| 32 | 9285263 | Скрапер | 1 |
| 53 | 3111926 | Резиновая прокладка | 1 |
| 55 | 3111583 | Пластина | 1 |
| 66 | J921650 | Болт | 16 |
| 69 | J260610 | Болт с шайбой | 4 |
| 69A | J900610 | Болт | 1 |
| 69B | A590106 | Плоская шайба | 1 |
| 75 | J281030 | Болт с шайбой | 4 |
| 75A | J901030 | Болт | 1 |
| 75B | 4486055 | Шайба | 1 |
| 79 | J281040 | Болт с шайбой | 10 |
| 79A | J901040 | Болт | 1 |
| 79B | 4486055 | Шайба | 1 |
| 80 | J281250 | Болт с шайбой | 5 |
| 80A | J901250 | Болт | 1 |
| 80B | 4249324 | Шайба | 1 |
| 81 | A590110 | Плоская шайба | 6 |
| 82 | A590112 | Плоская шайба | 5 |
| 85 | J217083 | Шайба | 4 |
| 86 | J222016 | Шайба | 32 |
| 91 | J950010 | Гайка | 10 |
| 92 | J950012 | Гайка | 5 |
| 93 | J950016 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
