Электрооборудование (3) — HITACHI VR516FS

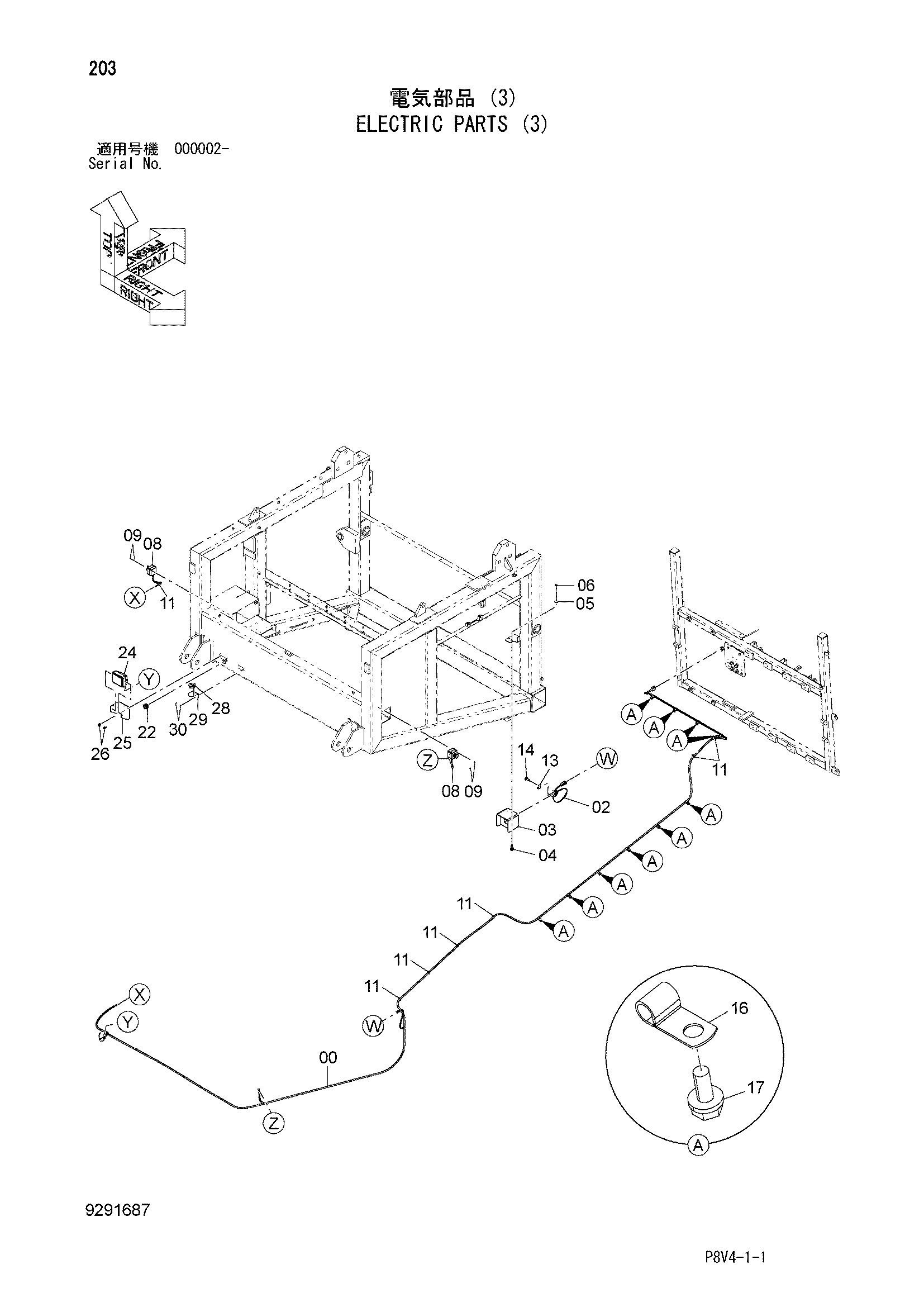

Заводская схема «Электрооборудование (3)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2056224 | Жгут проводов | 1 |
| 02 | 4683575 | Выключатель | 1 |
| 03 | 8112390 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J217083 | Шайба | 2 |
| 06 | J950010 | Гайка | 2 |
| 08 | 4660165 | Выключатель | 2 |
| 09 | J450412 | Винт с шайбой | 4 |
| 11 | 4259220 | Зажим | 7 |
| 13 | 4336875 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4190275 | Зажим | 10 |
| 17 | J271025 | Болт с шайбой | 10 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 4055312 | Ленточный зажим | 20 |
| 22 | 4279257 | Резиновая втулка | 1 |
| 24 | 4274478 | Фара | 1 |
| 24A | 4285646 | Рассеиватель | 1 |
| 24B | 4285647 | Обод | 1 |
| 24C | 4285648 | Лампа | 1 |
| 24D | 4288342 | Прокладка | 1 |
| 24E | J900616 | Болт | 2 |
| 25 | 4692995 | Кронштейн | 1 |
| 26 | J271020 | Болт с шайбой | 2 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 3098289 | Уровень | 1 |
| 28A | A590904 | Пружинная шайба | 3 |
| 28B | M500403 | Гайка | 6 |
| 29 | 3103144 | Кронштейн | 1 |
| 30 | J450512 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
