Управление короб — HITACHI VR516FS

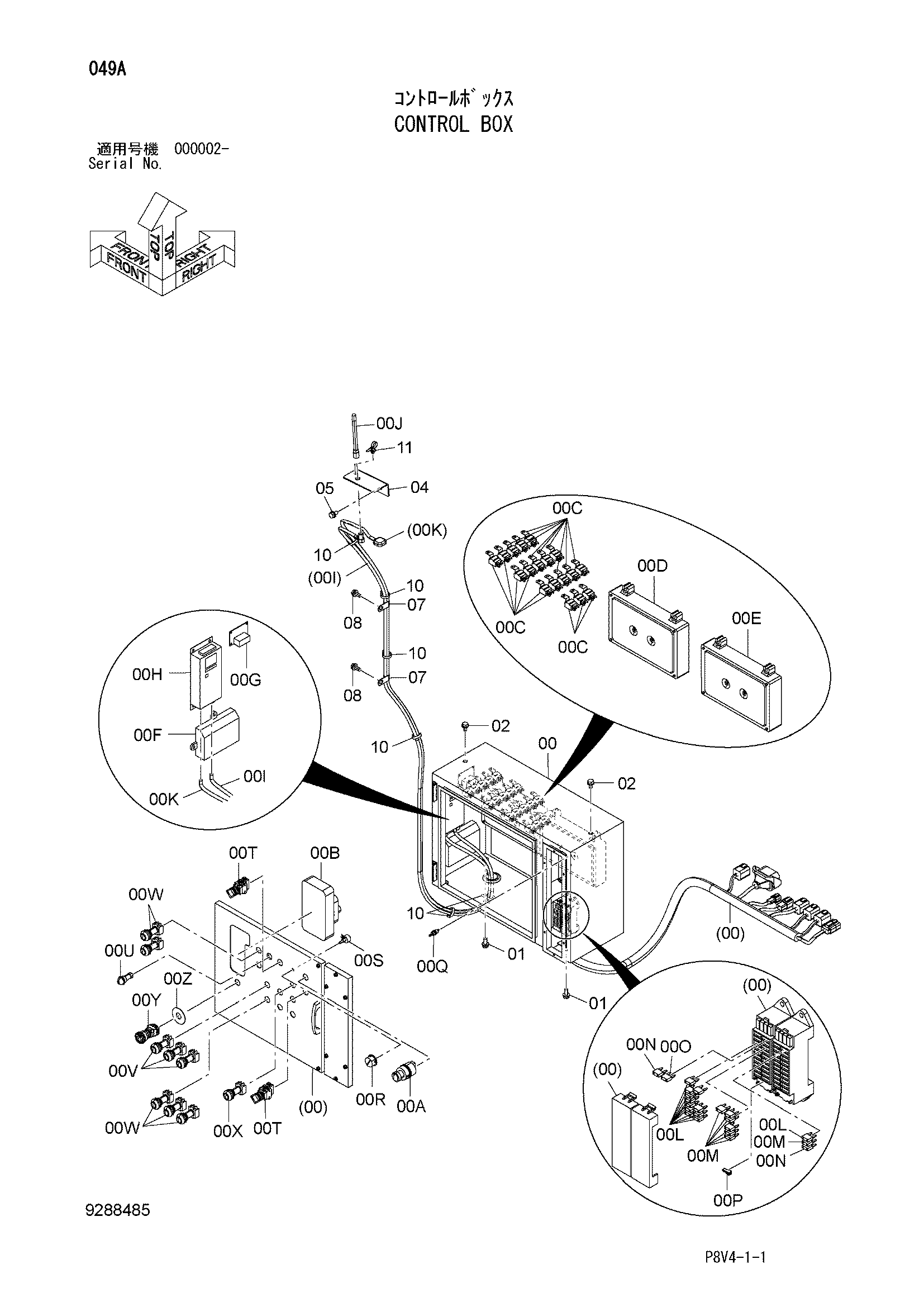

Заводская схема «Управление короб» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9287044 | Короб управление | 1 |
| 00A | 4448303 | Замок зажигания | 1 |
| 00B | 4681779 | Монитор | 1 |
| 00C | 4414207 | Реле | 18 |
| 00D | 9301868 | Блок контроллер | 1 |
| 00E | 9269251 | Блок контроллер | 1 |
| 00F | 4699056 | Контроллер | 1 |
| 00G | 4667125 | Контроллер | 1 |
| 00H | 4635318 | Контроллер | 1 |
| 00I | 4670531 | Трос щиток | 1 |
| 00J | 4643048 | Антенна | 1 |
| 00K | 9258423 | Антенна | 1 |
| 00L | 4428910 | Хусе (5A) | 12 |
| 00M | 4428911 | Хусе (10A) | 7 |
| 00N | 4436736 | Хусе (20A) | 2 |
| 00O | 4639136 | Хусе (30A) | 1 |
| 00P | 4436737 | Пуллер | 1 |
| 00Q | 4698140 | Выключатель тоггле | 1 |
| 00R | 4601247 | Ручка | 1 |
| 00S | 4601259 | Ресистор: вариа. | 1 |
| 00T | 4614797 | Выключатель поворотный | 2 |
| 00U | 4698070 | Фонарь пилотный | 1 |
| 00V | 4675205 | Выключатель пусхбут. | 3 |
| 00W | 4675206 | Выключатель пусхбут. | 5 |
| 00X | 4675207 | Выключатель пусхбут. | 1 |
| 00Y | 4675204 | Выключатель пусхбут. | 1 |
| 00Z | 4647049 | Информационная табличка | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J921020 | Болт | 2 |
| 04 | 4685264 | Кронштейн | 1 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4192018 | Зажим | 2 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4055311 | Ленточный зажим | 10 |
| 11 | 4254600 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
