Вибратор экран (1) — HITACHI VR516FS

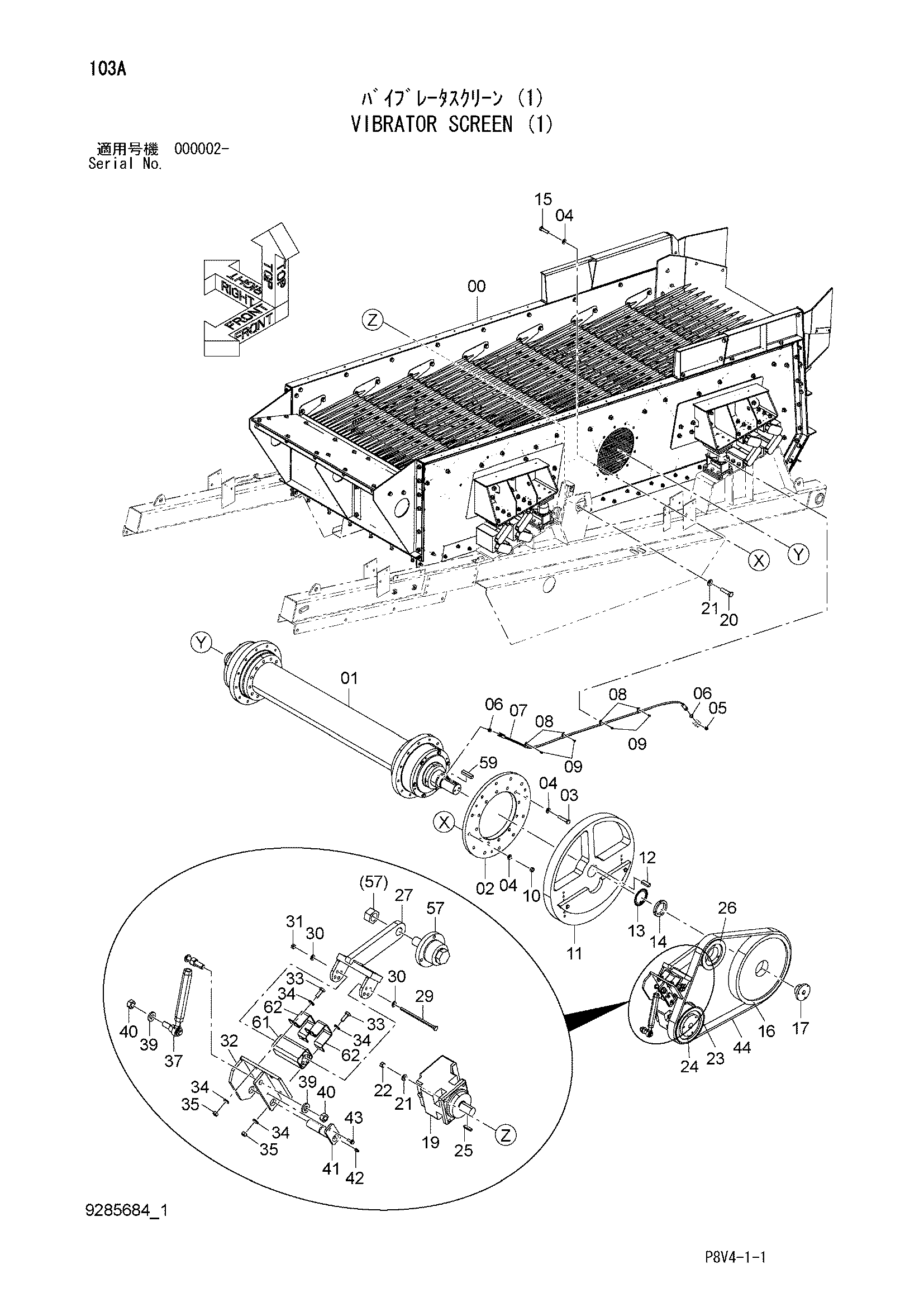

Заводская схема «Вибратор экран (1)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9284757 | Экран короб (1)(2) | 1 |
| 01 | 9284362 | Экран дривеинг устройство | 1 |
| 02 | 3111724 | Держатель | 1 |
| 03 | J921680 | Болт | 12 |
| 04 | J222016 | Шайба | 36 |
| 05 | J75482 | Пресс-маслёнка | 1 |
| 06 | 4154651 | Адаптер | 2 |
| 07 | 4258880 | Нейлоновый шланг | 1 |
| 08 | 4457518 | Зажим | 4 |
| 09 | J260612 | Болт с шайбой | 4 |
| 09A | J900612 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | J950016 | Гайка | 12 |
| 11 | 9285313 | Груз | 1 |
| 12 | 94-2365 | Шпонка | 1 |
| 13 | 454959 | Шайба подшипник. | 1 |
| 14 | 454942 | Гайка подшипник. | 1 |
| 15 | J921660 | Болт | 12 |
| 16 | 4679460 | Шкив | 1 |
| 17 | 4679461 | Втулка | 1 |
| 19 | 4679410 | Гидромотор | 1 |
| 20 | J921250 | Болт | 4 |
| 21 | J222012 | Шайба | 8 |
| 22 | J950012 | Гайка | 4 |
| 23 | 4679462 | Шкив | 1 |
| 24 | 4679463 | Втулка | 1 |
| 25 | 4690879 | Шпонка | 1 |
| 26 | 4679464 | Шкив | 1 |
| 27 | 8111799 | Кронштейн | 1 |
| 29 | 4637806 | Болт | 4 |
| 30 | J222010 | Шайба | 8 |
| 31 | J950010 | Гайка | 4 |
| 32 | 8111797 | Кронштейн | 1 |
| 33 | J921235 | Болт | 4 |
| 34 | J222012 | Шайба | 8 |
| 35 | J950012 | Гайка | 4 |
| 37 | 9285880 | Турнбуккле | 1 |
| 39 | J222020 | Шайба | 2 |
| 40 | J950020 | Гайка | 2 |
| 41 | 8111798 | Палец | 1 |
| 42 | J75481 | Пресс-маслёнка | 1 |
| 43 | J260825 | Болт с шайбой | 1 |
| 43A | J900825 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | 4679466 | Ремень | 1 |
| 57 | 4679465 | Втулка | 1 |
| 59 | 4683492 | Шпонка | 1 |
| 61 | 4691779 | Резиновая подушка | 1 |
| 62 | 4691780 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
