Короб детали — HITACHI VR516FS

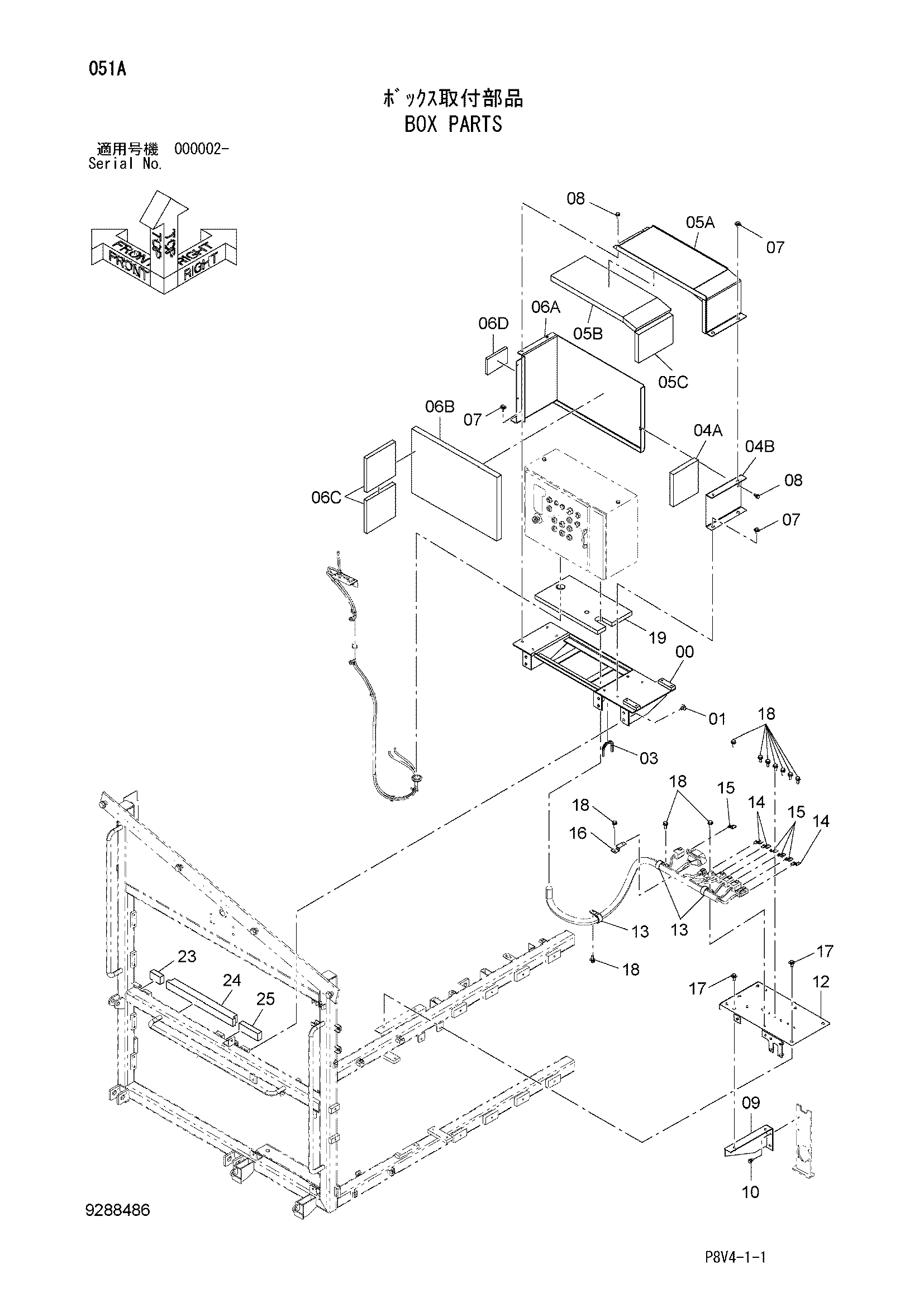

Заводская схема «Короб детали» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051859 | Кронштейн | 1 |
| 01 | J271225 | Болт с шайбой | 6 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4684233 | Манжета резиновый | 1 |
| 04 | 8115725 | Крышка | 1 |
| 04A | 8115724 | Крышка | 1 |
| 04B | 4684232 | Изолятор | 1 |
| 05 | 8115726 | Крышка | 1 |
| 05A | 7055878 | Крышка | 1 |
| 05B | 4684197 | Изолятор | 1 |
| 05C | 4684232 | Изолятор | 1 |
| 06 | 8115727 | Крышка | 1 |
| 06A | 7055879 | Крышка | 1 |
| 06B | 4684231 | Изолятор | 1 |
| 06C | 4684232 | Изолятор | 2 |
| 06D | 4690061 | Изолятор | 1 |
| 07 | J281025 | Болт с шайбой | 6 |
| 07A | J901025 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | J271025 | Болт с шайбой | 3 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 8107119 | Кронштейн | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 7054996 | Кронштейн | 1 |
| 13 | 4190264 | Зажим | 3 |
| 14 | 4670674 | Кронштейн | 3 |
| 15 | 4668577 | Кронштейн | 4 |
| 16 | 4668578 | Кронштейн | 1 |
| 17 | J281025 | Болт с шайбой | 4 |
| 17A | J901025 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 18 | J271025 | Болт с шайбой | 11 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4684542 | Изолятор | 1 |
| 23 | 4692245 | Резиновая прокладка | 1 |
| 24 | 4690065 | Резиновая прокладка | 1 |
| 25 | 4690066 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
