Средний конвейер — HITACHI VR516FS

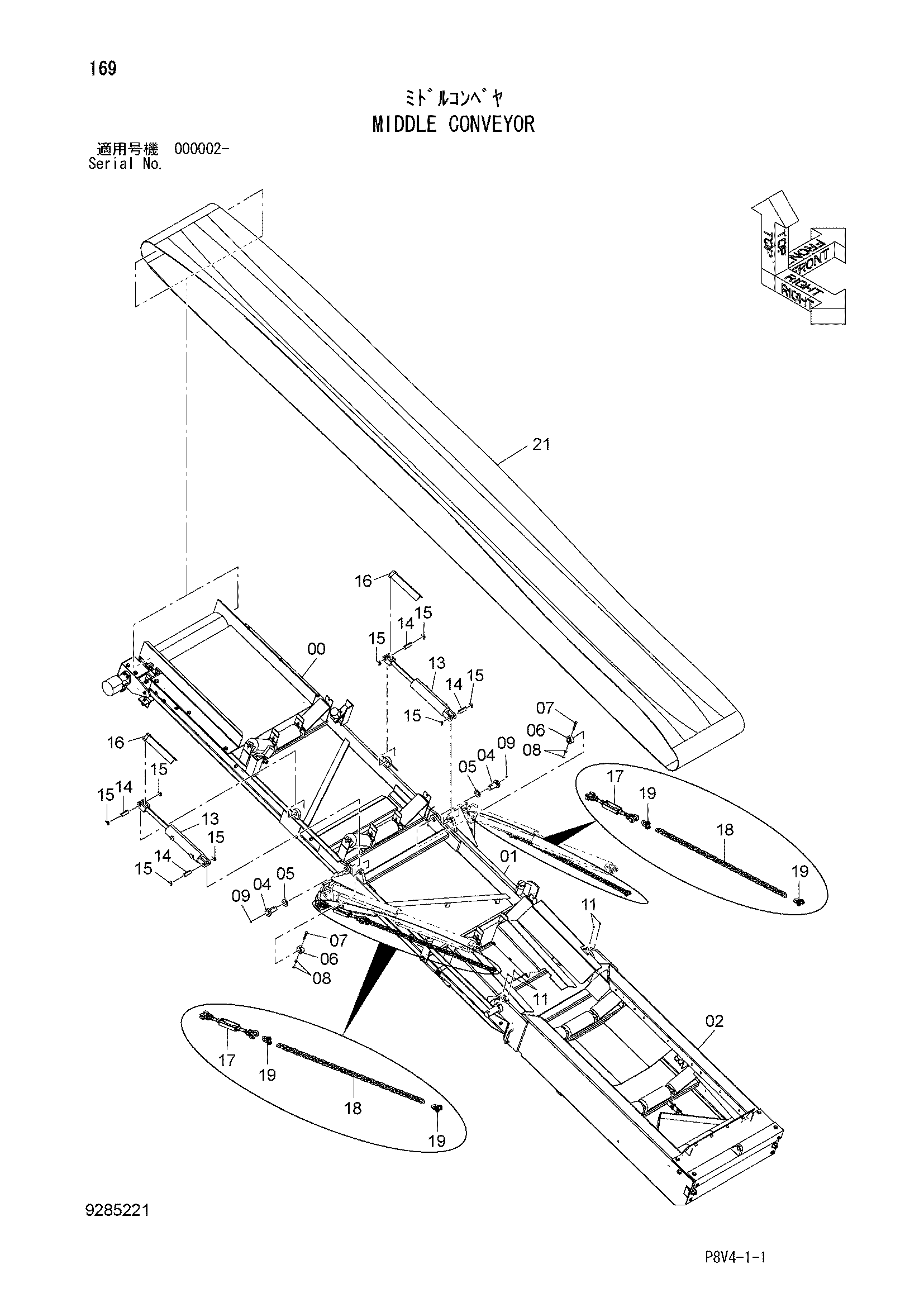

Заводская схема «Средний конвейер» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9285218 | Рама (средний конвейер) | 1 |
| 01 | 9285220 | Рама (средний конвейер) | 1 |
| 02 | 9285219 | Рама (средний конвейер) | 1 |
| 04 | 8111811 | Палец | 2 |
| 05 | 4678394 | Шайба | 2 |
| 06 | 4678393 | Втулка | 2 |
| 07 | J901080 | Болт | 2 |
| 08 | J950010 | Гайка | 4 |
| 09 | J75481 | Пресс-маслёнка | 2 |
| 11 | J75481 | Пресс-маслёнка | 4 |
| 13 | 4677476 | Кйл.оил | 2 |
| 14 | 4677974 | Палец | 4 |
| 15 | A765050 | Шплинт | 8 |
| 16 | 8113172 | Крышка гидроцилиндр. | 2 |
| 17 | 4677264 | Турнбуккле | 2 |
| 18 | 4679657 | Цепь | 2 |
| 19 | 4048480 | Серьга | 4 |
| 21 | 4680686 замена: 4683919 | Ремень | 1 |
| 21 | 4683919 | Ремень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
