Гидроцилиндр трубопроводы (2) — HITACHI VR516FS

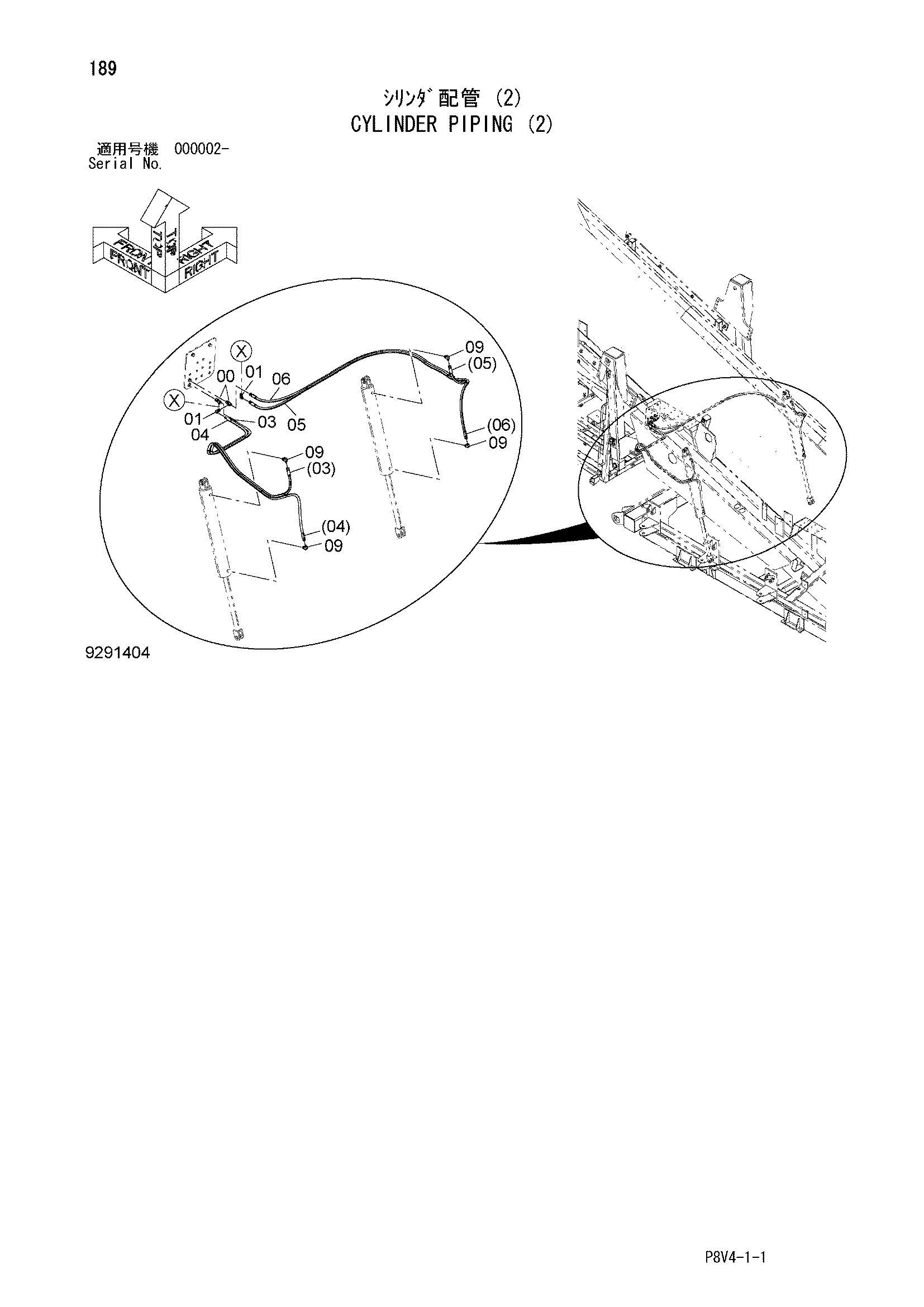

Заводская схема «Гидроцилиндр трубопроводы (2)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4246672	Соединительный штуцер	2
01	4239976	Унион S	2
03	4305242	Шланг	1
04	4305245	Шланг	1
05	4283731	Шланг	1
06	4305247	Шланг	1
09	4688277	Угловой штуцер	4
10	4629693	Защитный кожух	12
11	4055312	Ленточный зажим	10
13	4055312	Ленточный зажим	4

Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
