Финес конвейер в сборе — HITACHI VR516FS

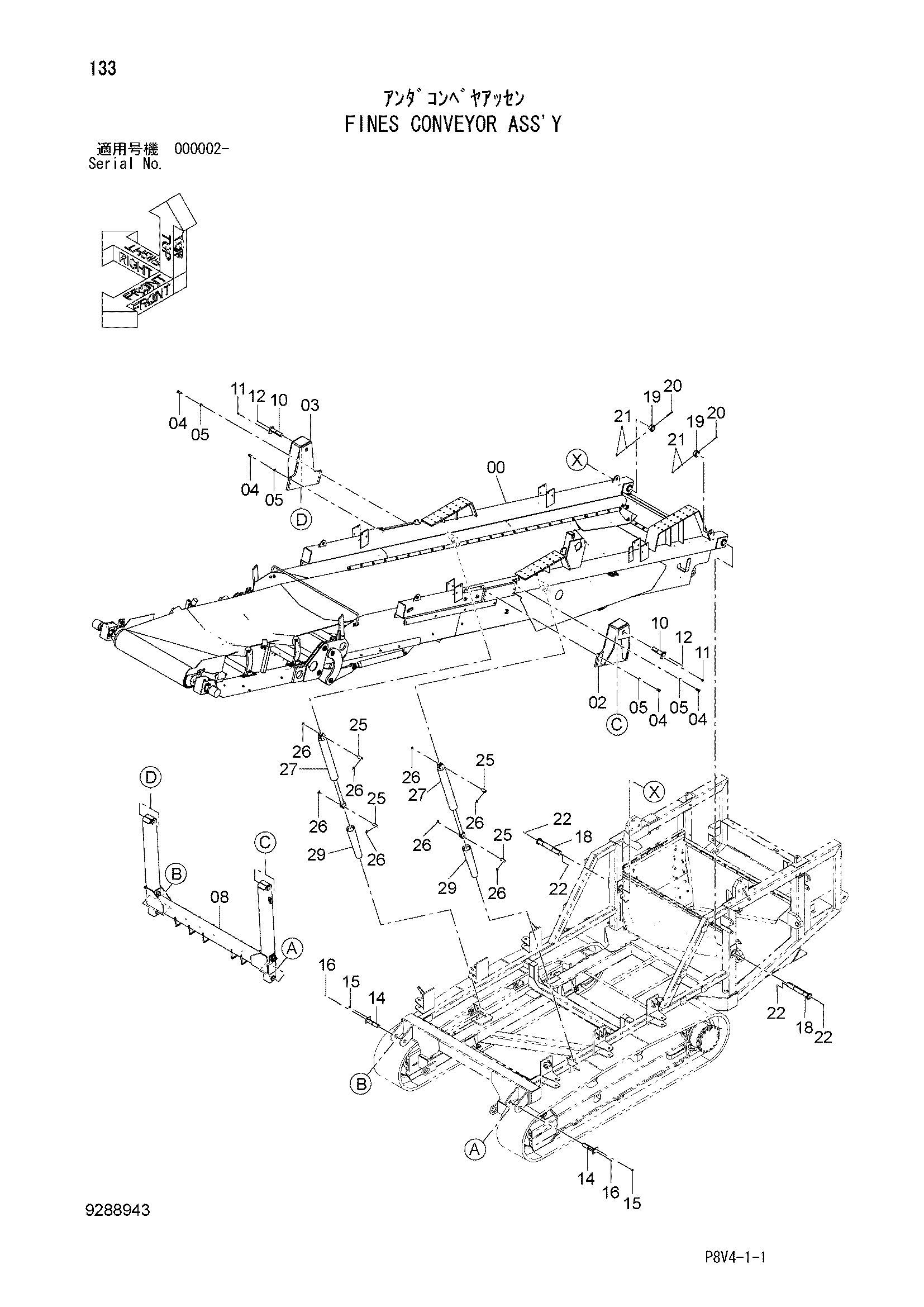

Заводская схема «Финес конвейер в сборе» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9284800 | Финес конвейер | 1 |
| 02 | 7054217 | Кронштейн | 1 |
| 03 | 7054218 | Кронштейн | 1 |
| 04 | J922055 | Болт | 12 |
| 05 | J222020 | Шайба | 12 |
| 08 | 9285958 | Опора(финес конвейер) | 1 |
| 10 | 8111594 | Палец | 2 |
| 11 | J271230 | Болт с шайбой | 2 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J75481 | Пресс-маслёнка | 2 |
| 14 | 8111642 | Палец | 2 |
| 15 | J271225 | Болт с шайбой | 2 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J75481 | Пресс-маслёнка | 2 |
| 18 | 8111555 | Палец | 2 |
| 19 | 4677794 | Втулка | 2 |
| 20 | J901002 | Болт | 2 |
| 21 | J950010 | Гайка | 4 |
| 22 | J75481 | Пресс-маслёнка | 4 |
| 25 | 4680765 | Палец | 4 |
| 26 | A765063 | Шплинт | 8 |
| 27 | 4683872 | Кйл.оил | 2 |
| 29 | 4696428 | Крышка гидроцилиндр. | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
