Гидролинии хода — HITACHI VR516FS

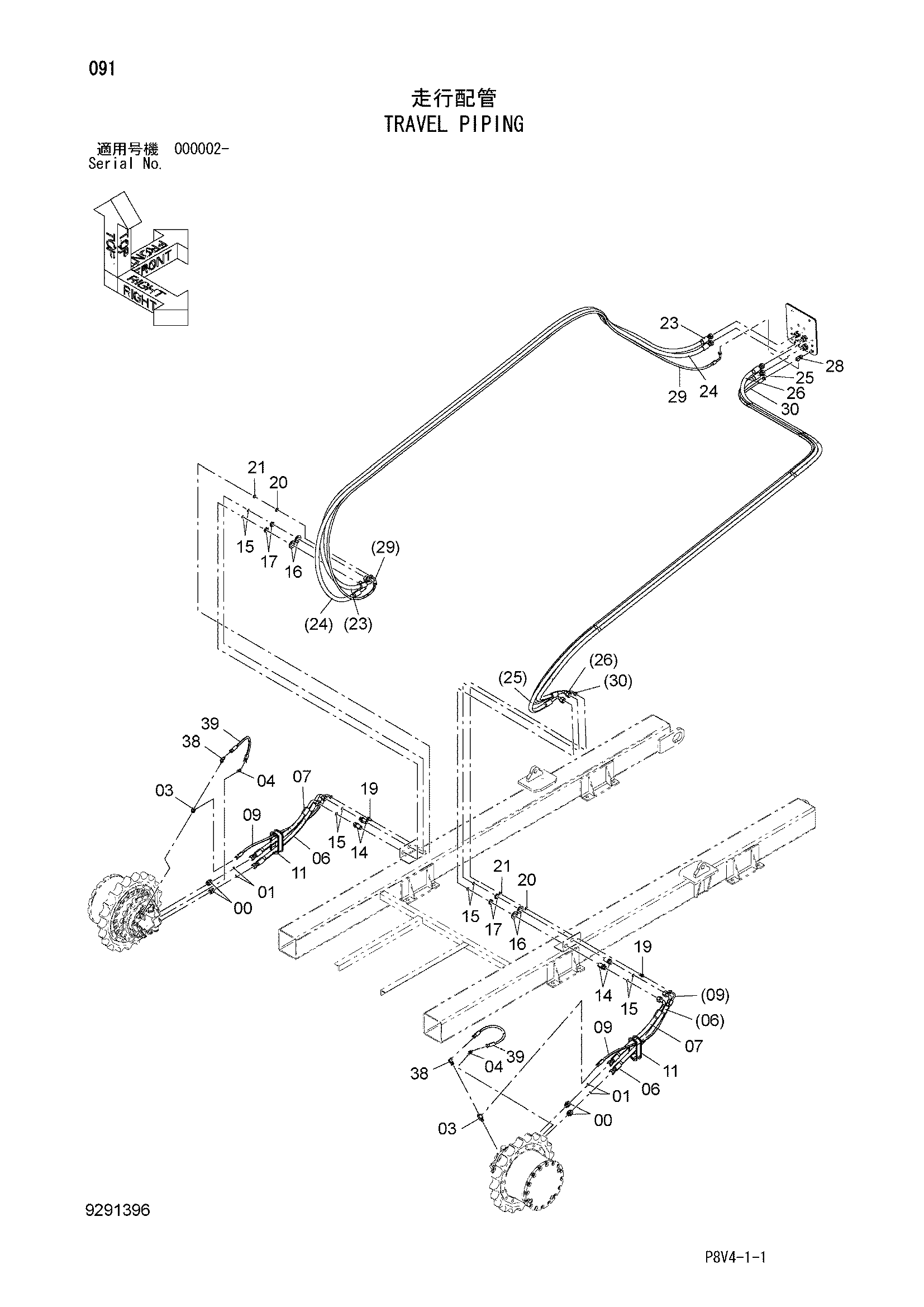

Заводская схема «Гидролинии хода» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853166 | Адаптер | 4 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 4 |
| 03 | A852443 | Тройник | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852223 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4355570 | Шланг | 2 |
| 07 | 4434123 | Шланг | 2 |
| 09 | 4656097 | Шланг | 2 |
| 11 | 4437525 | Резиновая втулка | 2 |
| 14 | 4257877 | Адаптер | 4 |
| 15 | 4187308 | Уплотнительное кольцо | 8 |
| 16 | A590133 | Плоская шайба | 4 |
| 17 | 4257876 | Гайка | 4 |
| 19 | 4202532 | Адаптер | 2 |
| 20 | A590114 | Плоская шайба | 2 |
| 21 | 4202531 | Гайка | 2 |
| 23 | 4685274 | Шланг | 1 |
| 24 | 4685275 | Шланг | 1 |
| 25 | 4685276 | Шланг | 1 |
| 26 | 4685277 | Шланг | 1 |
| 28 | 4246672 | Соединительный штуцер | 1 |
| 29 | 4685278 | Шланг | 1 |
| 30 | 4685279 | Шланг | 1 |
| 33 | 4327293 | Защитный кожух | 20 |
| 34 | 4446406 | Защитный кожух | 40 |
| 35 | 4055312 | Ленточный зажим | 20 |
| 38 | 4239976 | Унион S | 2 |
| 39 | 4488154 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
