Финес конвейер — HITACHI VR516FS

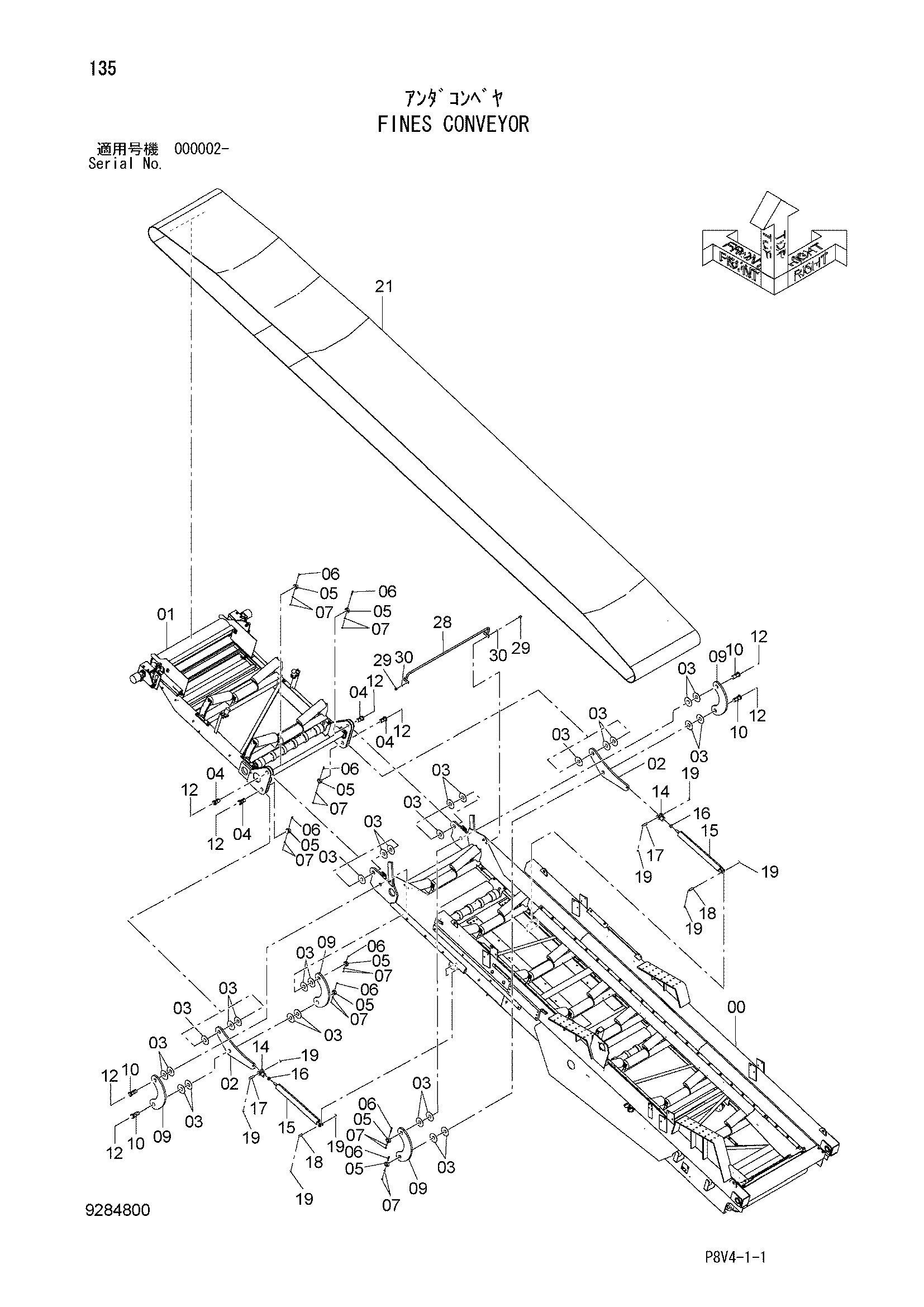

Заводская схема «Финес конвейер» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9285543 | Рама (финес конвейер) | 1 |
| 01 | 9285579 | Рама (финес конвейер) | 1 |
| 02 | 3111929 | Пластина | 2 |
| 03 | 4677602 | Шайба | 28 |
| 04 | 8111879 | Палец | 4 |
| 05 | 4678670 | Втулка | 8 |
| 06 | J901090 | Болт | 8 |
| 07 | J950010 | Гайка | 16 |
| 09 | 3111839 | Пластина | 4 |
| 10 | 8111880 | Палец | 4 |
| 12 | J75481 | Пресс-маслёнка | 8 |
| 14 | 4679139 | Клевис | 2 |
| 15 | 4677479 | Кйл.оил | 2 |
| 16 | 4679140 | Гайка | 2 |
| 17 | 4678803 | Палец | 2 |
| 18 | 4677974 | Палец | 2 |
| 19 | A765050 | Шплинт | 8 |
| 21 | 4680684 | Ремень | 1 |
| 21 | 4683920 | Ремень | 1 |
| 28 | 8115391 | Защитный кожух | 1 |
| 29 | J921635 | Болт | 4 |
| 30 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
