Каталог запчастей HITACHI
Конвейер трубопроводы (3) — HITACHI VR516FS

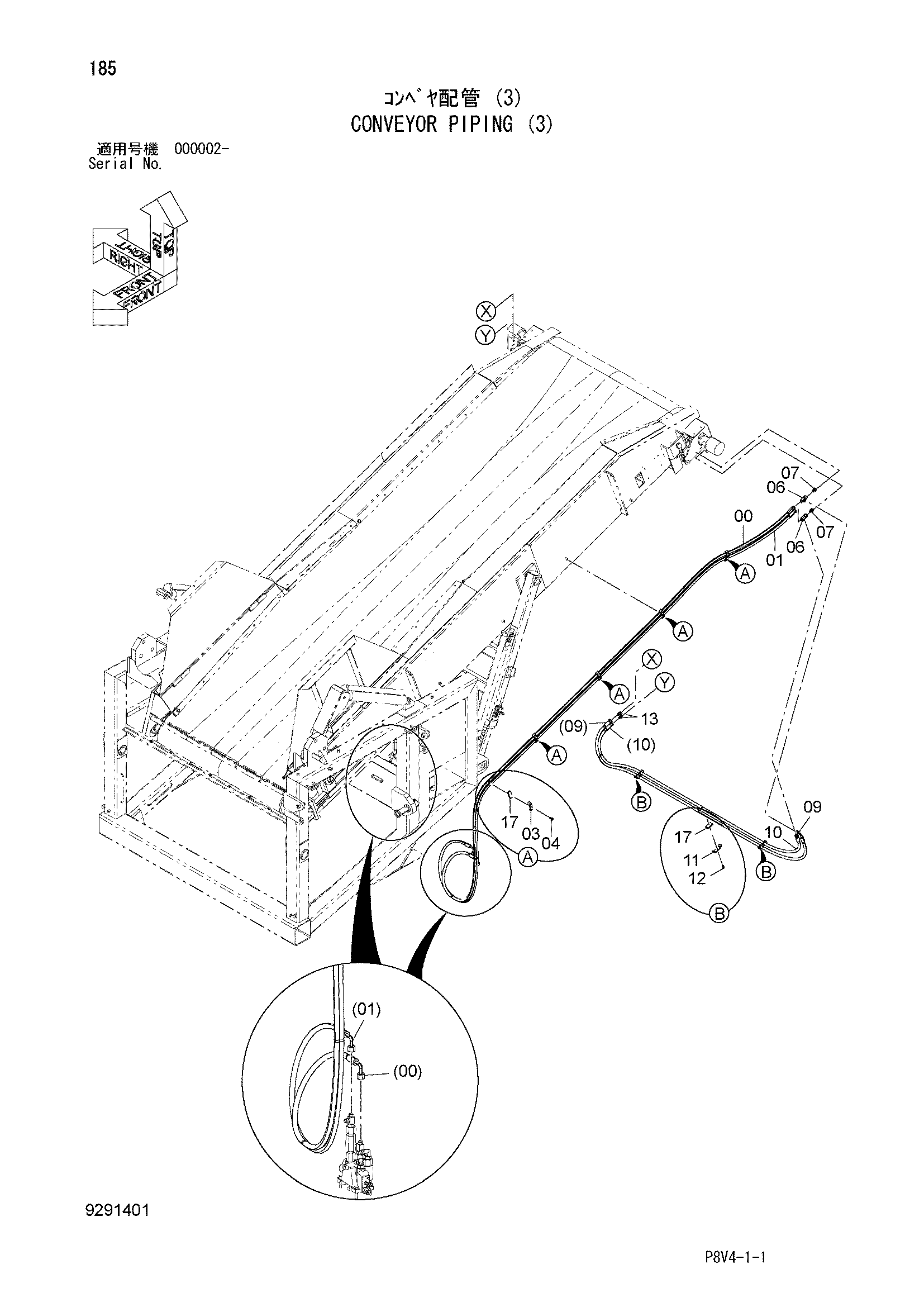

Заводская схема «Конвейер трубопроводы (3)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4685206 | Шланг | 1 |
| 01 | 4685207 | Шланг | 1 |
| 03 | 4678380 | Пластина | 5 |
| 04 | J271030 | Болт с шайбой | 5 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4426339 | Соединительный штуцер | 2 |
| 07 | 4241382 | Адаптер | 2 |
| 07A | R26906R | Уплотнительное кольцо | 1 |
| 09 | 4424084 | Шланг | 1 |
| 10 | 4305287 | Шланг | 1 |
| 11 | 4678380 | Пластина | 3 |
| 12 | J271030 | Болт с шайбой | 3 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4241382 | Адаптер | 2 |
| 13A | R26906R | Уплотнительное кольцо | 1 |
| 15 | 4327294 | Защитный кожух | 4 |
| 17 | 4691126 | Резиновая прокладка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
