Гидроцилиндр трубопроводы (3) — HITACHI VR516FS

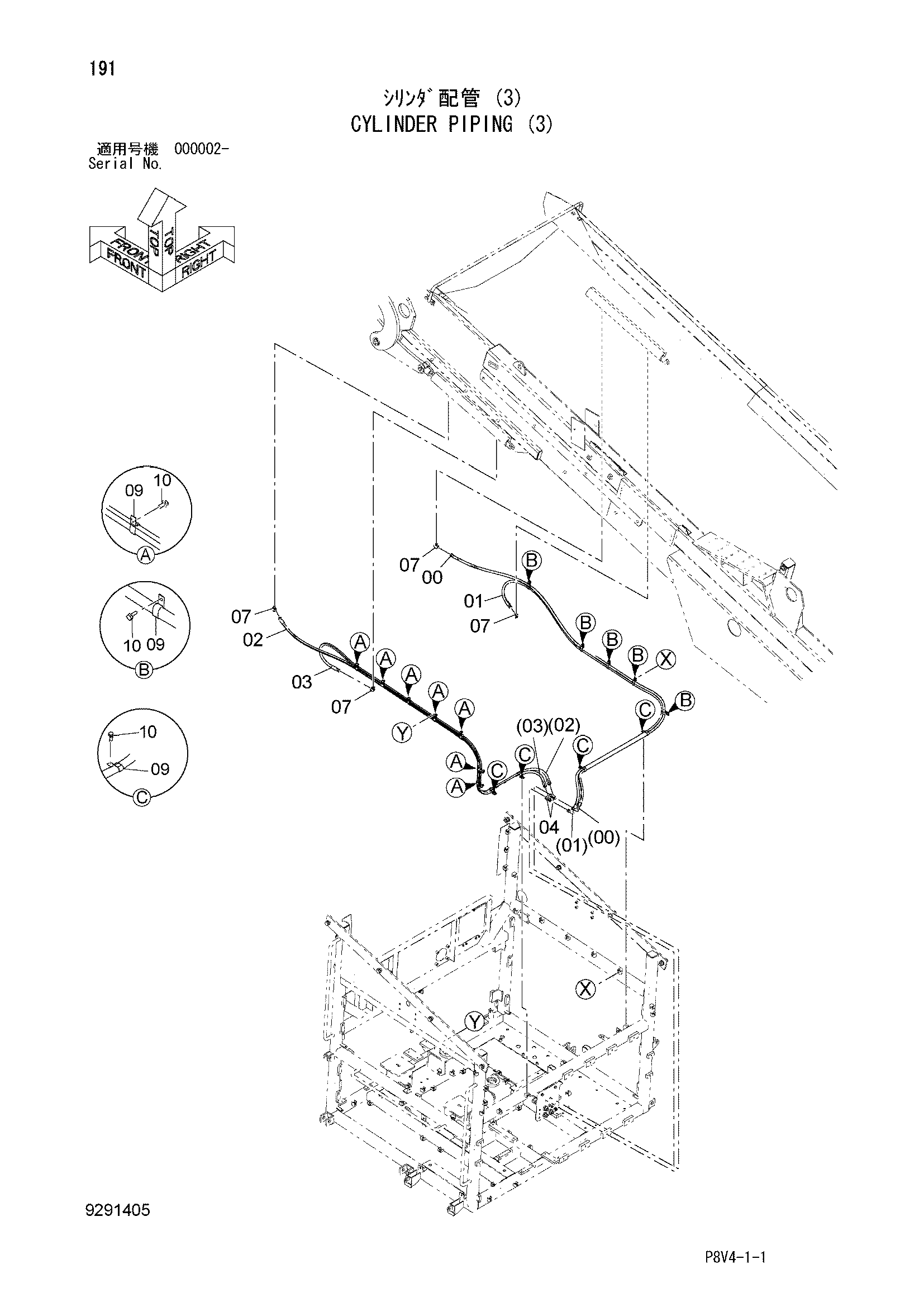

Заводская схема «Гидроцилиндр трубопроводы (3)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4685198	Шланг	1
01	4685205	Шланг	1
02	4685184	Шланг	1
03	4305248	Шланг	1
04	4246672	Соединительный штуцер	2
07	4688277	Угловой штуцер	4
09	4190282	Зажим	16
10	J271025	Болт с шайбой	16
10A	J901025	Болт	1
10B	J222010	Шайба	1
12	4446406	Защитный кожух	8
13	4055312	Ленточный зажим	40

Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
