Над конвейер в сборе — HITACHI VR516FS

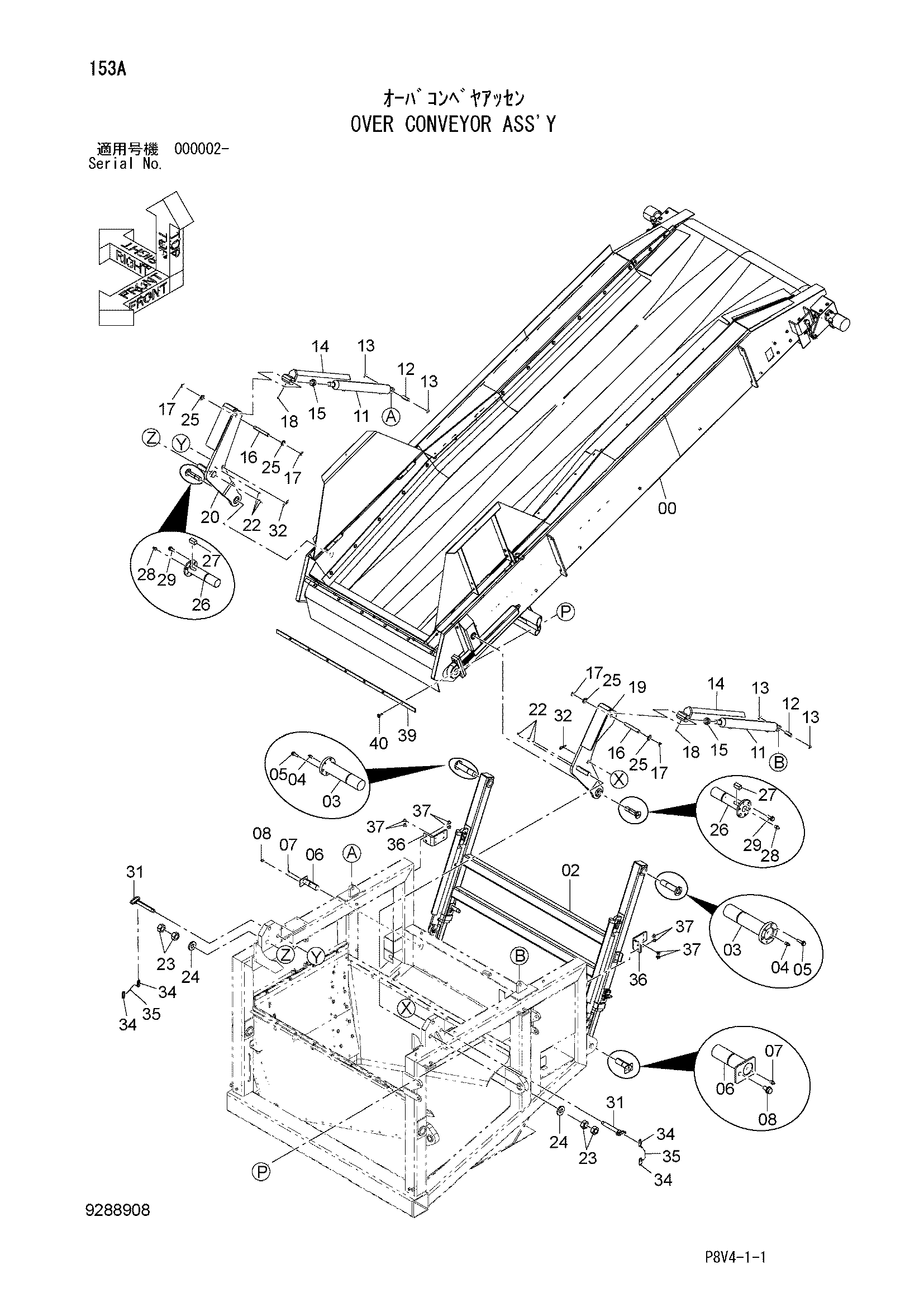

Заводская схема «Над конвейер в сборе» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9285265 | Над конвейер (1)(2)(3) | 1 |
| 02 | 9285959 | Опора (над конвейер) | 1 |
| 03 | 9768925 | Палец | 2 |
| 04 | J75481 | Пресс-маслёнка | 2 |
| 05 | J260830 | Болт с шайбой | 6 |
| 05A | J900830 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 8111643 | Палец | 2 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 08 | J271225 | Болт с шайбой | 2 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4677480 | Кйл.оил | 2 |
| 12 | 4677974 | Палец | 2 |
| 13 | A765050 | Шплинт | 4 |
| 14 | 7053956 | Защитный кожух | 2 |
| 15 | 4681290 | Гайка | 2 |
| 16 | 4678158 | Палец | 2 |
| 17 | A765050 | Шплинт | 4 |
| 18 | J75481 | Пресс-маслёнка | 2 |
| 19 | 7053998 | Рычаг L | 1 |
| 20 | 7053999 | Рычаг R | 1 |
| 22 | J75481 | Пресс-маслёнка | 6 |
| 23 | J950039 | Гайка | 4 |
| 24 | J222039 | Шайба | 2 |
| 25 | A590127 | Плоская шайба | 4 |
| 26 | 3111628 | Вал | 2 |
| 27 | 94-2275 | Шпонка | 2 |
| 28 | J75481 | Пресс-маслёнка | 2 |
| 29 | J260825 | Болт с шайбой | 6 |
| 29A | J900825 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 31 | 9768823 | Палец | 2 |
| 32 | 4080985 | Стопорный палец | 2 |
| 34 | 4677797 | Крюк | 4 |
| 35 | 4641711 | Провод | 2 |
| 36 | 4682133 | Пластина | 2 |
| 37 | J281230 | Болт с шайбой | 8 |
| 37A | J901230 | Болт | 1 |
| 37B | 4249324 | Шайба | 1 |
| 39 | 3111936 | Пластина | 1 |
| 40 | J281040 | Болт с шайбой | 7 |
| 40A | J901040 | Болт | 1 |
| 40B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
