Кхуте в сборе — HITACHI VR516FS

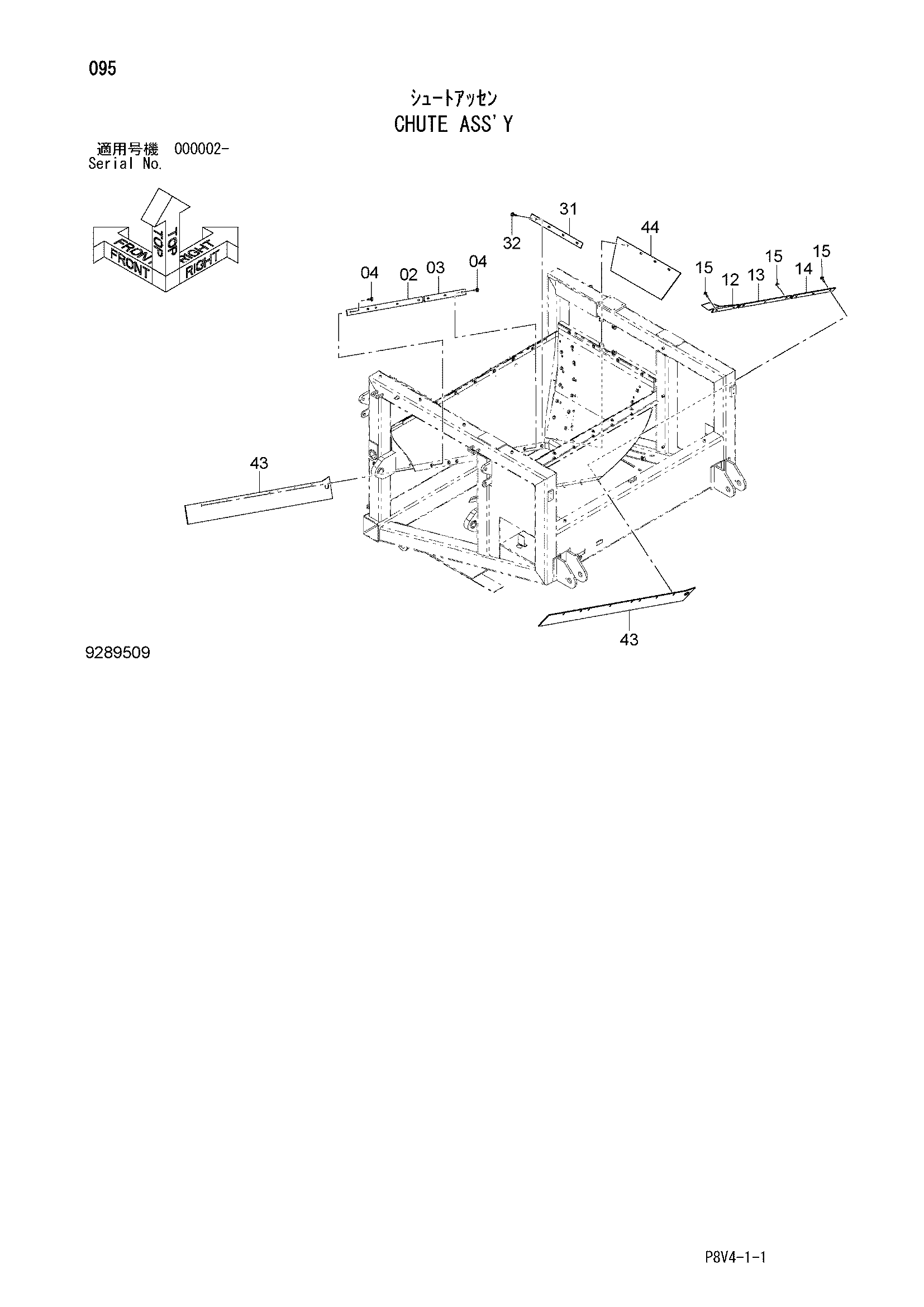

Заводская схема «Кхуте в сборе» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4678247 | Пластина | 1 |
| 03 | 4678249 | Пластина | 1 |
| 04 | J281050 | Болт с шайбой | 8 |
| 04A | J901050 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 12 | 3111684 | Пластина | 1 |
| 13 | 4678250 | Пластина | 1 |
| 14 | 4678249 | Пластина | 1 |
| 15 | J281050 | Болт с шайбой | 8 |
| 15A | J901050 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 31 | 4678248 | Пластина | 1 |
| 32 | J281060 | Болт с шайбой | 4 |
| 32A | J901050 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 43 | 4690616 | Резиновая прокладка | 2 |
| 44 | 4690617 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
