Рама (финес конвейер)(1-1) — HITACHI VR516FS

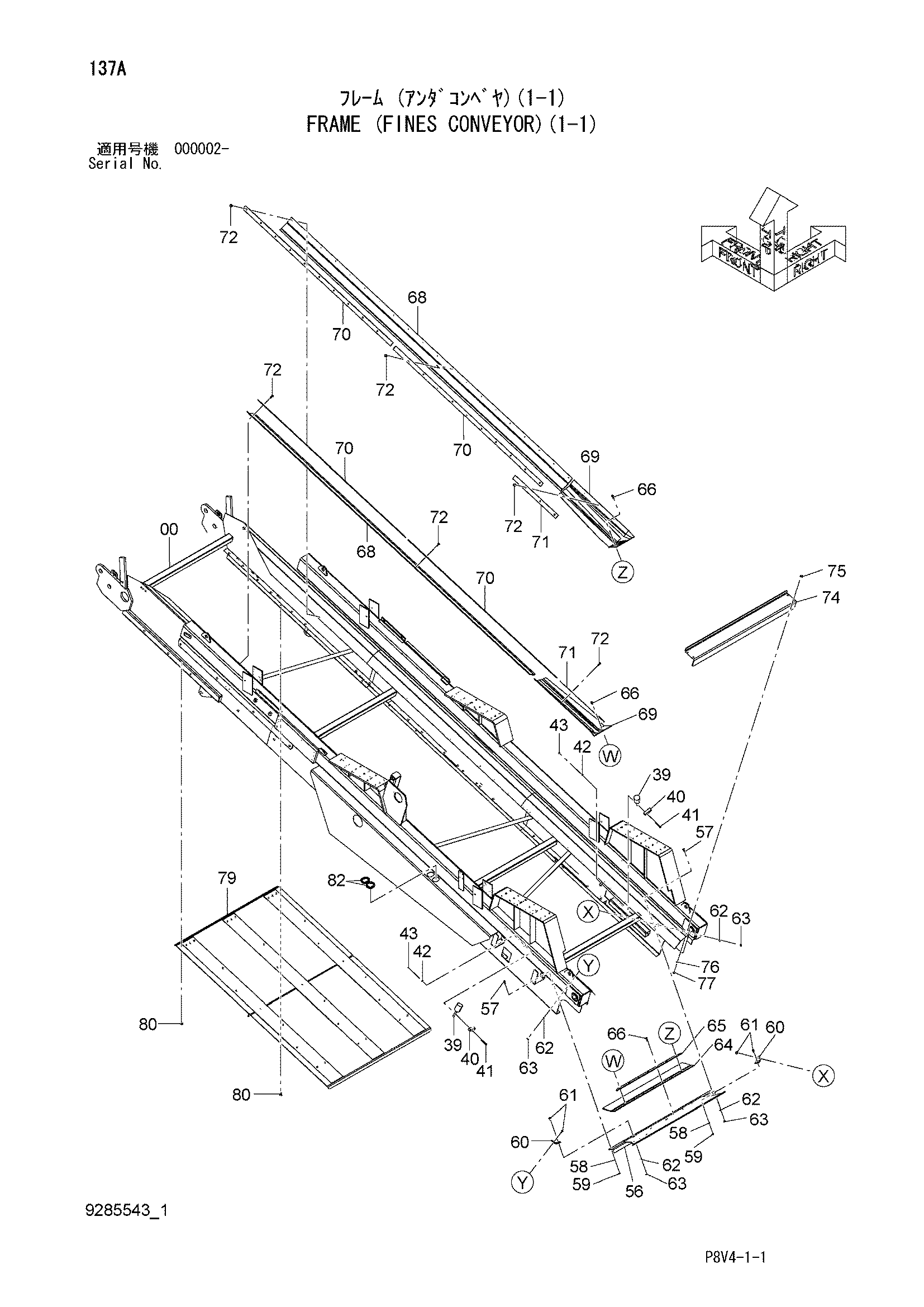

Заводская схема «Рама (финес конвейер)(1-1)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026014 | Рама | 1 |
| 39 | 4679132 | Ролик | 2 |
| 40 | 3111541 | Блок | 2 |
| 41 | J271080 | Болт с шайбой | 4 |
| 41A | J901080 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | A590110 | Плоская шайба | 4 |
| 43 | J950010 | Гайка | 4 |
| 56 | 8111887 | Скирт | 1 |
| 57 | J271030 | Болт с шайбой | 4 |
| 57A | J901030 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | A590110 | Плоская шайба | 4 |
| 59 | J950010 | Гайка | 4 |
| 60 | 4678507 | Кронштейн | 2 |
| 61 | J281035 | Болт с шайбой | 4 |
| 61A | J901035 | Болт | 1 |
| 61B | 4486055 | Шайба | 1 |
| 62 | A590110 | Плоская шайба | 4 |
| 63 | J950010 | Гайка | 4 |
| 64 | 4678804 | Резиновая прокладка | 1 |
| 65 | 4678509 | Пластина | 1 |
| 66 | J281045 | Болт с шайбой | 7 |
| 66A | J901045 | Болт | 1 |
| 66B | 4486055 | Шайба | 1 |
| 68 | 3111837 | Резиновая прокладка | 2 |
| 69 | 4678508 | Резиновая прокладка | 2 |
| 70 | 3111838 | Пластина | 4 |
| 71 | 4677605 | Пластина | 2 |
| 72 | J281040 | Болт с шайбой | 48 |
| 72A | J901040 | Болт | 1 |
| 72B | 4486055 | Шайба | 1 |
| 74 | 3111732 | Защитный кожух | 1 |
| 75 | J281235 | Болт с шайбой | 4 |
| 75A | J901235 | Болт | 1 |
| 75B | 4249324 | Шайба | 1 |
| 76 | A590112 | Плоская шайба | 4 |
| 77 | J950012 | Гайка | 4 |
| 79 | 9284945 | Крышка (финес конвейер) | 1 |
| 80 | J281030 | Болт с шайбой | 12 |
| 80A | J901030 | Болт | 1 |
| 80B | 4486055 | Шайба | 1 |
| 82 | 4340404 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
