Бортовой редуктор — HITACHI VR516FS

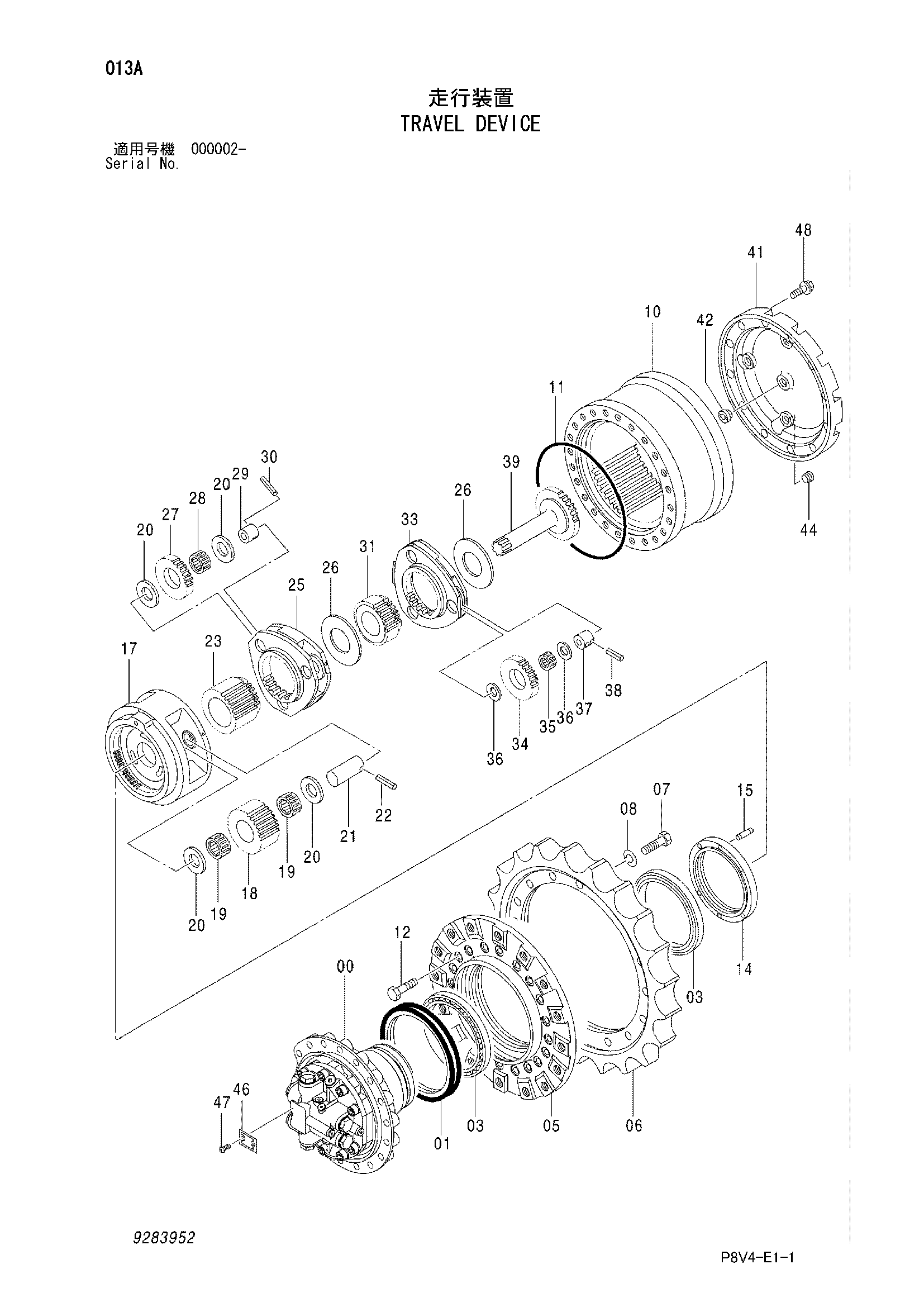

Заводская схема «Бортовой редуктор» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9283952 замена: 9283953 | Бортовой редуктор | 1 | |
| 9283953 | Бортовой редуктор | 1 | |
| 00 | 9250406 | Гидромотор | 1 |
| 01 | 4634693 | Комплект уплотнений | 1 |
| 03 | 4246793 | Роликовый подшипник | 2 |
| 05 | 1033196 | Барабан | 1 |
| 06 | 1033091 | Звёздочка | 1 |
| 07 | J932055 | Болт | 18 |
| 08 | A590920 | Пружинная шайба | 18 |
| 10 | 1030343 | Коронная шестерня | 1 |
| 11 | 4246792 | Уплотнительное кольцо | 1 |
| 12 | J931660 | Болт | 20 |
| 14 | 3086531 | Гайка | 1 |
| 15 | 4436242 | Установочный штифт | 1 |
| 17 | 1030221 | Водило | 1 |
| 18 | 3094536 | Планетарная шестерня | 3 |
| 19 | 4445529 | Игольчатый подшипник | 6 |
| 20 | 4269295 | Упорная пластина | 12 |
| 21 | 4246790 | Палец | 3 |
| 22 | 4116309 | Пружинный штифт | 3 |
| 23 | 3094515 | Солнечная шестерня | 1 |
| 25 | 1030230 | Водило | 1 |
| 26 | 4246785 | Проставка | 2 |
| 27 | 3094496 | Планетарная шестерня | 3 |
| 28 | 4452480 | Игольчатый подшипник | 3 |
| 29 | 4246789 | Палец | 3 |
| 30 | 4246358 | Пружинный штифт | 3 |
| 31 | 3094513 | Солнечная шестерня | 1 |
| 33 | 2047920 | Водило | 1 |
| 34 | 3094506 | Планетарная шестерня | 3 |
| 35 | 4387383 | Игольчатый подшипник | 3 |
| 36 | 4192910 | Упорная пластина | 6 |
| 37 | 4469309 | Палец | 3 |
| 38 | 4173093 | Пружинный штифт | 3 |
| 39 | 2054777 | Вал проп. | 1 |
| 41 | 2028212 | Крышка | 1 |
| 42 | 4478346 | Стопорный палец | 1 |
| 44 | 4245797 | Пробка | 3 |
| 47 | M492564 | Приводной винт | 2 |
| 48 | 4699148 | Болт с шайбой | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
