Обратные трубопроводы (2) — HITACHI VR516FS

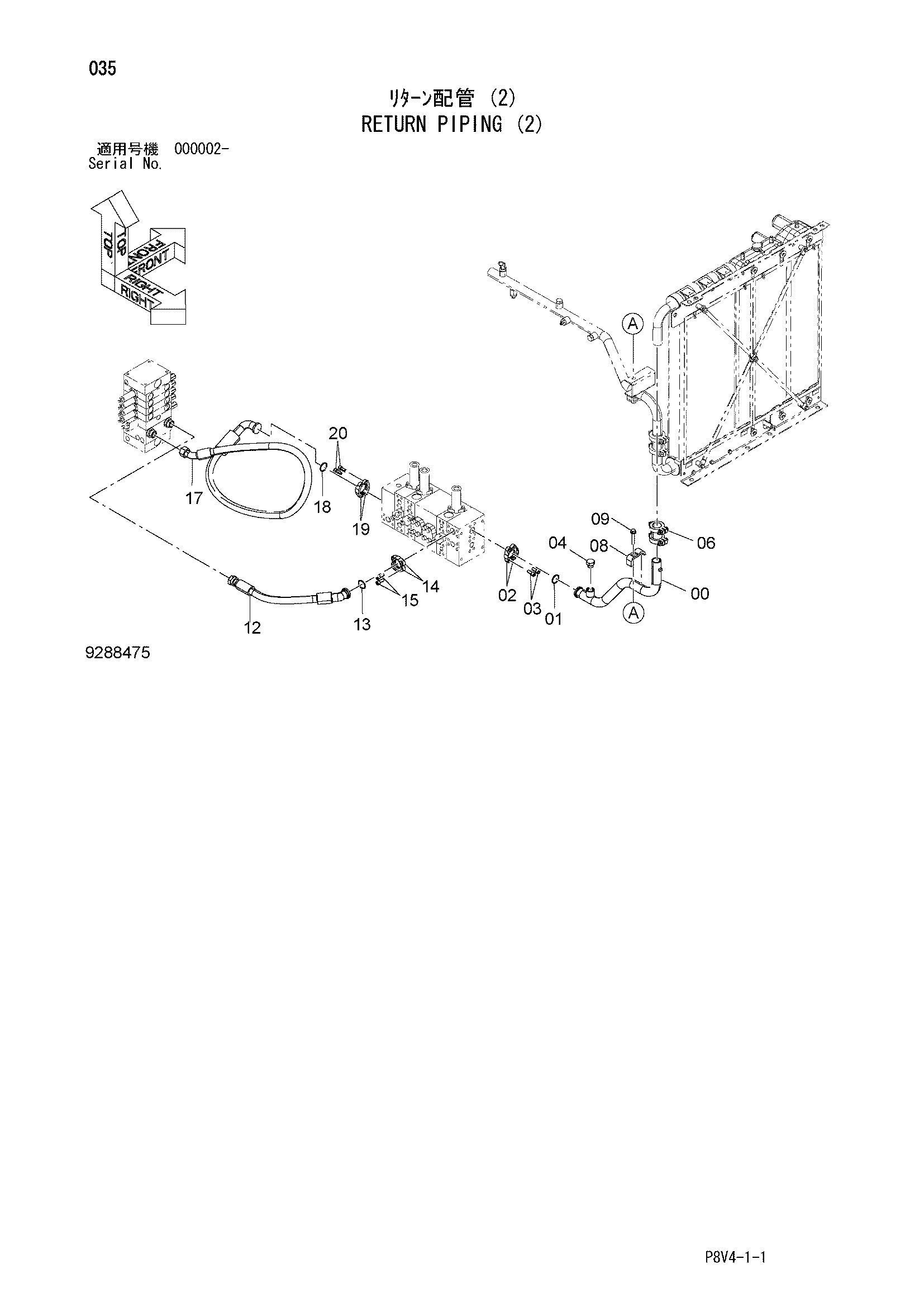

Заводская схема «Обратные трубопроводы (2)» для HITACHI VR516FS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113285 | Обратная трубка | 1 |
| 01 | 4508805 | Уплотнительное кольцо | 1 |
| 02 | 4154614 | Разъёмный фланец | 2 |
| 03 | J781230 | Болт с внутренним шестигранником | 4 |
| 04 | A885006 | Пробка | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4069801 | Муфта | 1 |
| 06A | 4196259 | Уплотнение кольцо | 2 |
| 08 | 4053698 | Хомут трубки | 1 |
| 09 | J271270 | Болт с шайбой | 1 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 4684299 | Шланг | 1 |
| 13 | 4508805 | Уплотнительное кольцо | 1 |
| 14 | 4154614 | Разъёмный фланец | 2 |
| 15 | J781230 | Болт с внутренним шестигранником | 4 |
| 17 | 4684698 | Шланг | 1 |
| 18 | 4508805 | Уплотнительное кольцо | 1 |
| 19 | 4154614 | Разъёмный фланец | 2 |
| 20 | J781230 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR516FS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
