Гидроцилиндр трубопроводы (2-1) — HITACHI VR512

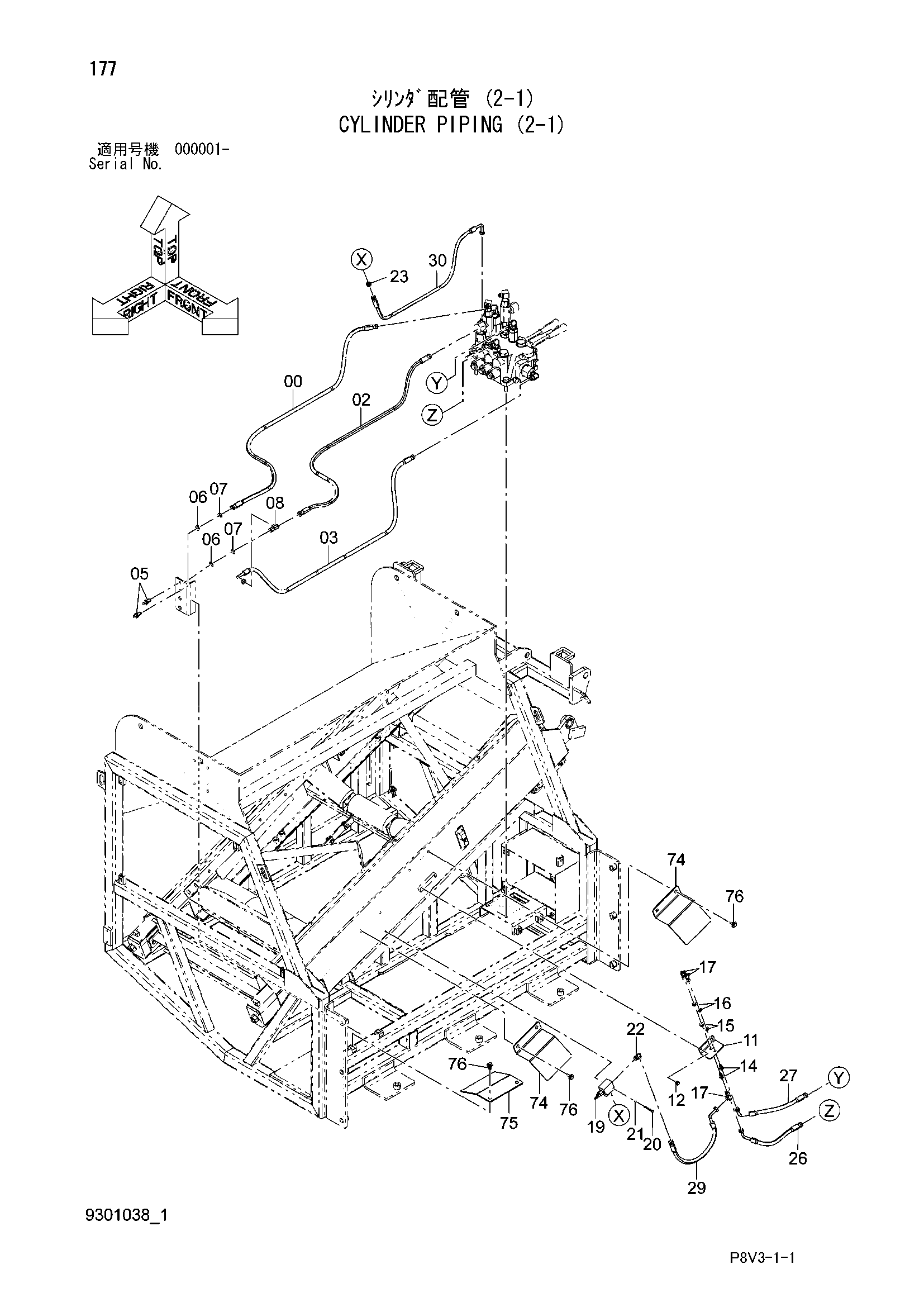

Заводская схема «Гидроцилиндр трубопроводы (2-1)» для HITACHI VR512. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4283730 | Шланг | 1 |
| 02 | 4305237 | Шланг | 1 |
| 03 | 4315348 | Шланг | 1 |
| 05 | 4202532 | Адаптер | 2 |
| 06 | A590114 | Плоская шайба | 2 |
| 07 | 4202531 | Гайка | 2 |
| 08 | 4246672 | Соединительный штуцер | 1 |
| 11 | 3113514 | Пластина | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4202532 | Адаптер | 2 |
| 15 | A590114 | Плоская шайба | 2 |
| 16 | 4202531 | Гайка | 2 |
| 17 | 4246672 | Соединительный штуцер | 3 |
| 19 | 4692013 | Предохранительный клапан | 1 |
| 20 | J900660 | Болт | 2 |
| 21 | A590106 | Плоская шайба | 2 |
| 22 | A852333 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852133 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4651592 | Шланг | 1 |
| 27 | 4315332 | Шланг | 1 |
| 29 | 4650633 | Шланг | 1 |
| 30 | 4657607 | Шланг | 1 |
| 74 | 4711302 | Крышка | 2 |
| 75 | 4711303 | Крышка | 1 |
| 76 | J281030 | Болт с шайбой | 6 |
| 76A | J901030 | Болт | 1 |
| 76B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR512 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
